加劲肋底板 (1014)

Tekla Structures
修改时间: 10 12月 2024
2025
Tekla Structures

加劲肋底板 (1014)

加劲肋底板 (1014) 可创建一个连接到柱末端的底板。

已创建的组件

  • 底板

  • 加劲肋

  • 垫板(可选)

  • 水准板(可选)

  • 抗剪键(可选)

  • 连接锚钉杆的附加板

  • 锚钉杆

  • 螺栓

  • 焊缝

  • 附加组件(可选)

适用于

情形

描述

带加劲肋的底板

翼缘上带加劲肋的底板

翼缘上带加劲肋的底板

翼缘上带加劲肋的底板

翼缘上带加劲肋的底板

腹板上带加劲肋的底板

开始之前

创建柱。

选择顺序

  1. 选择主零件(柱)。

  2. 选取位置。

    自动创建细部。

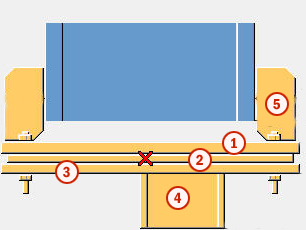

部件检索表

零件

1

底板

2

垫板

3

水准板

4

抗剪键

5

加劲肋

“图形”选项卡

可使用图形选项卡控制底板的位置以及抗剪键的长度和位置。

尺寸

描述

默认值

1

翼缘到底板边缘的距离。

输入负值可增大底板。

2

焊缝间隙。

3

抗剪键的高度。

等于柱宽度

抗剪键偏移

描述

1

加劲肋距柱翼缘边缘的距离。

2

抗剪键相对柱中心的垂直偏移。

3

抗剪键相对柱中心的水平偏移。

“零件”选项卡

使用零件选项卡可控制底板、腹板、翼缘板、抗剪键、水准板和垫板的尺寸。

选项

描述

默认值

底板厚度。

BASEPLATE

腹板

腹板厚度。

10 mm

翼缘板 4

翼缘板的厚度。

10 mm

水准板

水准板的厚度、宽度和高度。

水准板孔径

水准板孔的直径。

装配板

垫板的厚度、宽度和高度。

最多可定义三个不同的垫板。

装配板数量

每种厚度的垫板的数量。

1

附加梁

通过从截面目录中进行选择来定义抗剪键截面。

HEA 300(在默认环境中)

附加梁旋转

选择抗剪键旋转类型并定义旋转角度。

水平板

水平板的厚度。

L 形截面,翼缘

“L 形截面,翼缘”的截面,从截面目录中选择。

L 形截面,腹板

“L 形截面,腹板”的截面,从截面目录中选择。

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

等级

零件等级编号。

抛光

描述如何处理零件表面。

垫板上的螺栓边距

定义垫板的螺栓边距。如果您不输入任何距离,则垫板的尺寸与底板的尺寸相同。

描述

默认值

1

垫板上的水平螺栓边距。

30 mm

2

垫板上的垂直螺栓边距。

30 mm

垫板形状

选项 描述

默认值

孔基于节点的螺栓组。

自动默认值可更改此选项。

孔基于节点的螺栓组。

带水平槽的指状垫板。

可以从节点的右侧或左侧安装该板。

带垂直槽的指状垫板。

可以从节点的顶端安装该板。

两个带有水平槽的单独指状垫板。

两个带有垂直槽的单独指状垫板。

槽的容许误差

定义指状垫板中槽口的容许误差。槽口宽度等于螺栓直径 + 容许误差。

底板安装凹槽

选项 描述

默认值

不会创建安装凹槽。

自动默认值可更改此选项。

不会创建安装凹槽。

安装凹槽是水平创建的。

对螺栓的第一行和最后一行垂直创建安装凹槽。对于其它行的螺栓,安装凹槽是水平创建的。

安装凹槽容许误差

定义底板中安装凹槽的容许误差。凹槽宽度等于螺栓直径 + 容许误差。如果您不输入值,则系统使用螺栓容许误差值。

“参数”选项卡

可使用参数选项卡控制组件和灌浆孔。

灌浆孔

定义是否在底板上创建灌浆孔。如果细部中存在水准板和垫板,则会在这些板上创建灌浆孔。

选项

描述

默认值

不创建灌浆孔。

自动默认值可更改此选项。

不创建灌浆孔。

创建灌浆孔。

创建了两个灌浆孔。

灌浆孔尺寸

描述

1

在腹板方向上相对于柱中心的灌浆孔位置。

2

灌浆孔直径。

3

灌浆孔在翼缘方向相对于柱中心的位置。

使用附加组件

您可以使用附加的系统组件或自定义组件来修改柱末端或底板。例如,您可以为柱末端创建特殊支撑板、焊接预加工和焊接出入孔。

如果您使用附加的系统组件或自定义组件,则需要在所述附加组件中管理柱末端或底板属性。使用多个组件时,可能会有多个焊缝和切割。

选项

描述

组件

应用程序和组件目录中选择系统组件或自定义组件部件。

属性

为组件选择属性文件。

输入

定义所选组件应用于哪些零件。

  • 默认值底板+柱相同。

  • 可将柱设置为主零件。此选项用于细部。

  • 柱+底板可将柱设置为主零件并将底板设置为次零件。

  • 底板+柱可将底板设置为主零件并将柱设置为次零件。

  • 基础将底板设置为主零件。

螺栓

可使用螺栓选项卡控制螺栓属性。

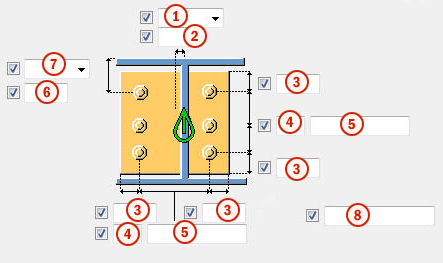

螺栓组尺寸

描述

1

选择水平螺栓组位置的尺寸测量方式。

  • 左侧:从次零件的左边缘到最左边的螺栓。

  • 中间:从次零件的中心线到螺栓的中心线。

  • 右侧:从次零件的右边缘到最右边的螺栓。

2

水平螺栓组位置的尺寸。

3

螺栓边距。

边距指螺栓中心到零件边缘的距离。

4

螺栓的数量。

5

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。

6

垂直螺栓组位置的尺寸。

7

选择垂直螺栓组位置的尺寸测量方式。

  • 顶部:从次零件的上边缘到最上方的螺栓。

  • 中间:从螺栓的中心线到次零件的中心线。

  • 下面:从次零件的下边缘到最下方的螺栓。

8

定义从螺栓组中删除哪些螺栓。

输入要删除的螺栓的螺栓编号,用空格分隔各个编号。螺栓编号从左到右、从上到下排列。

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

工地/工厂

应安装螺栓的位置。

工地

切割长度

定义 Tekla Structures 搜索栓接零件的截面深度。您可以确定螺栓是穿过一边翼缘还是两边翼缘。

评注

您可以定义一个注释。

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。

选项

描述

默认值

1

槽孔的垂直尺寸。

0,其结果为圆孔。

2

槽孔的水平尺寸或扩大孔的容许误差。

0,其结果为圆孔。

孔类型

开槽创建槽孔。

扩大创建扩大孔。

无孔将不创建孔。

内螺纹创建内螺纹孔。

旋转槽

当孔类型为开槽时,此选项旋转槽孔。

开槽于

在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。

如果您只想创建一个孔,请清除所有复选框。

要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改

增加螺栓长度

定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。

加劲肋

可使用加劲肋选项卡控制腹板加劲肋和翼缘板加劲肋。

腹板加劲肋尺寸

描述

默认值

1

腹板加劲肋的高度。

200 mm

2

腹板加劲肋底部的宽度。

100 mm

腹板加劲肋切角尺寸

描述

1

顶部水平折角尺寸。

2

顶部垂直折角尺寸。

3

底部水平折角尺寸。

4

底部垂直折角尺寸。

腹板加劲肋的位置

您可以使用腹板加劲肋位置选项在不同位置创建加劲肋。

选项

描述

默认值

类型 2

自动默认值可更改此选项。

类型 1

类型 2

类型 3

类型 4

类型 5

类型 6

类型 7

翼缘板加劲肋尺寸

描述

默认值

1

翼缘板加劲肋的高度。

200 mm

2

翼缘板加劲肋的底部宽度。

100 mm

翼缘板加劲肋切角尺寸

描述

1

顶部水平折角尺寸。

2

顶部垂直折角尺寸。

3

底部水平折角尺寸。

4

底部垂直折角尺寸。

翼缘板加劲肋的位置

您可以使用翼缘板加劲肋位置选项在不同位置创建加劲肋。

选项

描述

默认值

类型 2

自动默认值可更改此选项。

类型 1

类型 2

类型 3

类型 4

加劲肋尺寸

如果您已使用默认加劲肋位置选项以外的选项创建了加劲肋,则可以分别定义不同位置的板尺寸。

描述

1

加劲肋的宽度。

2

加劲肋的高度。

3

加劲肋的宽度。

加劲板宽度

如果您已选择类型 5 作为腹板加劲肋位置,或选择类型 4 作为翼缘板加劲肋位置,则可以定义加劲肋宽度。

描述

默认值

1

加劲肋的宽度。

200 mm

加劲肋切角尺寸

描述

1

水平折角尺寸。

2

垂直折角尺寸。

“锚钉杆”选项卡

可使用锚钉杆选项卡控制不同类型锚钉杆的创建。

锚钉杆尺寸

选项

描述

杆型材

锚钉杆截面。

您可添加有关零件的评注。

螺母截面型材

螺母截面。

垫圈截面

垫圈截面。

板垫片

板垫片的厚度、宽度和高度。

铸造板

浇注板的厚度、宽度和高度。

灌浆

砂浆厚度。

砂浆有助于您在混凝土零件的顶部对柱建模并正确地放置底板。这也使得在整体布置图中标注细部尺寸变得更加容易。

灌浆的浇筑体类型为 现场浇筑

默认情况下,不创建灌浆。

选择是否在细部创建点上面或下面创建带或不带斜面的灌浆。这还会影响垫板。

锚钉杆零件属性

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

抛光

描述如何处理零件表面。

底板带有

选择是否创建带螺栓、锚钉杆或自定义组件的底板。

默认情况下,创建的底板带有螺栓

锚钉杆尺寸

描述 默认值

1

螺母的尺寸或长度。

锚钉杆直径

2

垫圈的尺寸或厚度。

螺母尺寸的一半

3

在底板上方形成的底板和螺母或垫圈之间的间隙。

4

锚钉杆的长度。

500 mm

5

锚钉杆在底板以上的长度。

50 mm

6

浇筑板和底板之间的距离。

60 mm

7

上螺纹的长度。

0 mm

8

锚杆类型。

9

锚杆尺寸。

锚钉杆类型

选项

描述

默认值

类型 1

自动默认值可更改此选项。

类型 1

a

弯钩的半径

b

弯钩的宽度

a = 2*锚钉杆直径

b = 锚钉杆长度的 1/5

a

弯钩的半径

b

弯钩的宽度

c

弯钩的高度

c = 与弯钩宽度相同

d

锚钉杆在附加板以下的长度

e

下螺纹的长度

d = 2*螺母尺寸

e = 4*螺母尺寸加附加板的厚度

弯钩方向

选项

描述

默认值

类型 1

自动默认值可更改此选项。

类型 1

类型 2

类型 3

类型 4

栓接方向

注:

如果您已创建带螺栓的底板,则可以定义栓接方向。

选项

描述

默认值

栓接方向 1

自动默认值可更改此选项。

栓接方向 1

栓接方向 2

浇筑板孔容许误差

选项

描述

默认值

浇筑板孔容许误差

浇筑板孔的容许误差。

与孔容许误差相同

垫圈孔容许误差

选项

描述

在垫圈中创建孔

默认情况下,不在垫圈中创建孔。

垫圈孔的容许误差。

从所有锚钉创建构件

定义是否将锚栓包括在锚钉杆构件中。您也可以将水准板包括在构件中。

创建

描述

1

创建螺母截面。

您可以选择在锚钉杆顶部创建两个螺母。

2

创建垫圈截面。

3

创建垫板。

锚钉杆构件

定义锚钉杆的哪些零件包括在锚钉杆构件中。

您可以在底板上方和下方焊接垫板。

附加板选项卡

可使用附加板选项卡控制在每个锚钉杆底部创建的型材(额外型材 1)以及连接各排锚钉杆的型材(额外型材 2)的布置、旋转和类型。

零件尺寸

选项

描述

默认值

额外型材1

通过从截面目录中进行选择来定义第一个额外截面。

PL10*100

额外型材2

通过从截面目录中进行选择来定义第二个额外截面。

零件属性

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

抛光

描述如何处理零件表面。

额外截面 1 的边距

描述

默认值

1

额外截面 1 的边距。

50 mm

额外型材 1 的类型和方向

选项

描述

默认值

类型 1

自动默认值可更改此选项。

类型 1

类型 2

类型 3

额外型材 2 的边距

描述

默认值

1

额外截面 2 距锚钉杆轴的距离。

螺母尺寸的一半或锚钉杆直径

额外截面 2 的类型

选项

描述

默认值

类型 1

自动默认值可更改此选项。

类型 1

类型 2

类型 3

类型 4

类型 5

类型 6

额外型材 2 的长度

描述

默认值

1

额外截面 2 距锚钉杆轴的长度。

50 mm

额外截面 2 的方向

选项

描述

默认值

类型 1

自动默认值可更改此选项。

类型 1

类型 2

额外型材 1 的属性

选项

描述

默认值

孔容许误差

额外截面 1 的孔容许误差。

与螺栓容许误差相同

圆形截面高度

圆形额外截面 1 的高度。

截面旋转

额外截面 1 的截面旋转。

前面

额外截面 2 旋转

选项

描述

默认值

额外截面 2 旋转

额外截面 2 的截面旋转。

前面

分析选项卡

请单击下面的链接了解更多信息:

分析选项卡

焊缝

请单击下面的链接了解更多信息:

创建焊缝
