塔搭建 (S43)
塔搭建 (S43)创建完整塔结构,具有方形或矩形塔基。
已创建的组件
-
塔肢(4 个 L 形截面)
-
支撑面板(L、扁、U、双截面型材)
适用于
| 情形 | 描述 |
|---|---|
|
|
带有矩形塔基的完整塔结构 |
准备工作
检查当前工作平面,因为当前工作平面影响塔的位置。
Tekla Structures 沿当前工作平面的 z 轴方向创建塔结构。如果塔基为矩形,则矩形塔基的长边平行于 x 轴方向。

| 描述 | |
|---|---|
|
1 |
塔基 |
|
2 |
塔顶 |
选择顺序
-
选取一个点来指示塔基左下角的塔肢位置。
选取该点时将会自动创建塔结构。
部件检索表

| 描述 | |
|---|---|
|
1 |
塔肢 |
|
2 |
支撑面板 |
图片选项卡
使用图片选项卡可定义支撑面板的数量,以及控制塔肢上交叉支撑位置的尺寸。
支撑面板
| 选项 | 描述 |
|---|---|
|
斜撑数量 |
定义每对塔肢之间的支撑面板数量。 |
尺寸

| 描述 | |
|---|---|
|
1 |
支撑面板距塔肢外边缘的距离 |
|
2 |
支撑面板边缘距塔肢顶部的距离 |
|
3 |
支撑面板边缘距塔肢底部的距离 |
|
4 |
支撑面板之间的距离 |
支撑面板布局
您可以在钢塔参数选项卡上选择支撑面板的布局类型。默认布局为交叉支撑:
![]()
零件选项卡
使用零件选项卡可定义零件属性,以及塔肢和支撑型材。
零件
| 选项 | 描述 |
|---|---|
|
型材 1、型材 2、型材 3、型材 4、型材 5、型材 6、型材 7、型材 8 |
从型材目录中选择一个型材。 |
|
斜撑型材 |
从型材目录中选择一个型材。 |
|
水平型材 |
从型材目录中选择一个型材。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
肢参数选项卡
使用肢参数选项卡可定义角钢型材的创建和尺寸、举升段长度,并重叠型材。
型材
| 选项 | 描述 |
|---|---|
|
零件的型材 |
定义用于塔肢的型材。 例如,输入 6*1可使用您在型材 1 中定义的截面类型创建塔肢,每个塔肢由 6 个举升段组成。 |
|
抛光 |
定义如何处理零件表面。 |
举升段长度和要重叠的零件

| 描述 | |
|---|---|
|
1 |
定义构成各个塔肢的举升段的数量和长度。例如,输入 6*6000 可使用 6 个举升段创建塔肢,每个举升段长 6000。 |
|
2 |
要重叠指定的塔肢举升段,请输入举升段编号(从塔肢底部开始计数)。例如,输入 3 和 5 则重叠举升段 3 和 5。 |
切割距离

| 描述 | |
|---|---|
|
1 |
定义顶部和底部的切割距离以接合塔肢。 |
角钢截面之间的距离

| 描述 | |
|---|---|
|
1 |
在 X 方向的距离 |
|
2 |
在 Y 方向的距离 |
角钢截面创建
| 选项 | 描述 |
|---|---|
|
|
定义每个塔肢的横截面中包含多少个角钢截面。默认选项为一个角钢截面。 |
创建倾斜肢
定义塔基和塔顶的 x 和 y 尺寸以创建倾斜肢。

| 描述 | |
|---|---|
|
1 |
塔顶 x 方向 |
|
2 |
塔顶 y 方向 |
|
3 |
塔基 x 方向 |
|
4 |
塔基 y 方向 |
钢塔参数选项卡
使用钢塔参数选项卡可定义支撑类型和支撑等级。
角钢肢方向
| 选项 | 描述 |
|---|---|
|
|
选择角钢肢方向。 |
支撑面板布局
| 选项 | 描述 |
|---|---|
|
|
选择支撑面板布局。 默认布局是交叉支撑,也即第二个选项。 |
角钢截面旋转
| 选项 | 描述 |
|---|---|
|
|
选择角钢截面旋转。 |
对角支撑布局
| 选项 | 方向 |
|---|---|
|
|
选择对角支撑布局。 您可以在图片选项卡上定义支撑面板的数量。 |
对角距离和等级
| 选项 | 描述 |
|---|---|
|
测量对角距离的方法 |
选择使用相同或不同的对角距离,还是使用 Z 标高来创建对角支撑面板。 |
|
Z 标高 |
定义对角支撑面板的 Z 标高。 |
|
水平型材的等级 右侧斜撑的等级 左侧斜撑的等级 |
定义型材等级。 |
双截面型材选项卡
使用双截面型材选项卡可定义是否使用双截面型材。
双截面型材创建
| 选项 | 描述 |
|---|---|
|
|
选择是否创建双截面型材。 |
双截面型材尺寸

| 描述 | |
|---|---|
|
1 |
型材之间的垂直距离 |
|
2 |
型材之间的水平距离 |
双截面型材旋转
| 选项 | 描述 |
|---|---|
|
|
选择双截面型材的位置和旋转。 |
模型点选项卡
使用模型点选项卡可定义塔肢和支撑上用于将组件附加到零件的辅助点。
辅助点

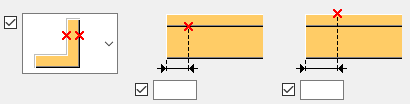

辅助点是您选取的用于将组件附加到零件的点。例如,您可以在塔肢上创建用于将支撑连接到塔肢的辅助点。
-
选择点的位置。您可以选择不创建点、在支撑的外表面或内侧面或在两个面上创建点。
-
输入点间距和点数量。例如,输入 400*4 可创建 4 个点,间距 400 mm。
下面的示例图像显示了水平支撑的选项。
| 选项 | 描述 |
|---|---|
|
|
无点 |
|
|
支撑的内侧面 |
|
|
支撑的外表面 |
![]() |
支撑的两个面 |
节点选项卡
使用节点选项卡可定义将支撑连接到塔肢的组件。
您可以使用不同的组件连接左右角撑及水平支撑。
您不能使用自定义组件将支撑连接到塔肢。
-
从列表中选择组件。
如果您想要使用的组件不在列表中,请选择自定义并输入组件编号。
-
输入组件预定义属性设置的名称。
