肢 - 2 及 3 对角撑 (177)
肢 - 2 及 3 对角撑 (177) 用螺栓将两个对角支撑和一个水平支撑（可选）固定到塔肢。塔肢和支撑型材均为 L 形截面。

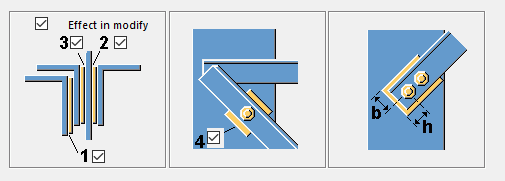

已创建的组件
-
垫板（可选）
-
螺栓
适用于
| 情形 | 描述 |
|---|---|
|
|
用螺栓将两个对角支撑和一个水平支撑固定到塔肢。 |
准备工作
创建以下零件：
-
塔肢
-
一个水平支撑在塔肢外部
-
一个水平支撑在塔肢内部
-
一个水平支撑（可选）
选择顺序
-
选择塔肢。
-
选择塔肢内部的对角支撑。
-
选择塔肢外部的对角支撑。
-
选择水平支撑（可选）。
-
单击鼠标中键创建此组件。
图片选项卡

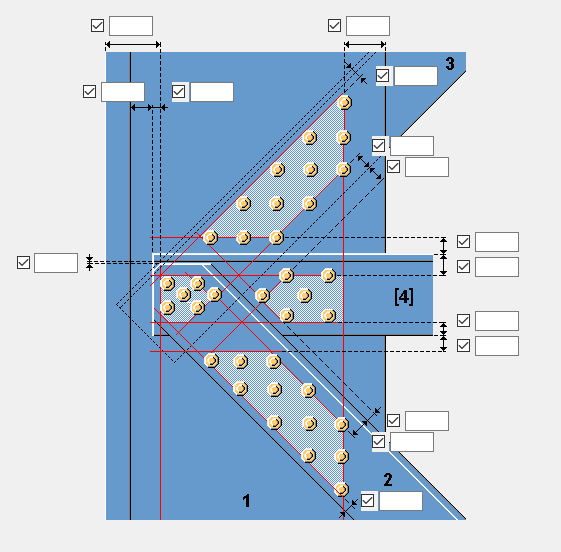

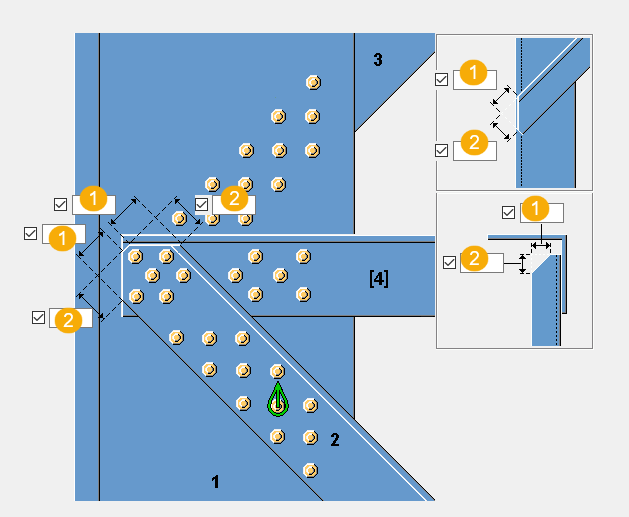

使用图片选项卡可定义边距，以及定义塔肢内部对角支撑和水平支撑中切割的尺寸。
尺寸
| 描述 | |
|---|---|
|
1 |
水平切割尺寸 |
|
2 |
垂直切割尺寸 |
参数选项卡

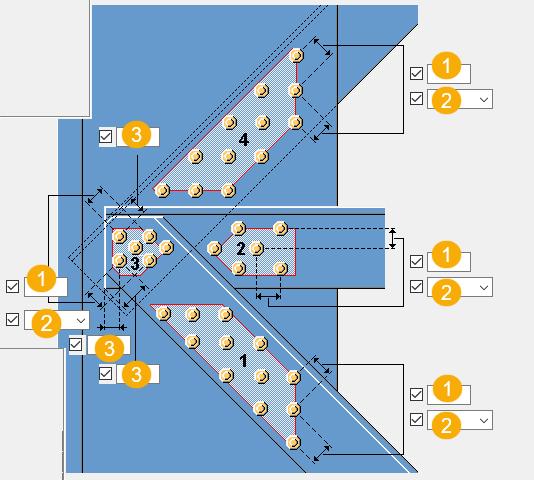

使用参数选项卡可定义边距，从而确定螺栓组的位置。
螺栓组位置和边距
创建自己的默认值
您可以使用名为 tower_joint_clearance_N.txt 的文本文件（其中 N 为螺栓直径），为参数选项卡上的所有属性（对角支撑的螺栓净距和边距值除外）定义默认值。例如，您可以将文件命名为 tower_joint_clearance_16.txt, tower_joint_clearance_24.txt 等。
文件可以保存到当前模型文件夹或系统文件夹。如果未找到特定螺栓直径的文本文件，节点自行将计算默认值。
在文本文件中，
-
<L profile> = L 截面名，如 L200*200*20、L200/15
-
<C> = 零件边缘到最近螺栓的距离
-
<D1> = 距零件根部的距离
-
<D2> = 距零件外侧边缘的距离
-
<D3>= 距零件根部的距离，距零件的距离
-
<D4>= 距零件切割端的距离（如果有）
-
<E> = 螺栓间距
-
<H> = 参阅格式 3 和 4 的说明
-
<B> = 参阅格式 3 和 4 的说明
文本文件的格式如下：
-
格式 1：<L 形截面>
<C> <D1> <D2> <D3> <D4> <E> | <C> <D1> <D2> <D3> <D4> <E>在格式 1 中，第一组值用于零件的第一个翼缘 (h)，第二组值用于第二个翼缘 (b)。
-
格式 2：<L 形截面>
<C> <D1> <D2> <D3> <D4> <E>在格式 2 中，H 和 B 具有相同的值。
-
格式 3：<L 形截面>
<H> | <B>在格式 3 中，第一组 <C> <D1> ...<D4> <E> 值获分配 <H> 值，第二组获分配 <B> 值。
-
格式 4：<L 形截面>
<H>在格式 4 中，两组值均获分配 <H> 值。
请注意，
-
已跳过以 ';' 或者 ' ' 开头的行。
-
L 形截面须从该行的第一个位置开始。
-
L 形截面和第一个值之间必须至少有一个空格。
-
该组件仅查找第一次出现的指定 L 形截面。
示例
L40*5 20
L50*50*5 25 | 25
L80*10 30 30 30 30 30 30
L200/15 40 45 40 40 40 35
L200/20 40 45 40 40 40 35
RSA45*45*5 20 25 20 20 20 20
RSA100*100*8 30 45 40 40 40 35
RSA75*150*15 30 35 30 30 30 25 | 35 40 35 35 35 30
RSA150*75*15 35 40 35 35 35 30 | 30 35 30 30 30 25
RSA200*200*20 40 45 40 40 40 35
“螺栓”选项卡
使用螺栓选项卡可定义螺栓属性、定义螺栓位置的尺寸以及螺栓组的螺栓模式。
尺寸
| 描述 | |
|---|---|
|
1 |
螺栓之间的距离 |
|
2 |
选择定义的螺栓间距是最小值还是准确值。 |
|
3 |
螺栓边距 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
螺栓数量
| 选项 | 描述 |
|---|---|
|
|
选择创建的螺栓数量。 |
板选项卡
使用板选项卡可定义是否在支撑之间创建垫板。
板
| 选项 | 描述 |
|---|---|
|
板 1 |
位于第一个对角支撑与水平支撑之间 板的厚度、宽度和高度 |
|
板 2 |
位于第二个对角支撑与塔肢之间 板的厚度、宽度和高度 |
|
板 3 |
位于水平支撑与塔肢之间 板的厚度、宽度和高度 |
|
板 4 |
位于第一个水平支撑与塔肢之间 板的厚度、宽度和高度 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
板位置
选择要创建的板的复选框。如果将复选框留空，则不会创建板。
| 描述 | |
|---|---|
|
1 |
水平支撑 |
|
2 |
第一个对角支撑 |
|
3 |
第二个对角支撑 |
|
4 |
塔肢 |
