螺栓连接的节点板支撑 (167)
螺栓连接的节点板支撑 (167) 使用节点板将两个对角支撑通过螺栓固定到两个水平支撑上。
已创建的组件
-
节点板
-
螺栓
适用于
| 情形 | 描述 |
|---|---|
|
|
已创建矩形节点板。 |
|
|
支撑连接到切角节点板的不同面。 |
选择顺序
-
选择第一个对角支撑。
-
选择第二个对角支撑。
-
选择第一个水平支撑。
-
选择第二个水平支撑。
-
单击鼠标中键创建此组件。
部件检索表
| 描述 | |
|---|---|
|
1 |
节点板 |
图片选项卡

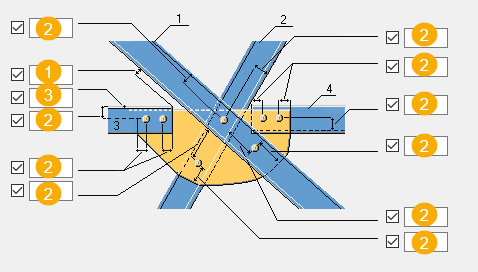

使用图片选项卡可定义用于确定螺栓位置的尺寸。
尺寸
| 描述 | |
|---|---|
|
1 |
支撑之间的净距 |
|
2 |
螺栓边距 |
|
3 |
支撑与节点板边缘的距离 |
如果您不输入任何尺寸，则使用 gauge_lines.dat 文件中定义的默认值。
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
节点板 |
节点板的厚度 |
|
板类型 |
选择以创建切角板或矩形板。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡可定义水平支撑中螺栓的属性。
属性
| 选项 | 描述 |
|---|---|
|
直径 |
定义螺栓直径。 |
|
编号 |
定义螺栓数量。 |
|
容许误差 |
定义孔容许误差。 |
|
沿着第一个水平支撑的螺栓间距 |
定义螺栓间距。 |
|
沿着第二个水平支撑的螺栓间距 |
定义螺栓间距。 |
螺栓
单击螺栓按钮以定义螺栓属性。
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
通用选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
