产生型材 (9)
产生型材 (9) 创建墙壁和天花板的隔层型材。
已创建的组件
-
钢梁型材
适用于
| 情形 | 描述 |
|---|---|
|
|
钢梁型材 |

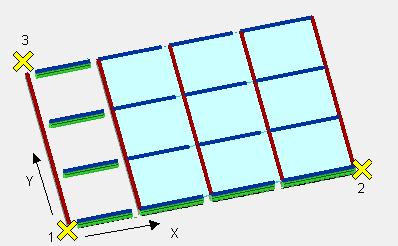

选择顺序
-
选取覆层面板的起点。
-
选取一个点来指示 x 方向。
如果您为参数选项卡中的 X 方向的类型划分选择了 Ltot/# 选项，则此尺寸还定义面板的宽度。
-
选取一个点来指示 y 方向。
如果您为参数选项卡中的 Y 方向的类型划分选择了 Ltot/# 选项，则此尺寸还定义面板的高度。
当您选择 y 方向的点时，面板会自动创建。
“图形”选项卡
图形选项卡显示隔层型材的示例。
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
型材/截面/型号 |
从型材目录中选择一个型材。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
在跨度中创建型材
| 选项 | 描述 |
|---|---|
|
是 |
创建全部型材。 |
|
无 |
不创建型材。 |
|
是 - 第一 |
除了最接近原点的型材之外，已创建全部型材。 |
|
是 - 最后 |
除最后一个型材外，已创建全部型材。 |
|
是 - 第一个和最后一个 |
除第一个和最后一个型材外，已创建全部型材。 |
|
第一 |
创建最接近原点的型材。 |
|
最后 |
创建距离原点最远的型材。 |
创建方向
定义型材是连续的还是单独的，是单型材还是双型材。使用此设置时，您还可以通过切换创建方向来旋转不对称的型材，例如角钢。
| 选项 | 描述 |
|---|---|
|
|
从以下选项中选择：
|
末端偏移
| 选项 | 描述 |
|---|---|
|
移动末端 1/2 |
设置开始和结束偏移。 移动 1 是起始偏移，移动 2 是末端偏移。 |
零件位置
| 选项 | 描述 |
|---|---|
|
平面中位置 |
定义工作平面上的零件位置。 |
|
旋转 |
定义零件在工作平面上绕轴的旋转。 |
|
深度位置 |
定义零件的位置深度。 |
“参数”选项卡
使用参数选项卡定义型材的数量和位置。
型材
| 选项 | 描述 |
|---|---|
|
型材数量 |
定义在 x 和 y 方向上创建的型材数量。 |
|
型材之间的距离 |
定义 x 和 y 方向上型材之间的距离。 |
|
X 方向的类型划分 Y 方向的类型划分 |
|
|
广义位移 |
您在此处定义的偏移将被添加到模型坐标系中所选的点。 |
|
组合 |
选择是在 x、y 还是两个方向上创建型材。 |
|
抛光 |
输入要使用的 完成 属性。 |
|
评注 |
输入所需的附加信息。 |
|
制造商名字 |
输入制造商名称。 |
Prof.// X_m / Prof.//Y_m 选项卡
使用型材选项卡定义 x 和 y 方向的型材属性。
型材
| 选项 | 描述 |
|---|---|
|
型材/截面/型号 |
从型材目录中选择一个型材。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
| Opton | 描述 |
|---|---|
|
在平面中 |
工作平面上的零件位置。 |
|
旋转 |
零件绕其轴的旋转。 |
|
深度方向 |
零件的位置深度。 |
Prop._m 选项卡
使用属性选项卡定义零件的抛光、注释和制造商以及起点和末端偏移。
属性
| 选项 | 描述 |
|---|---|
|
抛光 |
输入要使用的 完成 属性。 |
|
评注 |
输入所需的附加信息。 |
|
加工商 |
输入制造商名称。 |
|
等级 |
输入零件的等级。 |
|
移动末端 1/2 |
第一个框是第一根梁的起点偏移。 第二个框是第一根梁的末端偏移，也是第二根梁（以及最后一根梁之前的任何其他梁）的起点偏移。 第三个框是第二根梁（以及最后一根梁之前的任何其他梁）的末端偏移，也是最后一根梁的起点偏移。 第四个框是最后一根梁的末端偏移。 |
