交叉板截面 (S33)
交叉板截面 (S33) 使用焊接在一起的七块板创建拼接梁。
已创建的组件
-
板 (7)
适用于
| 情形 | 描述 |
|---|---|
|
|

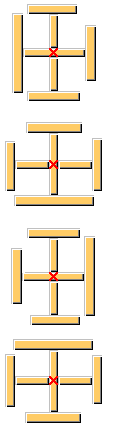

直拼接梁，由七片板焊接在一起。 |
不能用于
锥形拼接梁。
准备工作
确保您有两个点要选取。

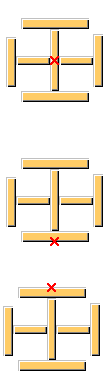

选择顺序
-
选取梁的起点。
-
选取梁的终点。
选取终点时将会自动创建梁。
部件检索表
| 描述 | |
|---|---|
|
1 |
交叉板。创建七片板。 |
图片选项卡
使用图片选项卡定义尺寸。

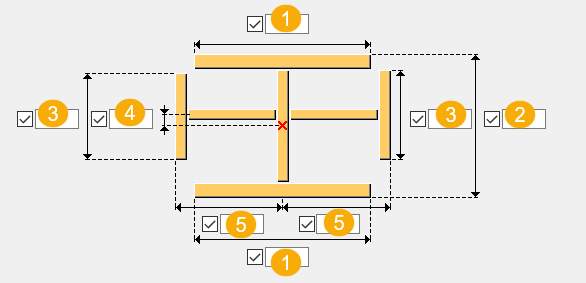

尺寸
| 描述 | |
|---|---|
|
1 |
梁的宽度 |
|
2 |
梁的高度 |
|
3 |
板的高度 |
|
4 |
调整水平零件相对于垂直零件的位置。 默认情况下，偏心为零。板连接到垂直板的中间。 |
|
5 |
到垂直板中心线的板边缘尺寸。 |
零件选项卡
使用零件选项卡可定义板属性。
零件
| 选项 | 描述 |
|---|---|
|
上翼缘 |
上翼缘的厚度。 |
|
下翼缘 |
下翼缘的厚度。 |
|
垂直腹板 |
垂直腹板的厚度。 |
|
左翼缘 |
左翼缘的厚度。 |
|
右翼缘 |
右翼缘的厚度。 |
|
左腹板 |
左腹板的厚度。 |
|
右腹板 |
右腹板的厚度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
焊缝
请单击下面的链接了解更多信息：
