箱形梁 (S13)
箱形梁 (S13) 创建一个带有箱形横截面的拼接梁。
已创建的组件
-
拼接梁
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
带有横截面的直拼接梁。 |
不能用于
锥形拼接梁。
准备工作
确保您有两个点要选取。
选择顺序
-
选取梁的起点。
-
选取梁的终点。
选取终点时将会自动创建梁。
部件检索表
| 描述 | |
|---|---|
|
1 |
上翼缘 |
|
2 |
下翼缘 |
|
3 |
左腹板 |
|
4 |
右腹板 |
图片选项卡
使用图片选项卡可定义尺寸。

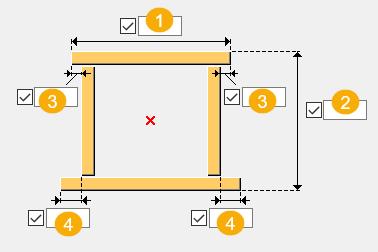

尺寸
| 描述 | |
|---|---|
|
1 |
梁的宽度 |
|
2 |
梁的高度 |
|
3 |
上翼缘延长尺寸 |
|
4 |
下翼缘延长尺寸 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
上翼缘 |
上翼缘的厚度。 |
|
下翼缘 |
下翼缘的厚度。 |
|
左腹板 |
左腹板的厚度。 |
|
右腹板 |
右腹板的厚度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |

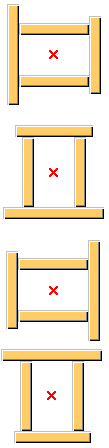

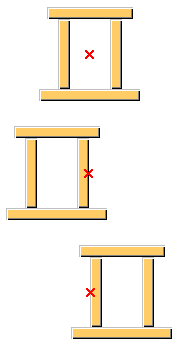

参数选项卡
焊缝
请单击下面的链接了解更多信息：
