锥形柱接锥形梁 (199)
锥形柱接锥形梁 (199) 在锥形柱和锥形梁之间创建节点。所有零件可选。
已创建的组件
-
端板（柱顶、梁翼缘）
-
腹板加劲肋 (8)
-
三角形梁翼缘加劲肋
-
三角形翼缘加劲肋 (2)
-
梁腹板加劲肋 (2)
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
使用所有可能的零件创建了节点。 板用四个螺栓连接，不过您可以使用任意数量的螺栓。 1 梁翼缘加劲肋 2 梁腹板加劲肋 3 腹板加劲肋 4 端板 5 翼缘加劲肋 |
开始之前
-
创建锥形梁。
-
创建锥形柱。
选择顺序
-
选择主零件（梁）的腹板。
-
选择次零件（柱）的腹板。
选择次零件后自动创建该节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
梁端板 |
|
2 |
柱端板 |
|
3 |
腹板加劲肋 |
|
4 |
梁腹板加劲肋 |
|
5 |
梁翼缘加劲肋 |
|
6 |
翼缘加劲肋 |
图片选项卡

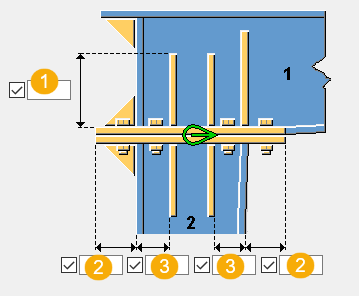

使用图片选项卡可定义端板和加劲肋的尺寸，以及加劲肋的位置。
尺寸
| 描述 | |
|---|---|
|
1 |
端板中的腹板加劲肋尺寸。 |
|
2 |
从次零件边缘的端板边缘尺寸。 |
|
3 |
从次零件边缘的加劲肋边缘尺寸。 |
零件选项卡
使用零件选项卡可定义柱板、梁板和加劲肋的属性。将零件厚度设置为 0 可忽略某个零件。
零件
| 选项 | 描述 |
|---|---|
|
端板 |
端板的厚度和宽度。 |
|
腹板加劲肋 |
腹板加劲肋的厚度和宽度。 |
|
翼缘加劲肋 |
翼缘加劲肋的厚度。 |
|
梁翼缘加劲肋 |
梁翼缘加劲肋的厚度。 |
|
梁腹板加劲肋 |
梁腹板加劲肋的厚度和宽度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡可定义是否接合柱翼缘和角点，并且可定义加劲肋切角尺寸。
加劲肋切角尺寸
| 描述 | |
|---|---|
|
1 |
垂直折角尺寸。 |
|
2 |
水平折角尺寸。 |
柱翼缘接合
| 选项 | 描述 |
|---|---|
|
|
柱翼缘接合到与端板平齐的位置。 |
|
|
柱翼缘垂直于柱轴线。 |
角点接合
| 选项 | 描述 |
|---|---|
|
|
接合角点。 |
|
|
不接合角点。 |
“螺栓”选项卡

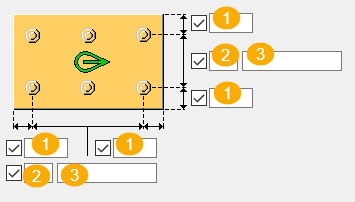

使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。
螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
2 |
螺栓的数量。 |
|
3 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
| 描述 | |
|---|---|
|
1 |
槽孔的垂直尺寸。 |
|
2 |
长孔的水平尺寸。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
通用选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
