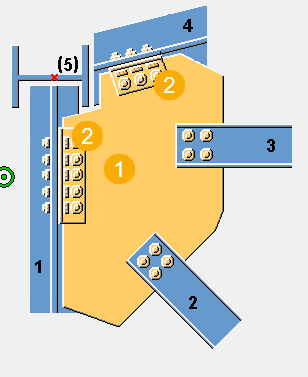

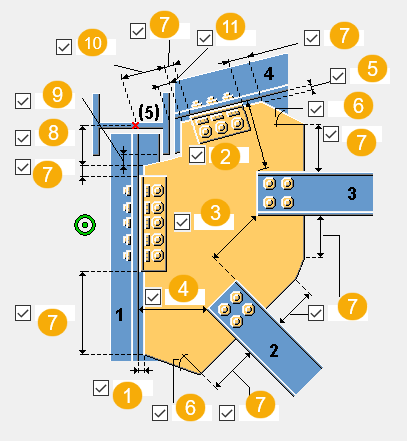

1

定义节点板边缘和主零件之间的间隙距离。

2

定义最后一个次零件与最后一个支撑之间的边距。

3

定义支撑之间的距离。

4

定义第一个支撑与主零件之间的边距。

5

定义节点板边缘和次零件（构成角部的第二个零件）之间的间隙距离。

6

定义节点板拐角角度（以度为单位）。

此值影响节点板形状。

7

定义节点板边缘的长度。

此值影响节点板形状。

8

定义节点板相对于工作点的边距。

9

定义节点板相对于第三个零件翼缘的边距。

10

定义角钢相对于工作点的边距。

11

定义角钢相对于第三个零件翼缘的边距。

选择工作点位置。其默认位置是两个主零件的交叉点。

Tekla Structures 使用组件的工作点计算图纸的校核尺寸和零件位置尺寸。

节点板

节点板的厚度、宽度和高度。

节点板

连接板的厚度和宽度。

上角钢

下角钢

从型材目录中选择角钢型材。

默认值

使用角钢将节点板连接到主零件。

自动默认值可更改此选项。

使用角钢将节点板连接到主零件。

选择在节点板的哪一侧创建角钢。

使用连接板将节点板连接到主零件。

选择在节点板的哪一侧创建连接板。

1

节点板切割长度

2

折角半径

3

水平折角尺寸

4

垂直折角尺寸

默认值

在节点上放置角钢，以使长肢连接到节点板。

自动默认值可更改此选项。

在节点上放置角钢，以使长肢连接到主零件。

默认值

自动默认值可更改此选项。

此选项可优化节点板重量。

默认值

节点板定位在支撑的中间。

自动默认值可更改此选项。

节点板定位在支撑的顶部翼缘上。

定义节点板在 z 方向上移动的距离。

定义节点板在 y 方向上移动的距离。

默认值

方形切口

如果节点板与柱碰撞，则节点板会开槽，以环绕该柱。

自动默认值可更改此选项。

方形切口

斜角切口

默认值

斜角折角

自动默认值可更改此选项。

无折角

切口边缘与节点板的边缘平行。

斜角折角

舍入的折角计算为四分之一的圆形。

输入圆的直径作为折角的水平尺寸。

舍入的折角计算为四分之三的圆形。

输入圆的直径作为折角的水平尺寸。

圆形的圆心位于切口的角点处。

节点板的角点为斜角。

节点板的角点未切口或折角。

1

折角的水平尺寸

2

折角的垂直尺寸

选择最后一个次零件与倒数第二个次零件之间的节点板边缘形状。

在主零件和第一个次零件之间选择节点板边缘形状。

封板

封板的厚度。

选择支撑是否开槽。

如果板与支撑法兰发生碰撞，或者如果您想在空心支撑中创建槽，您可能需要在支撑上开槽口。

最后一个选项创建一个槽口并使用螺栓将板固定到支架上。

1. 垂直槽口尺寸。

2. 水平槽口尺寸。

3. 槽口角度。

选择是否接合次零件（最后一个次零件除外）。

封板边缘到支撑外边缘的距离。

默认值

方形切割

自动默认值可更改此选项。

方形切割

圆形切割

输入半径值。

1

螺栓边距。

边距指螺栓中心到零件边缘的距离。

2

螺栓的数量。

3

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

4

相对于工作点的垂直螺栓组尺寸。

1

应安装螺栓的位置。

2

螺栓边距。

边距指螺栓中心到零件边缘的距离。

3

螺栓的数量。

4

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

5

选择是将节点板还是角钢夹板（L 型材）设置为螺栓的组件主零件。

默认值

当主零件是管状型材时，将角钢焊接到主零件并栓接到次零件。否则将角钢栓接到两个零件。

自动默认值可更改此选项。

自动

当主零件是管状型材时，将角钢焊接到主零件并栓接到次零件。否则将夹持角钢栓接到两个零件。

栓接主零件，焊接次零件。

焊接主零件，栓接次零件。

已使用螺栓连接两个零件。

焊接两个零件。

L形截面

从型材目录中选择角钢型材。

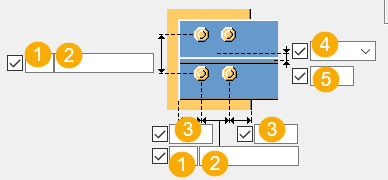

1

螺栓的数量。

2

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

3

螺栓边距。

边距指螺栓中心到零件边缘的距离。

4

5

选择垂直螺栓组位置的尺寸测量方式。

6

垂直螺栓组位置的尺寸。

选择角钢位置。
