Std 支撑节点 (67)
Std 支撑节点 (67) 使用节点板和连接板将 1 或 2 个支撑连接到梁或柱。密封中空和管状型材支撑。您可以为上下支撑节点定义不同的属性。
已创建的组件
-
节点板
-
连接板
-
封板
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
支撑截面：RHS 节点板焊接到柱的腹板。使用折角连接板将支撑栓接到节点板。 |
准备工作
创建一个梁或柱，以及 1 或 2 个支撑。
选择顺序
-
选择主零件（梁或柱）。
-
选择次零件（第一个支撑）。
-
选择第二个次零件（第二个支撑）。
-
单击鼠标中键创建此组件。
零件标识键标
| 描述 | |
|---|---|
|
1 |
节点板 |
|
2 |
连接板 |
|
3 |
封板 |
图片选项卡
使用图片选项卡定义主零件边缘与螺栓组的距离。
尺寸
| 描述 | |
|---|---|
|
1 |
定义主零件边缘与螺栓组的距离。 |
零件选项卡
使用零件选项卡可定义板属性。您可以为两个支撑定义板属性。
板
| 选项 | 描述 |
|---|---|
|
连接板 |
连接板的厚度、宽度和高度。 |
|
封板 |
封板的厚度、宽度和高度。 |
|
封板截面 |
从型材目录中选择一个封板型材。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡可定义节点板折角尺寸。
折角尺寸
| 描述 | |
|---|---|
|
1 |
水平折角尺寸。 |
|
2 |
垂直折角尺寸。 |
支柱螺栓 1 选项卡
使用支柱螺栓 1 选项卡定义第一个支撑的螺栓属性。
螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
2 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
支柱螺栓 2 选项卡
使用支柱螺栓 2 选项卡定义第二个支撑的螺栓属性。
螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
2 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
节点板选项卡
使用节点板选项卡可定义节点板的尺寸和属性。
板
| 零件 | 描述 |
|---|---|
|
节点板 |
节点板的厚度、宽度和高度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |

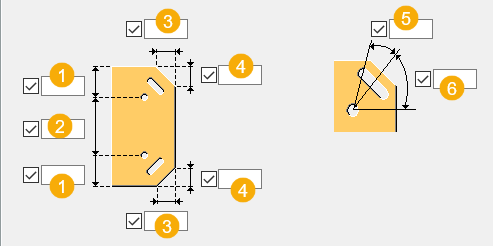

节点板尺寸
| 描述 | |
|---|---|
|
1 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
2 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
3 |
水平折角尺寸。 |
|
4 |
垂直折角尺寸。 |
|
5 |
在节点板上创建的长孔的上部角钢。 |
|
6 |
在节点板上创建的长孔的下部角钢。 |
节点板位置
根据梁或柱腹板选择节点板位置。默认位置是在梁或柱腹板之上。
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
