中空支撑外包节点板 (59)

中空支撑外包节点板 (59) 使用节点板将 1 到 10 个支撑连接到 2 或 3 个零件相交的角。节点板可以卷绕在第三个零件（通常是柱）上。使用连接板将支撑腹板栓接或焊接到节点板，使用角钢将翼缘栓接或焊接到节点板。将节点板直接连接到现有零件，或者使用角钢或节点板。密封支撑。

已创建的组件

节点板
节点板（可选）
角钢（可选）
封板
舌柱
顶板
螺栓
焊缝

适用于


情形	描述
	支撑截面：RHS 边框类型：梁和柱使用角钢将节点板栓接到柱翼缘。使用舌柱将支撑用螺栓固定到节点板。
	支撑截面：RHS 边框类型：梁和柱使用角钢将节点板栓接到柱翼缘。支撑焊接到连接板。支撑的末端开槽，用于容纳连接板与节点板之间节点中的螺栓。

开始之前

创建构成角部的 2 或 3 个零件，以及 1 到 10 个支撑。

注：

Tekla Structures 使用 joints.def 文件中的值创建此组件。

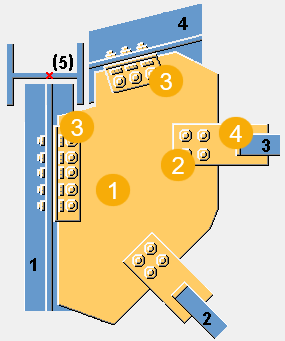

选择顺序

选择主零件（构成角部的第一个零件）。
选择次零件（第一个支撑）。
选择第二个次零件（第二个支撑）。
选择后续次零件（后续支撑）。
选择构成角部的次零件（Tekla Structures将节点板连接到此零件）。
如果需要，请选择柱以围绕两个梁和柱相交的柱卷绕节点板。
单击鼠标中键创建节点。

部件检索表


	描述
1	节点板
2	连接板
3	角钢
4	封板

图片选项卡

使用图片选项卡定义节点板的形状、支撑和角钢的位置以及工作点位置。

尺寸


	描述
1	定义节点板边缘和主零件之间的间隙距离。
2	定义最后一个次零件与最后一个支撑之间的边距。
3	定义支撑之间的距离。
4	定义第一个支撑与主零件之间的边距。
5	定义节点板边缘和次零件（构成角部的第二个零件）之间的间隙距离。
6	定义节点板拐角角度（以度为单位）。此值影响节点板形状。
7	定义节点板边缘的长度。此值影响节点板形状和连接板宽度。
8	定义节点板边缘和封板之间的间隙距离。
9	定义连接板边缘的长度。
10	定义连接板上的支撑尺寸。要防止连接板穿透空心支架，请在尺寸处输入负值。
11	定义节点板相对于工作点的边距。
12	定义节点板相对于第三个零件翼缘的边距。
13	定义角钢相对于工作点的边距。
14	定义角钢相对于第三个零件翼缘的边距。

工作点位置


选项	描述
	选择工作点位置。其默认位置是两个主零件的交叉点。 Tekla Structures 使用组件的工作点计算图纸的校核尺寸和零件位置尺寸。

节点板选项卡

使用节点板选项卡定义节点板、连接板和角钢属性。

零件


选项	描述
节点板	节点板的厚度、宽度和高度。
节点板	连接板的厚度和高度。
上角钢下角钢	从型材目录中选择角钢型材。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。
抛光	描述如何处理零件表面。

注：下面的示例只显示一些可用的选项。您可以在节点板选项卡上找到更多选项。

节点板连接

定义节点板与主零件的连接方式。


选项	描述
	默认值使用角钢将节点板连接到主零件。自动默认值可更改此选项。
	使用角钢将节点板连接到主零件。选择在节点板的哪一侧创建角钢。
	使用连接板将节点板连接到主零件。选择在节点板的哪一侧创建连接板。

节点板切割尺寸


	描述
1	节点板切割长度
2	折角半径
3	水平折角尺寸
4	垂直折角尺寸

角钢方向

定义角钢在节点上的放置方式。


选项	描述
	默认值在节点上放置角钢，以使长肢连接到节点板。自动默认值可更改此选项。
	在节点上放置角钢，以使长肢连接到主零件。

安装间隙

您可以定义主零件与最后次零件连接板或角钢的间隙。

节点板形状

当您选择此选项优化节点板重量时，可以定义支撑的选择顺序是否影响支撑的位置。


选项	描述
	默认值自动默认值可更改此选项。
	此选项可优化节点板重量。

节点板在支撑上的位置

定义节点板在支撑上的放置位置。如果需要，您可以通过在 z 方向或 y 方向上移动节点板来精细调整节点板位置。


选项	描述
	默认值节点板定位在支撑的中间。自动默认值可更改此选项。
	节点板定位在支撑的顶部翼缘上。
	定义节点板在 z 方向上移动的距离。
	定义节点板在 y 方向上移动的距离。

切口角度


选项	描述
	默认值方形切口如果节点板与柱碰撞，则节点板会开槽，以环绕该柱。自动默认值可更改此选项。
	方形切口
	斜角切口

切口折角类型


选项	描述
	默认值斜角折角自动默认值可更改此选项。
	无折角切口边缘与节点板的边缘平行。
	斜角折角
	舍入的折角计算为四分之一的圆形。输入圆的直径作为折角的水平尺寸。
	舍入的折角计算为四分之三的圆形。输入圆的直径作为折角的水平尺寸。圆形的圆心位于切口的角点处。
	节点板的角点为斜角。
	节点板的角点未切口或折角。

折角尺寸


	描述
1	折角的水平尺寸
2	折角的垂直尺寸

节点板形状

节点板平板边缘可以垂直于主零件，也可以垂直于次零件。


选项	描述
	选择最后一个次零件与倒数第二个次零件之间的节点板边缘形状。
	在主零件和第一个次零件之间选择节点板边缘形状。

支柱选项卡

使用支柱选项卡可以控制连接板、封板、舌柱和顶板的属性。

零件


选项	描述
连接板	连接板的厚度、宽度和高度。
封板	封板的厚度和高度。
舌柱	舌柱的厚度和高度。
顶板	顶板的厚度、宽度和高度。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。
抛光	描述如何处理零件表面。

支撑节点类型

定义支撑与连接板的连接方式。


选项	描述
	默认值焊接支撑。自动默认值可更改此选项。
	焊接支撑。
	用螺栓连接支撑。
	焊接支撑并在螺母周围开槽。
	创建舌柱和盖板。

支撑中的切割

定义支撑中切割的宽度，其中 t 表示连接板的厚度。

定义支撑中从连接板边缘切割的长度。

支撑中的圆形切割


选项	描述
	默认值方形切割自动默认值可更改此选项。
	方形切割
	圆形切割输入半径值。

连接板

定义将连接板连接到支撑时是对支撑开槽，还是切割连接板。


选项	描述
	默认值对支撑开槽。自动默认值可更改此选项。
	对支撑开槽。
	切割连接板。
	如果切割连接板，您可以定义支撑与连接板之间的间隙的尺寸。

连接板数量

定义是使用一个还是两个连接板将支撑连接到节点板。


选项	描述
	默认值一个连接板。自动默认值可更改此选项。
	一个连接板。
	两个连接板

连接板折角


选项	描述
	默认值不创建折角。自动默认值可更改此选项。
	不创建折角。
	创建折角。
	如果创建折角，请定义折角的垂直和水平尺寸。

端板

如果使用端板来密封支撑，请定义端板的形状和尺寸。


选项	描述
	默认值方形端板。自动默认值可更改此选项。
	方形端板。
	圆端板。

端板边距


选项	描述
	端板边缘到支撑外边缘的距离。

节点板连接 1/节点板连接 2 选项卡

使用节点板连接 1和节点板连接 2选项卡可控制将节点板连接到主零件和次零件的螺栓的螺栓组属性，并控制角钢连接方式。

螺栓组尺寸


	描述
1	螺栓边距。边距指螺栓中心到零件边缘的距离。
2	螺栓的数量。
3	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。
4	相对于工作点的垂直螺栓组尺寸。



1	应安装螺栓的位置。
2	螺栓边距。边距指螺栓中心到零件边缘的距离。
3	螺栓的数量。
4	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。
5	选择是将节点板还是角钢夹板（L 型材）设置为螺栓的组件主零件。

螺栓基本属性


选项	描述	默认值
螺栓尺寸	螺栓直径。	可用尺寸在螺栓构件目录中定义。
螺栓标准	组件中使用的螺栓标准。	可用标准在螺栓构件目录中定义。
容许误差	螺栓和孔之间的间隙。
垫板中的螺纹	定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。这在使用全螺纹螺栓时无影响。	`是`

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。


选项	描述	默认值
1	槽孔的垂直尺寸。	`0`，其结果为圆孔。
2	槽孔的水平尺寸或扩大孔的容许误差。	`0`，其结果为圆孔。
孔类型	开槽创建槽孔。扩大创建扩大孔。无孔将不创建孔。内螺纹创建内螺纹孔。
旋转槽	当孔类型为开槽时，此选项旋转槽孔。
开槽于	在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。

如果您只想创建一个孔，请清除所有复选框。

要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。

增加螺栓长度

定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。

角钢连接类型

定义角钢与节点板和主零件的连接方式。


选项	描述
	默认值当主零件是管状型材时，将角钢焊接到主零件并栓接到次零件。否则将角钢栓接到两个零件。自动默认值可更改此选项。
	自动当主零件是管状型材时，将角钢焊接到主零件并栓接到次零件。否则将夹持角钢栓接到两个零件。
	栓接主零件，焊接次零件。
	焊接主零件，栓接次零件。
	已使用螺栓连接两个零件。
	焊接两个零件。

螺栓的交错排列


选项	描述
	默认值不交错自动默认值可更改此选项。
	不交错
	交错类型 1
	交错类型 2
	交错类型 3
	交错类型 4

“支撑螺栓 1”选项卡/“支撑螺栓 2”选项卡

使用支柱螺栓1 和支柱螺栓2 选项卡可控制将第一个和第二个支撑连接到节点板的螺栓。

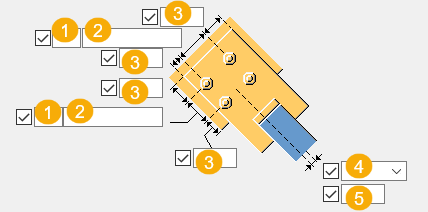

连接板上的螺栓组尺寸


	描述
1	螺栓的数量。
2	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。
3	螺栓边距。边距指螺栓中心到零件边缘的距离。
4	选择垂直螺栓组位置的尺寸测量方式。
5	垂直螺栓组位置的尺寸。

螺栓距离

定义连接板螺栓到主零件与支撑中心线交点的最小距离。如果支撑垂直于主零件，则测量主零件中心线到最接近的螺栓的距离。


选项	选项

螺栓的交错排列


选项	描述
	默认值不交错自动默认值可更改此选项。
	不交错
	交错类型 1
	交错类型 2
	交错类型 3
	交错类型 4

螺栓基本属性


选项	描述	默认值
螺栓尺寸	螺栓直径。	可用尺寸在螺栓构件目录中定义。
螺栓标准	组件中使用的螺栓标准。	可用标准在螺栓构件目录中定义。
容许误差	螺栓和孔之间的间隙。
垫板中的螺纹	定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。这在使用全螺纹螺栓时无影响。	`是`

节点板侧螺栓类型和支撑侧螺栓类型

选择螺栓类型以定义螺栓应安装的位置。

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。


选项	描述	默认值
1	槽孔的垂直尺寸。	`0`，其结果为圆孔。
2	槽孔的水平尺寸或扩大孔的容许误差。	`0`，其结果为圆孔。
孔类型	开槽创建槽孔。扩大创建扩大孔。无孔将不创建孔。内螺纹创建内螺纹孔。
旋转槽	当孔类型为开槽时，此选项旋转槽孔。
开槽于	在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。

如果您只想创建一个孔，请清除所有复选框。

要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。

增加螺栓长度

定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。

通用选项卡

请单击下面的链接了解更多信息：

通用选项卡

设计选项卡

请单击下面的链接了解更多信息：

设计选项卡

分析选项卡

请单击下面的链接了解更多信息：

分析选项卡

焊缝

请单击下面的链接了解更多信息：

创建焊缝
