交叉节点板 (62)

交叉节点板使用节点板将 1 至 10 个支撑栓接到一个梁或柱。节点板焊接或栓接到梁或柱。使用角钢和连接板将支撑栓接到节点板。

已创建的组件

节点板
角钢
连接板
填充板
垫板
加劲肋
螺栓
切割
焊缝

适用于


情形	描述
	支撑截面：W 节点板焊接到梁。为每个支撑使用不同的连接材料。
	支撑截面：W 节点板焊接到梁。使用连接板和角钢将支撑栓接到节点板。
	支撑截面：W 节点板焊接到梁。为每个支撑使用不同的连接材料。
	包边节点板 W 部分支撑。各种支撑节点选项。焊接-螺栓连接、螺栓连接-螺栓连接。

准备工作

创建一个梁或柱，以及 1 至 10 个支撑。

选择顺序

选择主零件（梁或柱）。
选择次零件（第一个支撑）。
选择第二个次零件（第二个支撑）。
选择后续次零件（后续支撑）。
单击鼠标中键创建此组件。

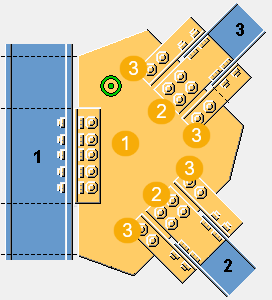

零件标识键标


	描述
1	节点板
2	连接板
3	角钢

注：

Tekla Structures 使用 joints.def 文件中的值创建此组件。

图片选项卡

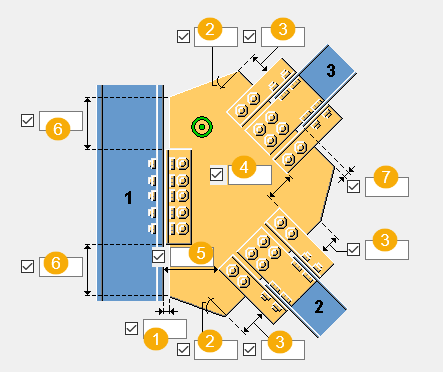

使用图片选项卡定义控制节点板的位置及形状的尺寸。

尺寸


	描述
1	定义节点板边缘和主零件之间的间隙距离。
2	定义节点板拐角角度（以度为单位）。此值影响节点板形状。
3	定义节点板边缘的长度。此值影响节点板形状。
4	定义支撑之间的距离。
5	定义主零件和支撑之间的距离。
6	定义角钢或连接板边缘与节点板边缘之间的距离。
7	定义节点板边缘和支撑之间的间隙距离。

注：下面的示例只显示一些可用的选项。您可以在图形选项卡上找到更多选项。

连接板定位

定义使用底板时节点板的放置方式。


选项	描述
	默认值节点板平行于主零件。自动默认值可更改此选项。
	节点板平行于支撑。
	节点板平行于支撑，没有底板。

节点板尺寸


选项	描述
	默认值节点板不穿过主零件。定义节点板切割尺寸。自动默认值可更改此选项。
	节点板不穿过主零件。定义节点板切割尺寸。
	节点板穿过主零件。定义节点板延长尺寸。
	节点板穿过主零件。定义对侧面上的板外伸尺寸。

节点板选项卡

使用节点板选项卡控制节点板的属性、形状和位置，连接板，以及角钢的属性和方向。

板


选项	描述
节点板	节点板的厚度、宽度和高度。
连接板	连接板的厚度和宽度。
L形截面	从型材目录中选择角钢型材。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。

注：下面的示例只显示一些可用的选项。您可以在节点板选项卡上找到更多选项。

节点板连接

定义节点板与主零件的连接方式。


选项	描述
	默认值节点板直接焊接到主零件。自动默认值可更改此选项。
	使用角钢将节点板连接到主零件。选择在节点板的哪一侧创建角钢。
	使用连接板将节点板连接到主零件。选择在节点板的哪一侧创建连接板。

角钢方向

定义角钢在节点上的放置方式。


选项	描述
	默认值在节点上放置角钢，以使长肢连接到节点板。自动默认值可更改此选项。
	在节点上放置角钢，以使长肢连接到主零件。

节点板形状

当您选择此选项优化节点板重量时，可以定义支撑的选择顺序是否影响支撑的位置。


选项	描述
	默认值自动默认值可更改此选项。
	此选项可优化节点板重量。

支撑位置


选项	描述
	默认值支撑位置不受影响。自动默认值可更改此选项。
	选择的第一个支撑放置在距主零件最近之处。

节点板在支撑上的位置

定义节点板在支撑上的放置位置。如果需要，您可以通过在 z 方向或 y 方向上移动节点板来精细调整节点板位置。


选项	描述
	默认值节点板定位在支撑的中间。自动默认值可更改此选项。
	节点板定位在支撑的顶部翼缘上。
	定义节点板在 z 方向上移动的距离。
	定义节点板在 y 方向上移动的距离。

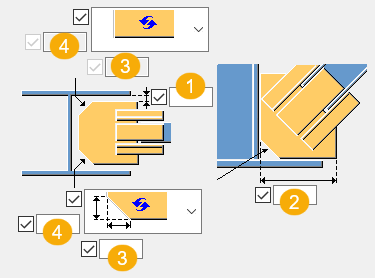

节点板槽口

定义节点板槽口的类型和尺寸，以及平行支撑的角度限制。



1	连接板和主零件内翼缘之间的距离。
2	节点板边缘和主零件翼缘之间的水平距离。
3	折角的水平尺寸。默认情况下，不创建第二个切角。
4	折角的垂直尺寸。默认情况下，不创建第二个切角。

切割尺寸

当节点板穿过主零件时，定义为节点板创建的切割的尺寸。


	描述
1	定义切割的横向尺寸。
2	定义切割的纵向尺寸。
3	定义圆形切割的半径。

支柱选项卡

使用支柱选项卡定义连接板、角钢和填充板属性。选择是否为角钢节点使用双截面。

零件


零件	描述
连接板	连接板的厚度和宽度。
连接截面	从截面目录中选择一个截面。
到节点板的 L 形截面 1，到节点板的 L 形截面 2	从型材目录中选择角钢型材。
填充板	填充板的厚度和高度。
板 1 到节点板	板的厚度、宽度和高度。
板 2 到节点板	板的高度。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。

板创建


选项	描述
	选择是在支撑腹板和节点板之间创建一个还是两个连接板。
	选择是否在连接板和支撑腹板之间创建填充板。默认设置是不创建填充板。
	选择填充板位置。选择创建两个连接板时，可以使用此选项。

角钢创建

定义是否使用角钢或剪切板将支撑附加到节点板上，并指定要创建的角钢的数目。默认选项为在支撑腹板下方创建两个角钢。

角钢方向

定义角钢在节点上的放置方式。


选项	描述
	默认值在节点上放置角钢，以使长肢连接到节点板。自动默认值可更改此选项。
	在节点上放置角钢，以使长肢连接到主零件。

节点类型


选项	描述
	选择节点板和连接板之间的连接类型（焊接或螺栓）。
	创建垫板时，选择是否在垫板和次零件之间创建焊缝。当节点类型为螺栓时，可以使用此设置。
	选择节点板和 L 型材之间的连接类型（焊接或螺栓）。

L 形截面/板螺栓主零件


选项	描述
节点板螺栓	选择螺栓主零件：节点板或 L 形截面/板。

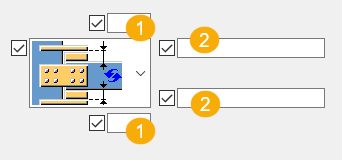

连接板间隙尺寸


	描述
1	水平间隙尺寸
2	垂直间隙尺寸

垫板选项卡

使用垫板选项卡定义垫板属性。

板


选项	描述
垫板 1、垫板 2、垫板 3	垫板的厚度、宽度和高度。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。

垫板位置和数量

使用角钢将支撑连接到节点板时，可以创建垫板。


	描述
1	定义支撑和连接板之间的间隙。
2	定义在上下翼缘上创建的垫板编号。输入垫板型材编号：1、2 或 3。这些是垫板选项卡上半部分中的编号。例如，如果要在上翼缘创建三个垫板，并且希望使用两次垫板 1 和一次垫板 2，请输入 1 1 2。您输入的第一个数字是最靠近支撑翼缘的垫板。

节点板连接选项卡

使用节点板连接选项卡可控制将节点板连接到主零件的螺栓的螺栓组属性，并控制角钢的连接方式。

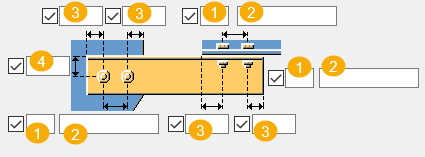

螺栓组尺寸


	描述
1	螺栓边距。边距指螺栓中心到零件边缘的距离。
2	螺栓的数量。
3	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。
4	垂直螺栓组位置的尺寸。
5	选择垂直螺栓组位置的尺寸测量方式。
6	水平螺栓组位置的尺寸。
7	选择水平螺栓组位置的尺寸测量方式。


	描述
1	应安装螺栓的位置。
2	螺栓边距。边距指螺栓中心到零件边缘的距离。
3	螺栓的数量。
4	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

角钢连接类型

定义角钢与节点板和主零件的连接方式。


选项	描述
	默认值栓接主零件，焊接次零件。自动默认值可更改此选项。
	自动当主零件是管型材时，将角钢焊接到主零件并栓接到次零件。否则将角钢栓接到两个零件。
	栓接主零件，焊接次零件。
	焊接主零件，栓接次零件。
	已使用螺栓连接两个零件。
	焊接两个零件。

节点板上的螺栓

定义不使用角钢时是否使用螺栓将节点板连接到主零件。


	描述
	默认值不在节点板上创建螺栓。自动默认值可更改此选项。
	在节点板上创建螺栓。

螺栓的交错排列


选项	描述
	默认值不交错自动默认值可更改此选项。
	不交错
	交错类型 1
	交错类型 2
	交错类型 3
	交错类型 4

螺栓基本属性


选项	描述	默认值
螺栓尺寸	螺栓直径。	可用尺寸在螺栓构件目录中定义。
螺栓标准	组件中使用的螺栓标准。	可用标准在螺栓构件目录中定义。
容许误差	螺栓和孔之间的间隙。
垫板中的螺纹	定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。这在使用全螺纹螺栓时无影响。	`是`

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。


选项	描述	默认值
1	槽孔的垂直尺寸。	`0`，其结果为圆孔。
2	槽孔的水平尺寸或扩大孔的容许误差。	`0`，其结果为圆孔。
孔类型	开槽创建槽孔。扩大创建扩大孔。无孔将不创建孔。内螺纹创建内螺纹孔。
旋转槽	当孔类型为开槽时，此选项旋转槽孔。
开槽于	在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。

如果您只想创建一个孔，请清除所有复选框。

要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。

增加螺栓长度

定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。

加劲肋选项卡

使用加劲肋选项卡可定义加劲肋属性和尺寸。

零件


零件	描述
加劲肋 1，加劲肋 2	加劲肋的厚度。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。

加劲肋长度



1	定义加劲肋边缘和节点板边缘之间的距离。
2	定义加劲肋的长度。

加劲肋尺寸


	描述
1	定义加劲肋的宽度。
2	定义加劲肋底板的长度。
3	定义加劲肋倾斜部分的长度。
4	定义距加劲肋中心线的距离。
5	定义加劲肋底板和倾斜部分之间的垂直距离。

折角类型


选项	描述
	默认值无折角自动默认值可更改此选项。
	无折角
	线折角
	凸弧折角
	凹弧折角

折角尺寸


	描述
1	折角的水平尺寸。
2	折角的垂直尺寸。

支柱螺栓 1/支柱螺栓 2/支柱螺栓 3 选项卡

使用支柱螺栓1 、支柱螺栓2 和支柱螺栓3 选项卡可控制将第一个、第二个和后续支撑连接到节点板的螺栓。

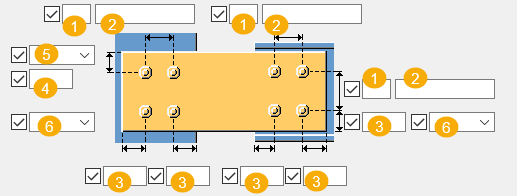

螺栓组尺寸


	描述
1	螺栓的数量。
2	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。
3	螺栓边距。边距指螺栓中心到零件边缘的距离。
4	垂直螺栓组位置的尺寸。
5	选择垂直螺栓组位置的尺寸测量方式。
6	选择螺栓类型。

垂直螺栓位置


选项	描述
	从 L 形截面边缘开始的螺栓位置。
	从次零件中心线开始的螺栓位置。

螺栓距离

定义连接板螺栓到主零件与支撑中心线交点的最小距离。如果支撑垂直于主零件，则测量主零件中心线到最接近的螺栓的距离。


选项	选项	选项

螺栓基本属性


选项	描述	默认值
螺栓尺寸	螺栓直径。	可用尺寸在螺栓构件目录中定义。
螺栓标准	组件中使用的螺栓标准。	可用标准在螺栓构件目录中定义。
容许误差	螺栓和孔之间的间隙。
垫板中的螺纹	定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。这在使用全螺纹螺栓时无影响。	`是`

切割长度

定义 Tekla Structures 搜索栓接零件的截面深度。您可以确定螺栓是穿过一边翼缘还是两边翼缘。

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。


选项	描述	默认值
1	槽孔的垂直尺寸。	`0`，其结果为圆孔。
2	槽孔的水平尺寸或扩大孔的容许误差。	`0`，其结果为圆孔。
孔类型	开槽创建槽孔。扩大创建扩大孔。无孔将不创建孔。内螺纹创建内螺纹孔。
旋转槽	当孔类型为开槽时，此选项旋转槽孔。
开槽于	在其中创建槽孔的零件。选项取决于所述的组件。

螺栓的交错排列


选项	描述
	默认值不交错自动默认值可更改此选项。
	不交错
	交错类型 1
	交错类型 2
	交错类型 3
	交错类型 4

通用选项卡

请单击下面的链接了解更多信息：

通用选项卡

设计选项卡

请单击下面的链接了解更多信息：

设计选项卡

分析选项卡

请单击下面的链接了解更多信息：

分析选项卡

焊缝

请单击下面的链接了解更多信息：

创建焊缝

选项	描述
	默认值节点板不穿过主零件。定义节点板切割尺寸。自动默认值可更改此选项。
	节点板不穿过主零件。定义节点板切割尺寸。
	节点板穿过主零件。定义节点板延长尺寸。
	节点板穿过主零件。定义对侧面上的板外伸尺寸。

选项	描述
	默认值节点板直接焊接到主零件。自动默认值可更改此选项。
	使用角钢将节点板连接到主零件。选择在节点板的哪一侧创建角钢。
	使用连接板将节点板连接到主零件。选择在节点板的哪一侧创建连接板。
