点内的挤压的钢管 (S46)
点内的挤压的钢管(S46) 使用圆孔中空截面在您选取的两个点之间创建支撑。在支撑的每一端创建螺栓组。
已创建的组件
注：
您无法修改此组件创建的单个对象。
-
管状型材
-
螺栓
适用于
| 情形 | 描述 |
|---|---|
|
|
两点之间的挤压钢管 |
选择顺序
在开始之前，先创建两个点。
注： 要调整 T 形件的旋转，请在创建节点之前更改工作平面。
-
选取钢管的起始点。
-
选取钢管的结束点。
选取终点时将会自动创建钢管。

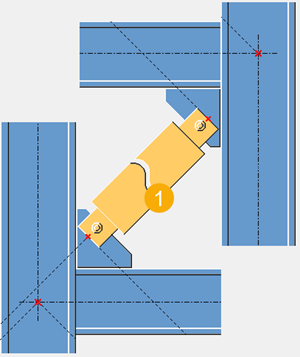

部件检索表
| 描述 | |
|---|---|
|
1 |
管状型材 |
图片选项卡
使用图片选项卡可以定义节点尺寸。

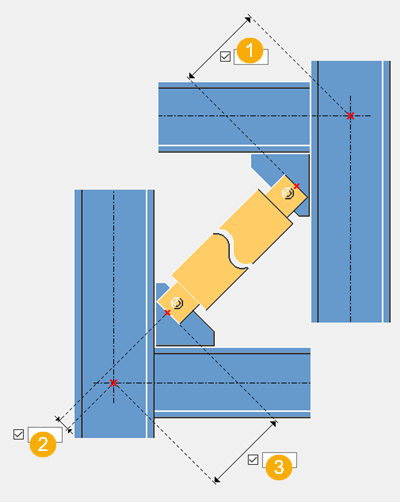

尺寸
| 描述 | |
|---|---|
|
1 |
水平偏移尺寸 |
|
2 |
垂直偏移尺寸 |
|
3 |
水平偏移尺寸 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
管子 |
从型材目录中选择一个型材。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数
使用参数选项卡可以定义管子的等级和末端尺寸。

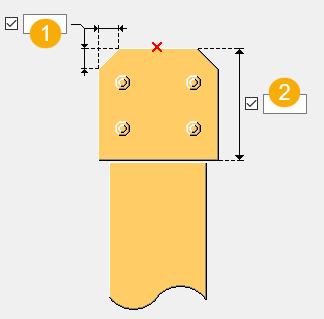

管子末端尺寸
| 描述 | |
|---|---|
|
1 |
角度尺寸 |
|
2 |
管子末端长度 |
螺栓
使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。

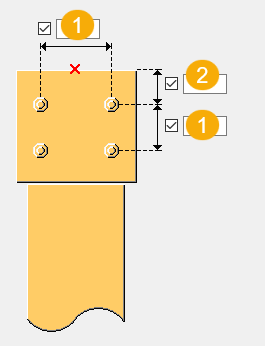

螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
螺栓之间的距离。 |
|
2 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
