角部外卷节点板(63)
角部外卷节点板 (63) 使用角钢和连接板将 1 到 10 个支撑用螺栓固定到节点板，其中两个零件构成角部。将节点板焊接到构成角部的零件之一。
已创建的组件
-
节点板
-
节点板和支撑腹板之间的连接板
-
节点板和支撑翼缘之间的剪切板
-
角钢
-
垫板
-
加劲肋
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
支撑截面：W 将节点板焊接到延伸的端板。使用翼缘上的角钢和腹板上的连接板将支撑用螺栓固定到节点板。 |
|
|
支撑截面：W 将节点板焊接到延伸的端板。使用翼缘上的角钢将支撑用螺栓固定到节点板。 |
|
|
支撑截面：W 将节点板焊接到延伸的端板。使用腹板上的连接板将支撑用螺栓固定到节点板。 |
准备工作
创建构成角部的两个零件，以及 1 到 10 个支撑。
注：
Tekla Structures 使用 joints.def 文件中的值创建此组件。
选择顺序
-
选择主零件（构成角部的第一个零件）。
-
选择次零件（第一个支撑）。
-
选择第二个次零件（第二个支撑）。
-
选择后续次零件（后续支撑）。
-
选择构成角部的次零件。
-
单击鼠标中键创建此组件。

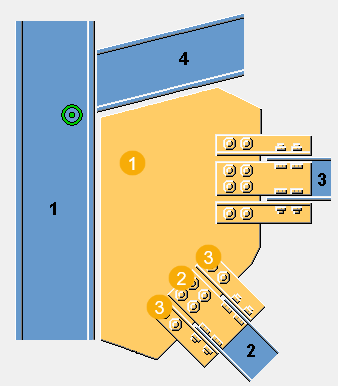

部件检索表
| 描述 | |
|---|---|
|
1 |
节点板 |
|
2 |
连接板 |
|
3 |
角钢 |
图片选项卡

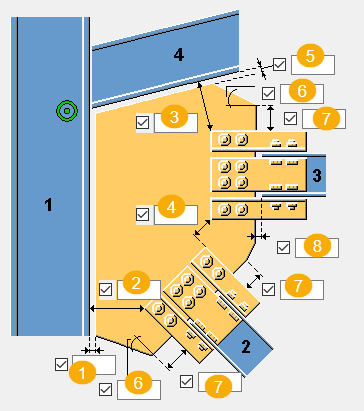

使用图片选项卡定义控制节点板的位置及形状的尺寸。
尺寸
| 描述 | |
|---|---|
|
1 |
定义节点板边缘和主零件之间的间隙距离。 |
|
2 |
定义主零件和角钢之间的边距。 |
|
3 |
定义角钢和最终次零件之间的边距。 |
|
4 |
定义角钢之间的边距。 |
|
5 |
定义节点板边缘和次零件之间的间隙距离。 |
|
6 |
定义节点板拐角角度（以度为单位）。 此值影响节点板形状。 |
|
7 |
定义节点板边缘的长度。 此值影响节点板形状。 |
|
8 |
定义节点板和支撑之间的距离。 |
节点板选项卡
使用节点板选项卡可控制节点板属性。
节点板
| 选项 | 描述 |
|---|---|
|
节点板 |
节点板的厚度、宽度和高度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
注：
下面的示例只显示一些可用的选项。您可以在节点板选项卡上找到更多选项。
节点板在支撑上的位置
定义节点板在支撑上的放置位置。如果需要，您可以通过在 z 方向或 y 方向上移动节点板来精细调整节点板位置。
| 选项 | 描述 |
|---|---|
|
|
默认值 节点板定位在支撑的中间。 自动默认值可更改此选项。 |
|
|
节点板定位在支撑的顶部翼缘上。 |
|
|
定义节点板在 z 方向上移动的距离。 |
|
|
定义节点板在 y 方向上移动的距离。 |
节点板形状
当您选择此选项优化节点板重量时，可以定义支撑的选择顺序是否影响支撑的位置。
| 选项 | 描述 |
|---|---|
|
|
默认值 自动默认值可更改此选项。 |
|
|
此选项可优化节点板重量。 |
节点板形状
节点板平板边缘可以垂直于主零件，也可以垂直于次零件。
| 选项 | 描述 |
|---|---|
|
|
选择最后一个次零件与倒数第二个次零件之间的节点板边缘形状。 |
|
|
在主零件和第一个次零件之间选择节点板边缘形状。 |
节点板接合
| 选项 | 描述 |
|---|---|
|
|
选择节点板是否接合到最后选择的次零件。 |
节点板焊接
| 选项 | 描述 |
|---|---|
|
|
默认值 节点板焊接到主零件。 自动默认值可更改此选项。 |
|
|
节点板焊接到主零件。 |
|
|
节点板焊接到次零件。 |
节点板内拐角
定义水平和垂直折角尺寸。
| 选项 | 描述 |
|---|---|
|
|
默认值 无折角 自动默认值可更改此选项。 |
|
|
无折角 |
|
|
线折角 |
|
|
凸起切角 |
|
|
凹入折角 |
|
|
斜角 |
|
|
方形 |
支柱选项卡
使用支柱 选项卡可控制连接板、角钢、垫板和剪切板属性。
板
| 选项 | 描述 |
|---|---|
|
连接板 |
连接板的厚度和宽度。 选择连接板截面。 |
|
上角钢 下角钢 |
选择角钢截面。 |
|
填充板 |
填充板的厚度。 |
|
上剪切板 |
上剪切板的厚度、宽度和高度。 |
|
下剪切板 |
下剪切板的高度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
板创建
| 选项 | 描述 |
|---|---|
|
|
选择是在支撑腹板和节点板之间创建一个还是两个连接板。 |
|
|
选择是否在连接板和支撑腹板之间创建填充板。 默认设置是不创建填充板。 |
|
|
选择填充板位置。 选择创建两个连接板时，可以使用此选项。 |
角钢创建
定义是否使用角钢或剪切板将支撑附加到节点板上，并指定要创建的角钢的数目。默认选项为在支撑腹板下方创建两个角钢。
角钢方向
定义角钢在节点上的放置方式。
| 选项 | 描述 |
|---|---|
|
|
默认值 在节点上放置角钢，以使长肢连接到节点板。 自动默认值可更改此选项。 |
|
|
在节点上放置角钢，以使长肢连接到主零件。 |
节点类型
| 选项 | 描述 |
|---|---|
|
|
选择节点板和连接板之间的连接类型（焊接或螺栓）。 |
|
|
创建垫板时，选择是否在垫板和次零件之间创建焊缝。 当节点类型为螺栓时，可以使用此设置。 |
|
|
选择节点板和角钢之间的连接类型（焊接或螺栓）。 |
L 形截面/板螺栓主零件
| 选项 | 描述 |
|---|---|
|
节点板 螺栓 |
选择螺栓主零件：节点板或 L 形截面/板。 |
连接板间隙尺寸
| 描述 | |
|---|---|
|
1 |
水平间隙尺寸 |
|
2 |
垂直间隙尺寸 |
垫板选项卡
使用垫板选项卡定义垫板属性。
板
| 选项 | 描述 |
|---|---|
|
垫板 1 垫板 2 垫板 2 |
垫板的厚度、宽度和高度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
垫板位置
使用角钢将支撑连接到节点板时，可以创建垫板。
| 描述 | |
|---|---|
|
1 |
定义支撑和连接板之间的间隙。 |
|
2 |
定义在上下翼缘上创建的垫板编号。 输入垫板型材编号：1、2 或 3。这些是垫板选项卡上半部分中的编号。 例如，如果要在上翼缘创建三个垫板，并且希望使用两次垫板 1 和一次垫板 1，请输入 1 1 2。您输入的第一个数字是最靠近支撑翼缘的垫板。 |
加劲肋选项卡
使用加劲肋选项卡可控制加劲肋属性和尺寸。
加劲肋
| 选项 | 描述 |
|---|---|
|
加劲肋 1 加劲肋 2 |
加劲肋的厚度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
加劲肋长度
| 描述 | |
|---|---|
|
1 |
加劲肋边缘和节点板边缘之间的距离。 |
|
2 |
加劲肋的长度。 |
加劲肋尺寸
| 描述 | |
|---|---|
|
1 |
加劲肋的宽度。 |
|
2 |
加劲肋底板的长度。 |
|
3 |
加劲肋倾斜部分的长度。 |
|
4 |
距加劲肋中心线的距离。 |
|
5 |
加劲肋底板和倾斜部分之间的垂直距离。 |
“支撑螺栓 1”选项卡/“支撑螺栓 2”选项卡
使用支柱螺栓1 和支柱螺栓2 选项卡可控制将第一个和第二个支撑连接到节点板的螺栓。
螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
螺栓的数量。 |
|
2 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
垂直螺栓组位置的尺寸。 |
|
5 |
选择垂直螺栓组位置的尺寸测量方式。
|
|
6 |
选择螺栓类型。 |
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
切割长度
定义 Tekla Structures 搜索栓接零件的截面深度。您可以确定螺栓是穿过一边翼缘还是两边翼缘。
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
“角钢螺栓 1”/“角钢螺栓 2”选项卡
使用角钢螺栓选项卡可控制连接角钢的螺栓。
螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
螺栓的数量。 |
|
2 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
垂直螺栓组位置的尺寸。 |
螺栓距离
定义连接板螺栓到主零件与支撑中心线交点的最小距离。如果支撑垂直于主零件，则测量主零件中心线到最接近的螺栓的距离。
| 选项 | 选项 |
|---|---|
|
|
|
垂直螺栓位置
| 选项 | 描述 |
|---|---|
|
|
从角钢边缘开始的螺栓位置。 |
|
|
从次零件中心线开始的螺栓位置。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
切割长度
定义 Tekla Structures 搜索栓接零件的截面深度。您可以确定螺栓是穿过一边翼缘还是两边翼缘。
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
