角部螺栓节点板 (57)
角部螺栓连接的节点板 (57) 使用节点板将 1 到 10 个支撑连接到两个零件接合的角。将节点板焊接到形成角部的第一个选定零件。可以在支撑的末端或每一侧创建可选的角钢。密封 RHS 或管状支撑。

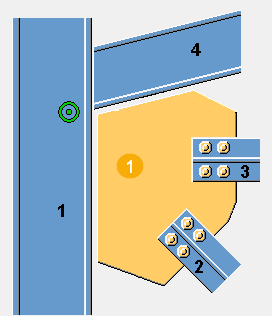

已创建的组件
-
节点板
-
角钢(可选)
-
加劲肋
-
支柱螺栓
-
角螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
支撑截面:RHS 边框类型:柱与延伸端板 将节点板焊接到延伸的端板。支撑固定到节点板。 |
|
|
支撑截面:T、L 边框类型:柱与延伸端板 将节点板焊接到延伸的端板。支撑栓接到节点板。 |
开始之前
创建两个零件以构成角部,以及 1 到 10 个支撑。
选择顺序
-
选择主零件(构成角部的第一个零件)。
节点板连接到此零件。
-
选择次零件(第一个支撑)。
-
选择第二个次零件(第二个支撑)。
-
选择后续次零件(后续支撑)。
-
选择构成角部的次零件。
-
单击鼠标中键创建节点。
Tekla Structures 使用 joints.def 文件中的值创建此组件。
部件检索表

| 描述 | |
|---|---|
|
1 |
节点板 |
图片选项卡
使用图形选项卡可定义节点板位置和形状。

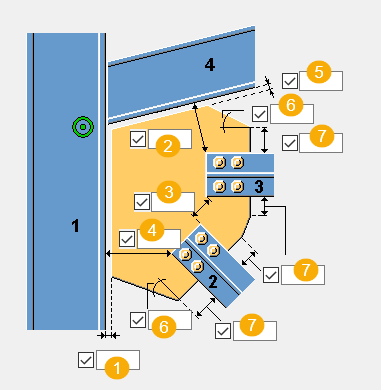

尺寸

| 描述 | |
|---|---|
|
1 |
定义节点板边缘和主零件(构成角部的第一个零件)之间的间隙距离。 |
|
2 |
定义最后一个次零件与最后一个支撑之间的边距。 |
|
3 |
定义支撑之间的距离。 |
|
4 |
定义第一个支撑与主零件之间的边距。 |
|
5 |
定义节点板边缘和次零件(构成角部的第二个零件)之间的间隙距离。 |
|
6 |
定义节点板拐角角度(以度为单位)。 此值影响节点板形状。 |
|
7 |
定义节点板边缘的长度。 此值影响节点板形状。 |
节点板选项卡
使用节点板选项卡可控制节点板属性。
节点板
| 选项 | 描述 |
|---|---|
|
节点板 |
节点板的厚度、宽度和高度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
抛光 |
描述如何处理零件表面。 |
节点板在支撑上的位置
定义节点板在支撑上的放置位置。如果需要,您可以通过在 z 方向或 y 方向上移动节点板来精细调整节点板位置。
| 选项 | 描述 |
|---|---|
|
|
默认值 节点板定位在支撑的中间。 自动默认值可更改此选项。 |
|
|
节点板定位在支撑的顶部翼缘上。 |
|
|
定义节点板在 z 方向上移动的距离。 |
|
|
定义节点板在 y 方向上移动的距离。 |
节点板形状
当您选择此选项优化节点板重量时,可以定义支撑的选择顺序是否影响支撑的位置。
| 选项 | 描述 |
|---|---|
|
|
默认值 自动默认值可更改此选项。 |
|
|
此选项可优化节点板重量。 |
支撑位置
| 选项 | 描述 |
|---|---|
|
|
默认值 支撑位置不受影响。 自动默认值可更改此选项。 |
|
|
选择的第一个支撑放置在距主零件最近之处。 |
支撑槽口
| 选项 | 描述 |
|---|---|
|
|
选择支撑是否开槽。 如果板与支撑法兰发生碰撞,或者如果您想在空心支撑中创建槽,您可能需要在支撑上开槽口。 最后一个选项创建一个槽口并使用螺栓将板固定到支架上。 |
|
|
|
支撑中的圆形切割
| 选项 | 描述 |
|---|---|
|
|
默认值 方形切割 自动默认值可更改此选项。 |
|
|
方形切割 |
|
|
圆形切割 输入半径值。 |
节点板形状
节点板平板边缘可以垂直于主零件,也可以垂直于次零件。
| 选项 | 描述 |
|---|---|
|
|
选择最后一个次零件与倒数第二个次零件之间的节点板边缘形状。 |
|
|
在主零件和第一个次零件之间选择节点板边缘形状。 |
节点板接合
| 选项 | 描述 |
|---|---|
|
|
选择节点板是否接合到最后选择的次零件。 |
节点板焊接
| 选项 | 描述 |
|---|---|
|
|
默认值 节点板焊接到次零件。 自动默认值可更改此选项。 |
|
|
节点板焊接到次零件。 |
|
|
节点板焊接到主零件。 |
|
|
节点板焊接到主零件和次零件。 |
节点板内拐角

定义水平和垂直折角尺寸。
| 选项 | 描述 |
|---|---|
|
|
默认值 无折角 自动默认值可更改此选项。 |
|
|
无折角 |
|
|
线折角 |
|
|
凸起切角 |
|
|
凹入折角 |
|
|
斜角 |
|
|
方形 |
加劲肋选项卡
使用加劲肋选项卡可控制加劲肋属性和尺寸。
加劲肋
| 选项 | 描述 |
|---|---|
|
加劲肋 1 加劲肋 2 |
加劲肋的厚度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
抛光 |
描述如何处理零件表面。 |
加劲肋长度

| 描述 | |
|---|---|
|
1 |
加劲肋边缘和节点板边缘之间的距离。 |
|
2 |
加劲肋的长度。 |
加劲肋尺寸

| 描述 | |
|---|---|
|
1 |
加劲肋的宽度。 |
|
2 |
加劲肋底板的长度。 |
|
3 |
加劲肋倾斜部分的长度。 |
|
4 |
距加劲肋中心线的距离。 |
|
5 |
加劲肋底板和倾斜部分之间的垂直距离。 |
支撑螺栓 1/支撑螺栓 2 选项卡
使用支柱螺栓1 和支柱螺栓2 选项卡可控制将第一个和后续支撑连接到节点板的螺栓。

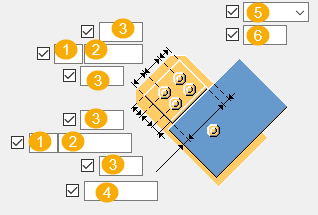

螺栓组尺寸


| 描述 | |
|---|---|
|
1 |
螺栓的数量。 |
|
2 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
选择垂直螺栓组位置的尺寸测量方式。 |
|
5 |
垂直螺栓组位置的尺寸。 |
螺栓距离
定义连接板螺栓到主零件与支撑中心线交点的最小距离。如果支撑垂直于主零件,则测量主零件中心线到最接近的螺栓的距离。
| 选项 | 选项 |
|---|---|
|
|
|
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0,其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0,其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时,此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。
如果您只想创建一个孔,请清除所有复选框。
要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
角螺栓选项卡
使用角螺栓选项卡可定义角钢并控制将角钢连接到节点板的螺栓。
零件
| 零件 | 描述 |
|---|---|
|
L形截面 |
从型材目录中选择角钢型材。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
抛光 |
描述如何处理零件表面。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |

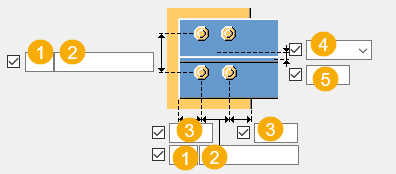

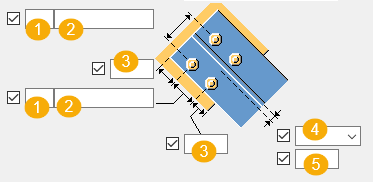

螺栓组尺寸

| 描述 | |
|---|---|
|
1 |
螺栓的数量。 |
|
2 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
角钢到支撑边缘的边距。 |
|
5 |
选择水平螺栓组位置的尺寸测量方式。 |
|
6 |
水平螺栓组位置的尺寸。 |
角钢位置
| 选项 | 描述 |
|---|---|
|
|
选择角钢位置。 |
