交叉支撑 (19)

Modified: 11 12月 2023 Tekla Structures 2025

交叉支撑 (19)

交叉支撑 (19) 将一个或多个双截面支撑螺接到现有节点板。

提示: 要创建节点板,请使用 Standard 节点板 (1065)组件,或者创建压型板。

已创建的组件

  • 螺栓

  • 切割

  • 焊缝

适用于

情形 描述

支撑截面:L

支撑直接栓接到节点板。

支撑截面:W

支撑围绕节点板开槽,并栓接到节点板。

准备工作

创建一个节点板,以及 1 至 10 个支撑。

选择顺序

  1. 选择主零件(节点板)。

  2. 选择次零件(第一个支撑)。

  3. 选择第二个次零件(第二个支撑)。

  4. 选择后续次零件(后续支撑)。

  5. 单击鼠标中键创建此组件。

注:

Tekla Structures 使用 joints.def 文件中的值创建此组件。

图片选项卡

使用图片选项卡可定义翼缘切割尺寸。

描述

1

定义翼缘切割的长度。

参数选项卡

使用参数选项卡来切割支撑翼缘。

选项 描述

次构件接合

选择是否接合次零件。

选择可根据螺栓距离接合次零件。

切割另一边的翼缘

选择是否在翼缘的对侧创建三角形切口。

  1. 垂直切割尺寸。

  2. 切角。

螺栓选项卡

使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。

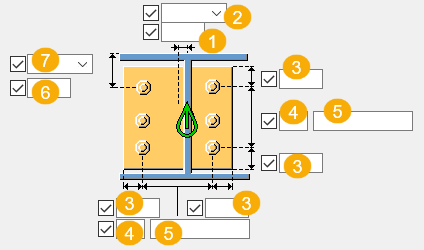

螺栓组尺寸

描述

1

水平螺栓组位置的尺寸。

2

选择水平螺栓组位置的尺寸测量方式。

  • 左侧:从次零件的左边缘到最左边的螺栓。

  • 中间:从次零件的中心线到螺栓的中心线。

  • 右侧:从次零件的右边缘到最右边的螺栓。

3

螺栓边距。

4

螺栓的数量。

5

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。

6

垂直螺栓组位置的尺寸。

7

选择垂直螺栓组位置的尺寸测量方式。

  • 顶部:从次零件的上边缘到最上方的螺栓。

  • 中间:从螺栓的中心线到次零件的中心线。

  • 下面:从次零件的下边缘到最下方的螺栓。

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

工地/工厂

应安装螺栓的位置。

工地

切割长度

定义 Tekla Structures 搜索栓接零件的截面深度。您可以确定螺栓是穿过一边翼缘还是两边翼缘。

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。

选项

描述

默认值

1

槽孔的垂直尺寸。

0,其结果为圆孔。

2

槽孔的水平尺寸或扩大孔的容许误差。

0,其结果为圆孔。

孔类型

开槽创建槽孔。

扩大创建扩大孔。

无孔将不创建孔。

内螺纹创建内螺纹孔。

旋转槽

当孔类型为开槽时,此选项旋转槽孔。

开槽于

在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。

如果您只想创建一个孔,请清除所有复选框。

要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改

增加螺栓长度

定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。

栓接方向

选项

描述

默认值

栓接方向 1

自动默认值可更改此选项。

栓接方向 1

栓接方向 2

螺栓的交错排列

选项

描述

默认值

不交错

自动默认值可更改此选项。

不交错

交错类型 1

交错类型 2

交错类型 3

交错类型 4

通用选项卡

请单击下面的链接了解更多信息:

通用选项卡

设计选项卡

请单击下面的链接了解更多信息:

设计选项卡

分析选项卡

请单击下面的链接了解更多信息:

分析选项卡

焊缝

请单击下面的链接了解更多信息:

创建焊缝
