默认值

节点板平行于主零件。

自动默认值可更改此选项。

节点板平行于支撑。

默认值

节点板不穿过主零件。

定义节点板切割尺寸。

自动默认值可更改此选项。

节点板不穿过主零件。

定义节点板切割尺寸。

节点板穿过主零件。

定义节点板延长尺寸。

节点板穿过主零件。

定义对侧面上的板外伸尺寸。

节点板

节点板的厚度、宽度和高度。

连接板

连接板的厚度和宽度。

L形截面

从型材目录中选择角钢型材。

默认值

节点板直接焊接到主零件。

自动默认值可更改此选项。

使用角钢将节点板连接到主零件。

选择在节点板的哪一侧创建角钢。

使用连接板将节点板连接到主零件。

选择在节点板的哪一侧创建连接板。

默认值

在节点上放置角钢，以使长肢连接到节点板。

自动默认值可更改此选项。

在节点上放置角钢，以使长肢连接到主零件。

默认值

自动默认值可更改此选项。

此选项可优化节点板重量。

默认值

支撑位置不受影响。

自动默认值可更改此选项。

选择的第一个支撑放置在距主零件最近之处。

默认值

节点板定位在支撑的中间。

自动默认值可更改此选项。

节点板定位在支撑的顶部翼缘上。

定义节点板在 z 方向上移动的距离。

定义节点板在 y 方向上移动的距离。

选择节点板位置。

默认选项为平行于支撑。

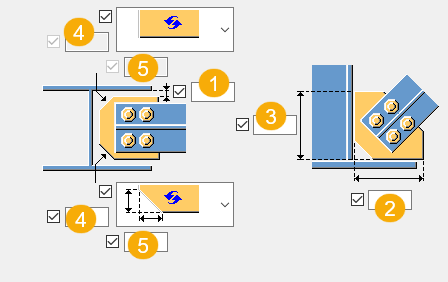

1

连接板和主零件内翼缘之间的距离。

2

从节点板边缘到主零件翼缘的水平尺寸。

3

从节点板边缘到主零件翼缘的垂直尺寸。

4

折角的水平尺寸。

默认情况下，不创建第二个切角。

5

折角的垂直尺寸。

默认情况下，不创建第二个切角。

1

定义切割的横向尺寸。

2

定义切割的纵向尺寸。

3

定义圆形切割的半径。

封板

封板的厚度。

选择支撑是否开槽。

如果板与支撑法兰发生碰撞，或者如果您想在空心支撑中创建槽，您可能需要在支撑上开槽口。

最后一个选项创建一个槽口并使用螺栓将板固定到支架上。

1. 垂直槽口尺寸。

2. 水平槽口尺寸。

3. 槽口角度。

选择支撑槽口形状。

定义圆形的半径。

定义板到支撑外边缘的距离。

选择是否在支撑末端创建斜切，或者是否创建方形支撑末端。

加劲肋 1，加劲肋 2

加劲肋的厚度。

1

定义加劲肋边缘和节点板边缘之间的距离。

2

定义加劲肋的长度。

1

定义加劲肋的宽度。

2

定义加劲肋底板的长度。

3

定义加劲肋倾斜部分的长度。

4

定义距加劲肋中心线的距离。

5

定义加劲肋底板和倾斜部分之间的垂直距离。

默认值

无折角

自动默认值可更改此选项。

无折角

线折角

凸弧折角

凹弧折角

1

折角的水平尺寸。

2

折角的垂直尺寸。

1

螺栓边距。

边距指螺栓中心到零件边缘的距离。

2

螺栓的数量。

3

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

4

垂直螺栓组位置的尺寸。

5

选择垂直螺栓组位置的尺寸测量方式。

6

水平螺栓组位置的尺寸。

7

选择水平螺栓组位置的尺寸测量方式。

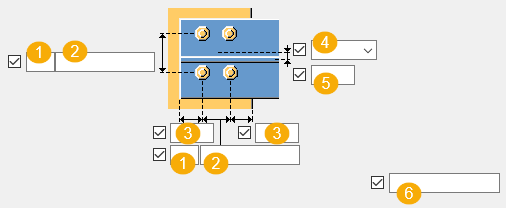

1

应安装螺栓的位置。

2

螺栓边距。

边距指螺栓中心到零件边缘的距离。

3

螺栓的数量。

4

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

默认值

已使用螺栓连接两个零件。

自动默认值可更改此选项。

自动

当主零件是管型材时，将角钢焊接到主零件并栓接到次零件。否则将角钢栓接到两个零件。

栓接主零件，焊接次零件。

焊接主零件，栓接次零件。

已使用螺栓连接两个零件。

焊接两个零件。

默认值

不在节点板上创建螺栓。

自动默认值可更改此选项。

在节点板上创建螺栓。

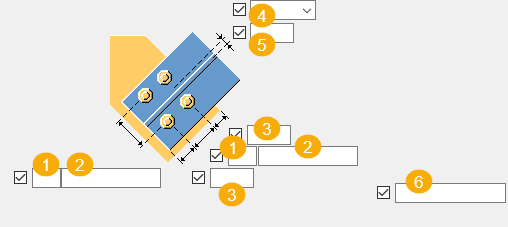

1

螺栓的数量。

2

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

3

螺栓边距。

边距指螺栓中心到零件边缘的距离。

4

选择垂直螺栓组位置的尺寸测量方式。

5

垂直螺栓组位置的尺寸。

6

定义从螺栓组中删除哪些螺栓。

输入要删除的螺栓的螺栓编号，用空格分隔各个编号。螺栓编号从左到右、从上到下排列。

L形截面

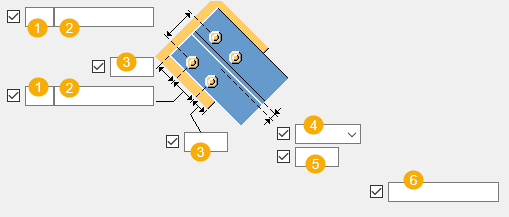

1

螺栓的数量。

2

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

3

螺栓边距。

边距指螺栓中心到零件边缘的距离。

4

定义角钢和支撑之间的边缘距离。

5

选择垂直螺栓组位置的尺寸测量方式。

6

垂直螺栓组位置的尺寸。

选择角钢位置。
