顶板细部
顶板细部可为柱、梁或折梁创建顶板。
已创建的组件
- 顶板
适用于
|
情形 |
描述 |
|---|---|
|
|
在 I 截面柱上创建的带一个折角角部的顶板。 |
|
|
在管截面柱上创建的顶板。 |
|
|
在管截面柱上创建的一个顶板，以及在 I 截面柱上创建的另一顶板。 |
选择顺序
- 选择主零件（柱、梁或折梁）。
- 选择顶板的位置。
可以在柱中心线上、侧面或任何位置选取位置。顶板将始终居中。
选取位置时将自动创建顶板。
部件检索表
|
零件 |
|
|---|---|
|
1 |
顶板 |
图片选项卡
使用图片选项卡可控制顶板的形状和尺寸。
顶板形状
|
选项 |
描述 |
|---|---|
|
|
默认值 矩形 自动默认值可更改此选项。 |
|
|
矩形 |
|
|
圆形 |

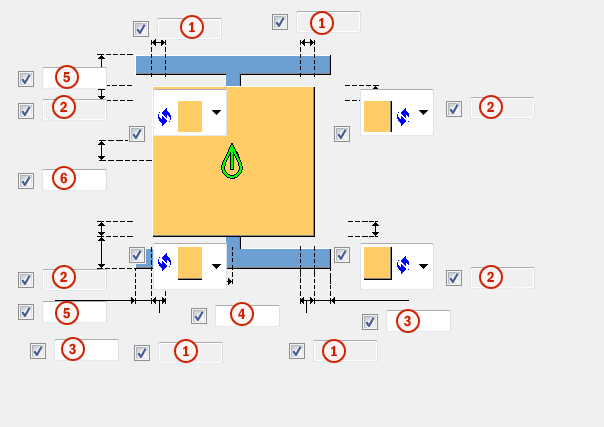

矩形顶板尺寸
|
描述 |
默认值 |
|
|---|---|---|
|
1 |
水平折角尺寸。 如果已在折角选项中选择无折角，则此选项不可用。 |
20 mm |
|
2 |
垂直折角尺寸。 如果已在折角选项中选择无折角，则此选项不可用。 |
20 mm |
|
3 |
顶板的水平边距。 此选项仅在零件选项卡上的板宽为空时才可用。 |
0 mm |
|
4 |
顶板的水平偏移。 此选项仅在零件选项卡上的板高具有值时才可用。 |
0 mm |
|
5 |
顶板的垂直边距。 此选项仅在零件选项卡上的板高为空时才可用。 |
10 mm |
|
6 |
顶板的垂直偏移。 此选项仅在零件选项卡上的板高具有值时才可用。 |
0 mm |
矩形顶板折角
可以为顶板的每个角定义折角。
|
选项 |
描述 |
|---|---|
|
|
默认值 无折角 自动默认值可更改此选项。 |
|
|
无折角 |
|
|
线折角 |
|
|
凸弧折角 具有 RHS 和 SHS 截面的顶板中凸弧折角的默认值如下：
|
|
|
凹弧折角 |

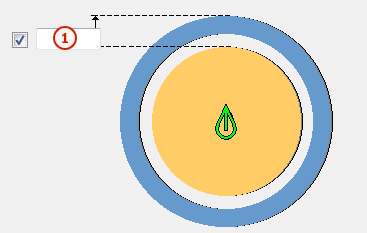

圆形顶板尺寸
|
描述 |
|
|---|---|
|
1 |
顶板边距。 |
零件选项卡
使用零件选项卡可控制顶板属性。
零件
|
零件 |
描述 |
默认值 |
|---|---|---|
|
顶板 |
顶板的厚度、宽度和高度。 |
厚度 = 1.5*（截面腹板或板厚度） 宽度 = 截面宽度、截面直径或高度（选项 'h'），将选取第一个非零值。 高度 = 截面高度、截面直径或 200 mm，将选取第一个非零值。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
通用性选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
