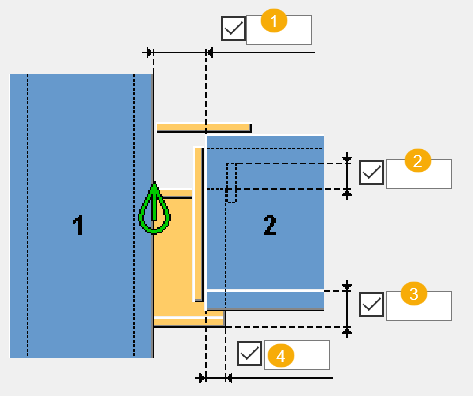

1

梁与柱之间的间隙。

30 mm 减去支座与梁的交叠部分

2

钉板交叠。

25 mm

3

座椅底边距 HQ 梁底部翼缘上边的距离。

梁下翼缘的厚度。

4

支座与梁的交叠尺寸。

10 mm

方形

对次梁末端进行方形切割。

斜角

切割平行于主零件边缘的次梁末端。

支座型材

从型材目录中选择一个型材。

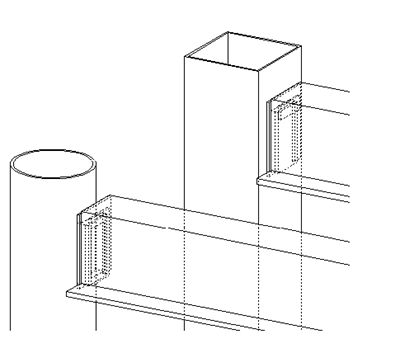

在默认情况下，矩形柱的支座为板，圆形柱的支座为 RHS 型材。

插头

插板的厚度和宽度。

位置

选择形状：

• 折叠板：从折叠板创建支座。默认情况下，此选项会在折叠板的顶部和底部创建插板。栓只能与这种类型的支座一起使用。

• 型材：根据型材板创建支座。

• 板：创建板支座。

方向

选择座位方向：

• 水平：在水平方向创建支座。这是默认值。

• 垂直：在垂直方向创建支座。

定义座椅轮廓高度。

定义座椅轮廓宽度。

1. 定义曲率半径。

2. 定义支座型材厚度。

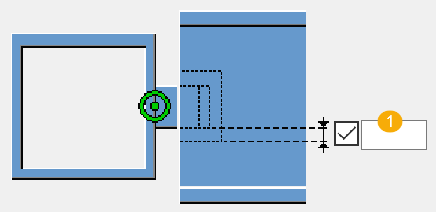

钉板

钉板的厚度。

定义钉板高度。

50 mm

定义钉板宽度。

支座型材宽度

钉板未倒角。

此为默认选项。

在钉板的左侧创建切角。

在钉板的右侧创建切角。

1

钉板线倒角的垂直尺寸。

2

钉板线倒角的水平尺寸。

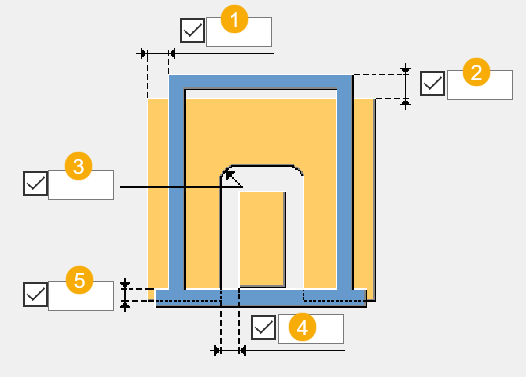

端板

端板的厚度。

10 mm

1

端板到 HQ 梁的外腹板侧的水平边缘距离。

2

端板到 HQ 梁上翼缘顶部的垂直边缘距离。

3

曲率半径。

4

端板内边缘到支座边缘的距离。

5

端板到 HQ 梁下翼缘顶部的边缘距离。

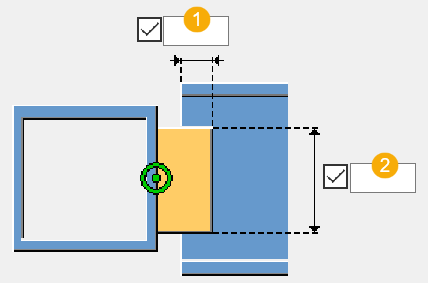

构件板

组装板的厚度。

10 mm

1

组装板与梁边缘的边缘距离。

2

构件板宽度。

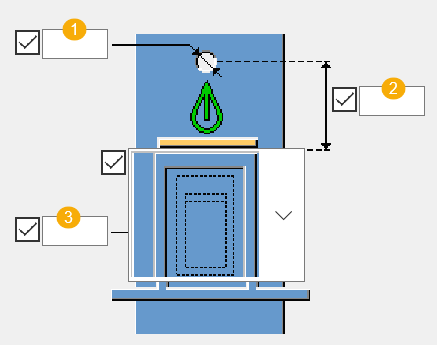

1

气孔直径。

2

气孔距 HQ 梁上边缘的距离。

10 mm

3

柱上的灌浆孔与座圈内缘的距离。

20 mm

不创建灌浆孔。

此为默认选项。

创建矩形灌浆孔。

创建圆形灌浆孔。
