在零件周围创建孔 (92)
在零件周围创建孔 (92) 使用另一个零件对相关零件开孔。用于开孔的零件与被开孔的零件垂直。
已创建的组件
-
切割
适用于
|
情形 |
描述 |
|---|---|
|
|

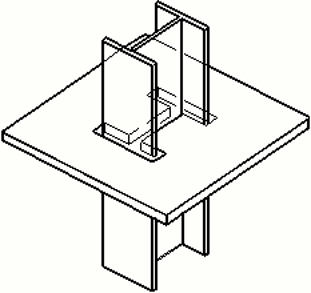

钢柱在切割时会穿过板。 |
|
|
混凝土柱在切割时会穿过板。 |
|
|
混凝土柱在板中创建切割。 |
选择顺序
-
选择主零件（柱）。
-
选择次零件。
选择次零件后自动创建该节点。
图片选项卡
使用图片选项卡可以控制间隙尺寸，以及间隙两侧的尺寸是否相同。
间隙的一侧
定义间隙两侧的尺寸是否相同。
|
选项 |
描述 |
|---|---|
|
|
间隙两侧的尺寸相同。 |
|
|
间隙两侧的尺寸不同。 |
间隙尺寸
|
描述 |
|
|---|---|
|
1 |
柱和次零件之间的垂直间隙。 |
|
2 |
柱和次零件之间的水平间隙。 |
|
3 |
柱和次零件之间的水平间隙。 要定义该尺寸，请选择两侧间隙不同的选项。 |
|
4 |
柱和次零件之间的垂直间隙。 要定义该尺寸，请选择两侧间隙不同的选项。 |
零件切割
| 选项 | 描述 |
|---|---|
|
|
始终通过整个主零件创建切割。 |
|
|
定义从次零件边缘开始的切割深度。 |
参数选项卡
使用参数选项卡可以控制切割的属性和类型。
切割属性
|
选项 |
描述 |
|---|---|
|
最大矩形尺寸 |
定义矩形切割的最大尺寸。 |
|
切割与主零件垂直 |
定义切割是否与主零件垂直。 此选项适用于矩形切割。 |
|
切割零件名称 |
定义切割零件的名称。 |
切割类型
|
选项 |
描述 |
|---|---|
|
|
默认值 创建精确切割或矩形切割。 自动默认值可更改此选项。 |
|
|
矩形 使用切割零件边缘的坐标创建矩形切割。 |
|
|
精确 沿切割零件的边缘创建切割。切割零件必须与所切割的零件垂直。 可将该选项用于 I 型截面、圆截面和管状界面。 |
|
|
自动 该选项根据在最大矩形尺寸中定义的切割大小选择切割类型。 如果切割零件的大小大于在最大矩形尺寸中定义的大小，将创建精确切割。否则创建矩形切割。 |
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
