支柱双板 (87)
支柱双板 (87) 使用两块板来连接纵梁和支柱。连接板用螺栓固定在纵梁的腹板上，支撑板则焊接到连接板和支柱上。
已创建的组件
-
节点板
-
支撑板
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
纵梁用两块板连接到支柱 |
选择顺序
-
选择主零件。
-
选择次零件。
选择次零件后自动创建该节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
连接板 |
|
2 |
支撑板 |
图片选项卡
使用图片选项卡可以控制节点的几何形状。

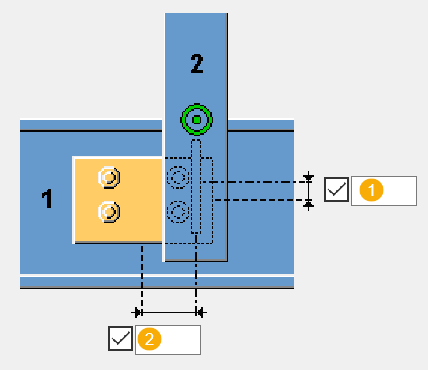

尺寸
| 描述 | |
|---|---|
|
1 |
支撑板的垂直位置。 主零件上边缘与支撑板中心线之间的距离。 默认情况下，该距离等于从主零件上边缘到主零件中心线的距离。 |
|
2 |
次零件底部边缘与支撑板中心线之间的垂直距离。 默认情况下，距离为零。 |
| 描述 | |
|---|---|
|
1 |
支撑板中心点与连接板中心点之间的垂直距离。 默认情况下，距离为零。 |
|
2 |
连接板的偏心率 支柱中心线与连接板中心点之间的水平距离。 默认情况下，偏心为零。 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 | 默认值 |
|---|---|---|
|
连接板 |
连接板的厚度和宽度。 |
矩形板的厚度：10 mm. 宽度：120 mm |
|
支撑板 |
支撑板的厚度和高度。 |
厚度：12 mm 高度取决于螺栓选项卡上定义的螺栓距离。 |
参数选项卡
使用参数选项卡可定义连接板方向和切角。
板类型
| 选项 | 描述 |
|---|---|
|
|
默认值 矩形 自动默认值可更改此选项。 |
|
|
矩形 |
|
|
Diamond |
|
|
三角形 |
|
|
圆形 |
|
|
螺栓矩形 板尺寸由您在螺栓选项卡中输入的值来确定。 |
|
|
螺栓循环 板尺寸由您在螺栓选项卡中输入的值来确定。 |
倾斜情况下的板方向
| 选项 | 描述 |
|---|---|
|
|
默认值 垂直于次零件 自动默认值可更改此选项。 |
|
|
垂直于次零件 |
|
|
导向主零件 |
板方向
| 选项 | 描述 |
|---|---|
|
|
默认值 水平 自动默认值可更改此选项。 |
|
|
垂直 |
|
|
水平 |
折角类型
| 选项 | 描述 |
|---|---|
|
|
默认值 无折角 自动默认值可更改此选项。 |
|
|
无折角 |
|
|
线折角 定义水平和垂直折角尺寸。 |
|
|
圆切角 定义切角半径。 |
“螺栓”选项卡
使用螺栓选项卡可以定义螺栓属性。

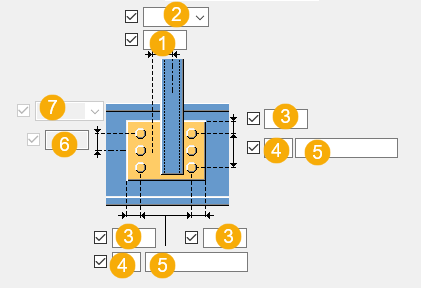

螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
水平螺栓组位置的尺寸。 |
|
2 |
选择水平螺栓组位置的尺寸测量方式。
|
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
螺栓的数量。 |
|
5 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
6 |
垂直螺栓组位置的尺寸。 |
|
7 |
选择垂直螺栓组位置的尺寸测量方式。
|
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
栓接方向
|
选项 |
描述 |
|---|---|
|
|
默认值 栓接方向 1 自动默认值可更改此选项。 |
|
|
栓接方向 1 |
|
|
栓接方向 2 |
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
