简支角钢 2 (82)
简支角钢 2 (82) 使用螺栓连接或焊接角钢将一个梁连接到最多三个梁。
已创建的组件
-
角钢
-
加劲肋
-
垫板
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
通过螺栓连接的角钢连接到梁的三个梁 |
选择顺序
-
选择主零件（梁）。
-
选择第一个次零件（梁）。
-
选择第二个次零件（梁）。
-
选择第三个次零件（梁）。
您最多可以选择三个次零件。
-
单击鼠标中键创建节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
角钢 |
“图形”选项卡
使用图片选项卡可控制角钢夹板的尺寸和位置。
尺寸
| 描述 | |
|---|---|
|
1 |
主零件与角钢夹板之间的间隙 |
|
2 |
次零件的切割长度 割定义为起始于角钢边缘。 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
近侧 L 远侧 L |
从型材目录中选择一个型材。 |
|
顶部 N/S 加劲肋 底部 N/S 加劲肋 |
加劲肋的厚度和宽度 |
|
顶部 F/S 加劲肋 底部 F/S 加劲肋 |
加劲肋的厚度和宽度 |
|
近侧垫板 远侧垫板 |
垫板的厚度和宽度以及近侧垫板的高度 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡可定义角钢方向和角钢侧以及梁切割。
角钢方向
| 选项 | 选项 | 描述 |
|---|---|---|
|
|
|
默认值 较长的肢是水平的。 自动默认值可更改此选项。 |
|
|
|
较长的肢是水平的。 |
|
|
|
较长的肢是垂直的。 |
角钢偏移
定义角钢从节点中心的偏移。
梁末端切割
| 选项 | 描述 |
|---|---|
|
|
默认值 Tekla Structures 根据节点几何形状确定如何切割梁末端。 自动默认值可更改此选项。 |
|
|
Tekla Structures 根据节点几何形状确定如何切割梁末端。 自动 |
|
|
创建斜切。 |
|
|
创建方形切割。 |
角钢侧
| 选项 | 描述 |
|---|---|
|
|
默认值 在两侧创建角钢。 自动默认值可更改此选项。 |
|
|
在两侧创建角钢。 |
|
|
在一侧创建角钢。 |
|
|
延伸角钢。 |
梁底部切割
| 选项 | 描述 |
|---|---|
|
|
默认值 Tekla Structures 根据节点几何形状确定如何切割梁底部。 自动默认值可更改此选项。 |
|
|
Tekla Structures 根据节点几何形状确定如何切割梁底部。 自动 |
|
|
不切割梁底部。 |
|
|
切割梁底部。 |
“螺栓”选项卡

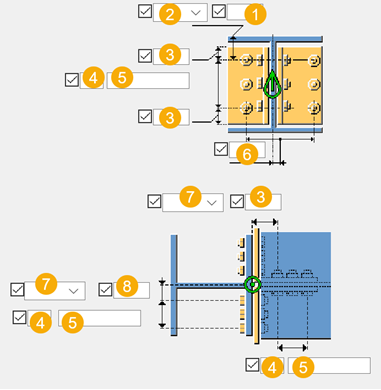

使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。
螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
垂直螺栓组位置的尺寸。 |
|
2 |
选择垂直螺栓组位置的尺寸测量方式。
|
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
螺栓的数量。 |
|
5 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
6 |
水平螺栓组位置的尺寸。 |
|
7 |
应安装螺栓的位置。 |
|
8 |
从主零件中心线到螺栓组的尺寸 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
选择在其中创建槽孔的主零件和次零件。
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
角钢上的螺栓交错排列
| 选项 | 描述 |
|---|---|
|
|
默认值 螺栓不交错排列。 自动默认值可更改此选项。 |
|
|
螺栓不交错排列。 |
|
|
螺栓交错排列。 |
|
|
螺栓交错排列。 |
加劲肋选项卡
使用加劲肋选项卡可定义加劲肋位置和尺寸。
创建加劲肋
| 选项 | 描述 |
|---|---|
|
|
默认值 不创建加劲肋。 自动默认值可更改此选项。 |
|
|
不创建加劲肋。 |
|
|
创建带倒角的完整加劲肋。 |
|
|
创建完整的方形加劲肋。 |
|
|
创建完整加劲肋。在三侧创建焊接预加工。 |
|
|
创建完整加劲肋。在两侧创建焊接预加工。 |
加劲肋位置
| 描述 | |
|---|---|
|
1 |
顶部近侧加劲肋和梁翼缘边缘之间的尺寸 |
|
2 |
底部近侧加劲肋和梁翼缘边缘之间的尺寸 |
|
3 |
顶部远侧加劲肋和梁翼缘边缘之间的尺寸 |
|
4 |
底部远侧加劲肋和梁翼缘边缘之间的尺寸 |
加劲肋尺寸
| 描述 | |
|---|---|
|
1 |
从梁的水平偏移 |
|
2 |
到倒角底角的垂直尺寸 |
|
3 |
倒角角度 |
开口选项卡
使用开口选项卡可为次梁创建槽口并控制槽口形状和尺寸。
槽口形状
| 选项 | 描述 |
|---|---|
|
|
选择槽口形状并定义圆槽口的半径。 |
槽口侧
| 选项 | 描述 |
|---|---|
|
|
默认值 在两侧创建槽口。 自动默认值可更改此选项。 |
|
|
自动 |
|
|
在左侧创建槽口。 |
|
|
在两侧创建槽口。 |
|
|
在右侧创建槽口。 |
倒角槽口
| 选项 | 描述 |
|---|---|
|
|
定义倒角槽口狭窄部分的长度。 |
槽口尺寸
| 描述 | |
|---|---|
|
1 |
垂直尺寸 在以下位置定义圆倒角的半径：
|
|
2 |
水平槽口尺寸 |
|
3 |
定义最小开口间隙。 默认情况下，间隙等于主零件圆半径。 当您定义间隙时：
|
焊接准备选项卡
使用焊接准备选项卡可定义梁末端焊接预加工类型和尺寸。

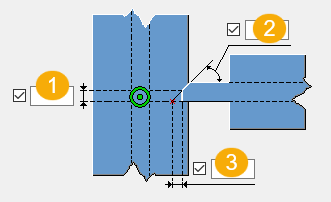

翼缘的焊接预加工
| 描述 | |
|---|---|
|
1 |
焊接的翼缘间隙 |
|
2 |
翼缘预加工角度（以度为单位） |
|
3 |
焊缝与梁翼缘底部的边距 |
焊接出入孔
| 描述 | |
|---|---|
|
1 |
焊接出入孔的半径 |

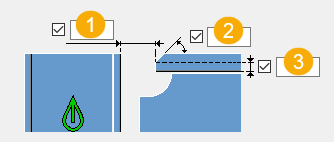

腹板的焊接预加工
| 描述 | |
|---|---|
|
1 |
水平翼缘切割 焊缝与梁腹板的边距 |
|
2 |
翼缘切割角度 腹板预加工角度（以度为单位） |
|
3 |
垂直翼缘切割 焊接的腹板间隙 |
|
4 |
圆形焊接出入孔和半径（焊接出入孔/槽口根据您输入的半径进行倒角） |
|
5 |
水平腹板切割 |
|
6 |
腹板切割角度 |
|
7 |
垂直腹板角度 |
通用选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
