承压板 (7)

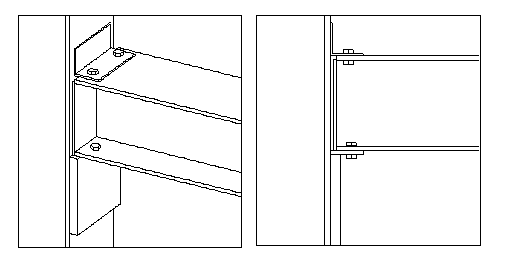

承压板 (7) 将梁连接到柱。焊接到柱的控制台支座板承受剪力。梁上翼缘栓接到 L 形截面。下翼缘栓接到垫板。
已创建的组件
-
控制台支座板
-
端板
-
垫板
-
角钢（L 形截面）
-
螺栓
-
焊缝
适用于
| 选项 | 描述 |
|---|---|
|
|
梁连接到柱。已创建角钢、垫板和控制台。 |
选择顺序
-
选择主零件（柱）。
-
选择次零件（梁）。
选择次零件后自动创建该节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
角钢（L 形截面） |
|
2 |
端板 |
|
3 |
垫板 |
|
|
控制台支座板 |
图片选项卡
使用图片选项卡可以定义节点尺寸。

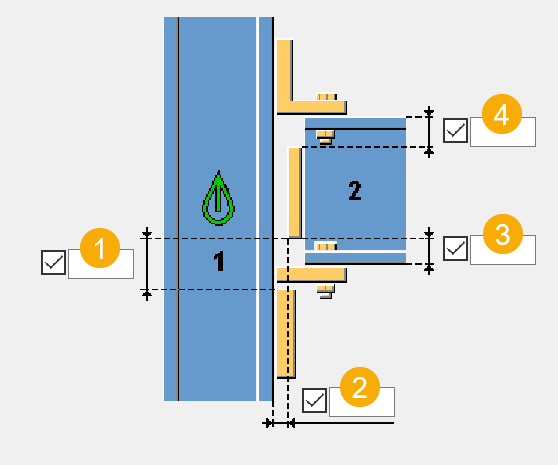

尺寸
| 描述 | 默认值 | |
|---|---|---|
|
1 |
控制台支座边缘到端板下边缘的距离。
|
|
|
2 |
端板与柱之间的间隙。 |
10 mm |
|
3 |
端板边缘到梁下边缘的距离。 正值使端板下边缘上移，负值使其下移。 |
端板下边缘设置为与梁下边缘相同的位置。 |
|
4 |
端板边缘到梁上边缘的距离。 正值使端板上边缘下移，负值使其上移。 |
10 mm |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 | |
|---|---|---|
|
位置 |
控制台支座的厚度、宽度和高度。 |
厚度：30 mm 如果宽度保留为空，则使用次梁宽度。 如果高度保留为空，则使用次梁高度。 |
|
端板 |
端板的厚度和宽度。 |
厚度：等于次零件腹板厚度（四舍五入到厚度 8、10、12、16、20、25、30、35、40、45 等）。 如果宽度保留为空，则使用次梁宽度。 |
|
装配板 |
垫板的厚度。 |
10 mm |
|
L 形截面 |
从型材目录中选择一个型材。 |
L100-6 |
|
L形拖架 |
从型材目录中选择一个型材。 可以在端板下创建角度控制台。在使用 L 控制台时，不会创建垫板和控制台支座板。 |
参数选项卡
使用参数可控制端板间隙大小。
间隙尺寸

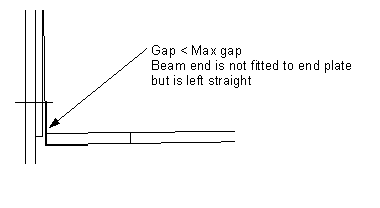

定义端板和次梁之间间隙的限制值。当梁略微弯曲或倾斜时，可以使用此值来确定末端角度是否小到可以将梁末端视为平直。
如果实际间隙小于此值，则梁末端保持平直。
如果实际间隙大于此值，则梁末端接合到端板上。
控制 Blt 选项卡
使用控制 Blt 选项卡可定义控制台支座板的螺栓组尺寸和螺栓属性。

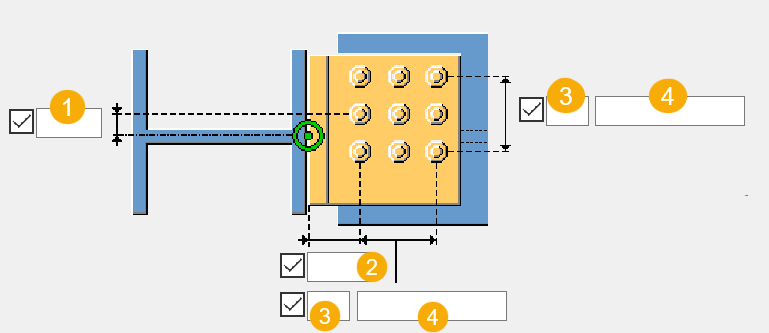

螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
水平螺栓组位置的尺寸。 |
|
2 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
3 |
螺栓的数量。 |
|
4 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
L 剖面 Blt 选项卡
使用 L 剖面 Blt 选项卡可定义 L 形截面螺栓的螺栓组尺寸和螺栓属性。

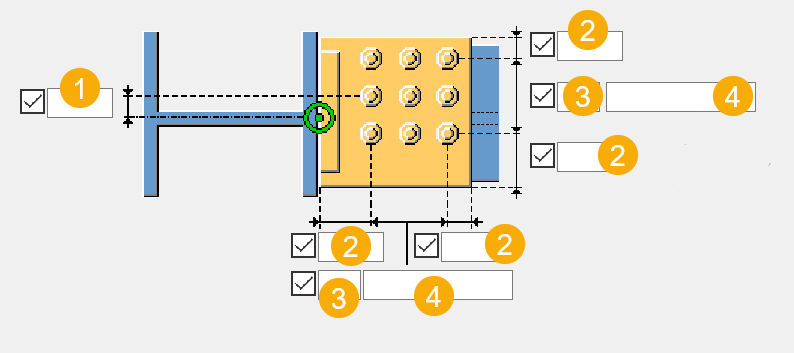

螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
水平螺栓组位置的尺寸。 |
|
2 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
3 |
螺栓的数量。 |
|
4 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
