美国支座节点 2 (73)
美国支座节点 2 (73) 将梁连接到柱上。支座型材始终沿着与梁平行的线放置。您可以将节点与旋转和倾斜的梁和柱一起使用。稳定装置可以作为梁和柱之间的附加连接零件放置。
已创建的组件
-
支座型材
-
加劲肋
-
稳定装置
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
梁连接到带有支座型材的柱 |
选择顺序
-
选择主零件（柱）。
-
选择次零件（梁）。
选择次零件后自动创建该节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
支座型材 |
图片选项卡
使用图片选项卡可定义节点的偏移尺寸。

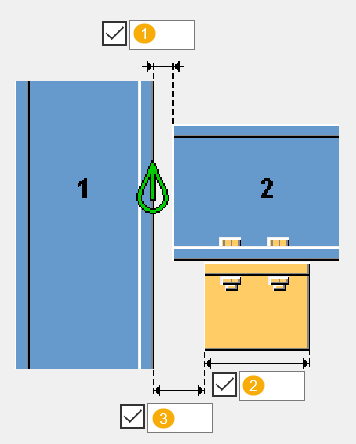

偏移尺寸
| 描述 | |
|---|---|
|
1 |
次零件与主零件的偏移 |
|
2 |
支座的长度 |
|
3 |
支座与主零件的偏移 |

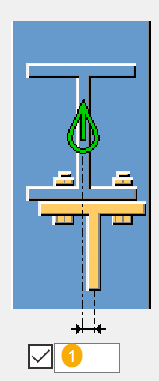

| 描述 | |
|---|---|
|
1 |
支座距节点中心的偏移量 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 | 默认值 |
|---|---|---|
|
加劲肋 |
加劲肋的厚度、宽度和高度 |
高度和宽度的默认值基于支座型材的尺寸。 默认的加劲肋厚度为¼” 或 6 mm，具体取决于模型中使用公制还是英制单位。 仅当角钢截面用于支座时，才能在节点中放置加劲肋。 |
|
支座型材 |
从截面目录中选择一个截面。 |
|
|
稳定装置截面 |
从截面目录中选择一个截面。 除非您选择截面，否则不会创建稳定装置。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡可定义支座接合、位置和方向，以及加劲肋的位置、形状和折角。
支座槽和接合
| 选项 | 描述 |
|---|---|
|
支座槽和接合 |
选择如何在支座上开槽并将其接合到柱上。
|
梁末端切割
定义次梁末端的切割方式。从侧面查看梁。
|
选项 |
描述 |
|---|---|
|
|
默认值 方形 自动默认值可更改此选项。 |
|
|
方形 对次梁末端进行方形切割。 |
|
|
斜角 切割平行于主零件边缘的次梁末端。 |
支座位置
| 选项 | 描述 |
|---|---|
|
|
默认值 支座位于梁的底部。 自动默认值可更改此选项。 |
|
|
支座位于梁的底部。 |
|
|
支座位于梁的顶部。 |
|
|
支座同时位于梁的顶部和底部。 |
梁接合
| 选项 | 描述 |
|---|---|
|
|
默认值 梁开槽。 自动默认值可更改此选项。 |
|
|
梁开槽。梁末端被切割。 |
|
|
梁开槽。梁末端未切割。 |
|
|
梁未接合到柱上。 |
|
|
梁接合到柱上。 |
支座方向
| 选项 | 描述 |
|---|---|
|
|
默认值 Standard 支座，未旋转 自动默认值可更改此选项。 |
|
|
Standard 支座，未旋转 |
|
|
支座旋转。 |
支座到梁
| 选项 | 描述 |
|---|---|
|
|
默认值 支座栓接到梁上。 自动默认值可更改此选项。 |
|
|
支座栓接到梁上。 |
|
|
支座焊接到梁上。 |
加劲肋位置
| 选项 | 描述 |
|---|---|
|
|
默认值 加劲肋未放置在支架上。 自动默认值可更改此选项。 |
|
|
加劲肋未放置在支架上。 |
|
|
加劲肋已置于左侧。 |
|
|
加劲肋已置于中间。 |
|
|
加劲肋已置于右侧。 |
加劲肋形状
| 选项 | 描述 |
|---|---|
|
|
默认值 矩形加劲肋 自动默认值可更改此选项。 |
|
|
矩形加劲肋 |
|
|
三角形加劲肋 |
加劲肋平移
| 描述 | |
|---|---|
|
1 |
末端加劲肋与支座端的偏移量 |
|
2 |
中间加劲肋与支座中心线的偏移量 |
加劲肋切角尺寸
| 描述 | |
|---|---|
|
1 |
水平折角尺寸 |
|
2 |
垂直折角尺寸 |
折角类型
| 选项 | 描述 |
|---|---|
|
|
默认值 线折角 自动默认值可更改此选项。 |
|
|
线折角 |
|
|
凸起切角 |
|
|
凹入折角 |
“螺栓”选项卡
使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。

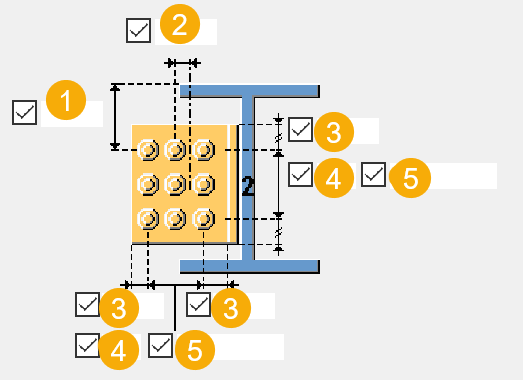

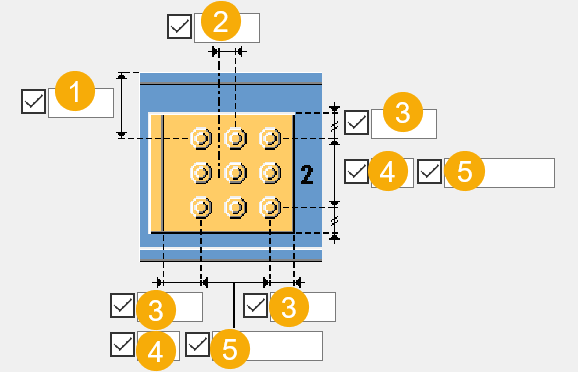

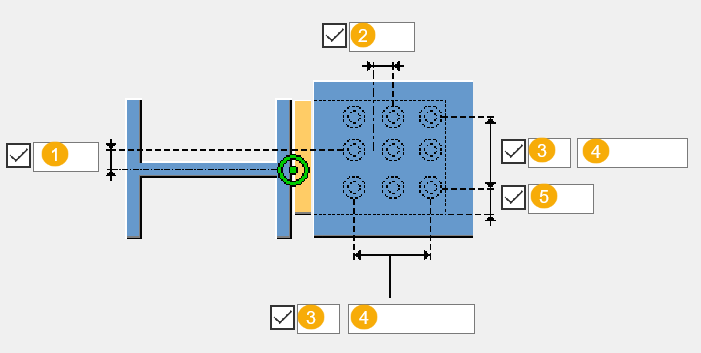

螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
从主零件中心线开始的水平螺栓组位置尺寸 |
|
2 |
次零件的水平螺栓组位置尺寸 |
|
3 |
螺栓的数量。 |
|
4 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
5 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
稳定装置选项卡
使用稳定装置选项卡定义稳定装置接合、位置和方向。
稳定装置开槽和接合
| 选项 | 描述 |
|---|---|
|
稳定装置开槽和接合 |
选择如何在稳定装置上开槽并将其接合到柱上：
|
稳定装置位置
请注意，稳定装置不能与支座放置在同一位置。
| 选项 | 描述 |
|---|---|
|
|
默认值 稳定装置放置在梁的左侧。 自动默认值可更改此选项。 |
|
|
稳定装置放置在梁的左侧。 |
|
|
稳定装置放置在梁的右侧。 |
|
|
稳定装置放置在梁的顶部。 |
|
|
稳定装置放置在梁的底部。 |

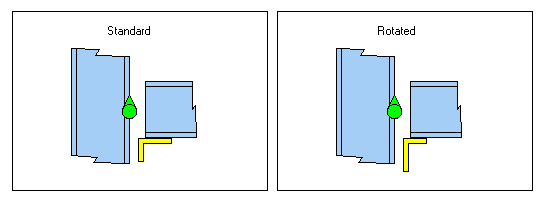

稳定装置方向
定义稳定装置的方向。例如，如果稳定装置是不等肢角钢，则非垂直倾斜梁的标准选项将角钢的最长肢与梁平行，将最短肢与柱平行。选择旋转选项会反转此设置。
| 选项 | 描述 |
|---|---|
|
|
默认值 Standard 自动默认值可更改此选项。 |
|
|
Standard |
|
|
旋转 |

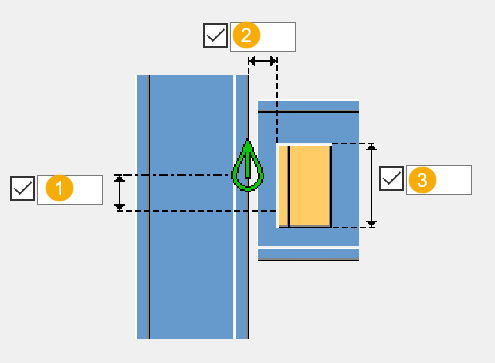

稳定装置尺寸
| 描述 | |
|---|---|
|
1 |
稳定装置在垂直于梁的方向上偏移 默认情况下，没有偏移。 |
|
2 |
稳定装置与柱的偏移量 默认情况下，没有偏移。 |
|
3 |
稳定装置长度 |
稳定装置到梁
| 选项 | 描述 |
|---|---|
|
|
默认值 稳定装置焊接到梁上。 自动默认值可更改此选项。 |
|
|
稳定装置用螺栓连接到梁上。 |
|
|
稳定装置焊接到梁上。 |
稳定装置到柱
请注意，如果柱有管钢型材，则不会考虑此设置，稳定装置将焊接到柱上。
| 选项 | 描述 |
|---|---|
|
|
默认值 稳定装置焊接到柱上。 自动默认值可更改此选项。 |
|
|
稳定装置焊接到柱上。 |
|
|
稳定装置用螺栓固定在柱上。 |
稳定装置螺栓选项卡
使用稳定装置螺栓选项卡可定义螺栓组尺寸以及螺栓位置和直径。在螺栓选项卡上定义其余螺栓属性。
螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
垂直螺栓组位置的尺寸。 |
|
2 |
水平螺栓组位置的尺寸。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
螺栓的数量。 |
|
5 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
