抗风柱 (5)

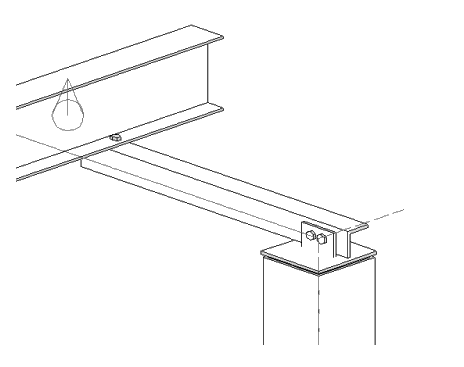

抗风柱 (5) 通过使用单个 L 形型材或双座型材将橼子连接到抗风柱。在抗风柱上增加一个顶板，顶板上的垂直板与支座相连。可以在橼子的上方或下方创建支座，并相应地调整抗风柱。支座可以栓接或焊接到橼子和垂直板。
已创建的组件
-
垂直板
-
顶板
-
L/T 支座型材
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
连接到抗风柱的橼子。板偏移选项。 |
|
|
抗风柱到梁节点。 |
选择顺序
-
选择主零件（抗风柱）。
-
选择次零件（橼子）。
选择次零件后自动创建该节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
顶板 |
|
2 |
垂直板 |
|
3 |
L/T 支座型材 |
图片选项卡
使用图片选项卡可以定义节点尺寸。
尺寸
| 描述 | |
|---|---|
|
1 |
橼子与支座之间的距离。 |
|
2 |
如果支座是栓接的，则此尺寸是橼子一侧支座的螺栓边距。 如果支座是焊接的，则此尺寸是从橼子中心线到支座边缘的距离。 |
|
3 |
从橼子中心到最近的板螺栓的距离。 |
|
4 |
螺栓边距。 |
|
5 |
顶板边缘沿平行于支座的方向延伸。 |
|
6 |
垂直板与支座之间的距离。 |
|
7 |
柱中心线与垂直板之间的距离。 |
|
8 |
顶板边缘沿垂直于支座的方向延伸。 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
垂直板 |
垂直板的厚度。 |
|
顶板 |
顶板的厚度。 |
|
L/T 型材 |
从型材目录中选择一个型材。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡可定义支座类型、方向和位置。
支座类型
| 选项 | 描述 |
|---|---|
|
|
默认值 近侧支座。 自动默认值可更改此选项。 |
|
|
近侧支座。 |
|
|
远侧支座。 |
|
|
两侧支座。 |
支座方向
| 选项 | 描述 |
|---|---|
|
|
默认值 较长的肢是水平的。 自动默认值可更改此选项。 |
|
|
较长的肢是水平的。 |
|
|
较长的肢是垂直的。 |
支座位置
| 选项 | 描述 |
|---|---|
|
|
默认值 支座在橼子的下方。 自动默认值可更改此选项。 |
|
|
支座在橼子的下方。 |
|
|
支座在橼子的上方。 |
板螺栓选项卡
使用板螺栓选项卡可定义螺栓组尺寸、螺栓属性和到支座的垂直板节点。

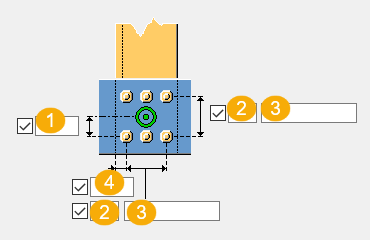

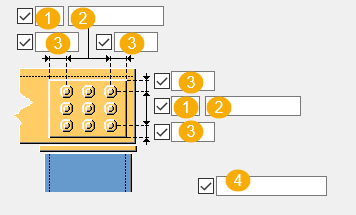

螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
螺栓的数量。 |
|
2 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
定义从螺栓组中删除哪些螺栓。 输入要删除的螺栓的螺栓编号，用空格分隔各个编号。螺栓编号从左到右、从上到下排列。 |
节点类型
选择垂直板与支座的连接方式。
| 选项 | 描述 |
|---|---|
|
|
默认值 螺栓 自动默认值可更改此选项。 |
|
|
螺栓 |
|
|
焊接 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
梁螺栓
使用梁螺栓选项卡可定义螺栓组尺寸、螺栓属性和到支座的橼子节点。
螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
橼子中心与螺栓之间的距离。 |
|
2 |
螺栓的数量。 |
|
3 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
4 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
节点类型
选择橼子与支座的连接方式。
| 选项 | 描述 |
|---|---|
|
|
默认值 螺栓 自动默认值可更改此选项。 |
|
|
螺栓 |
|
|
焊接 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
