接合腋 (51)
接合腋 (51) 使用连接板和焊接到柱子上的端板将梁连接到柱。
已创建的组件
-
柱板（端板）
-
连接板
-
三角板
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
梁通过连接板和端板连接到柱上 |
选择顺序
-
选择主零件（柱）。
-
选择次零件（梁）。
选择次零件后自动创建该节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
柱端板 |
|
2 |
连接板 |
|
3 |
三角板 |
图片选项卡
使用图片选项卡可以定义节点尺寸。
尺寸
| 描述 | 默认值 | |
|---|---|---|
|
1 |
从次零件边缘的柱板边缘距离。 |
0 |
|
2 |
柱边缘到柱板边缘的距离 |
0.5*连接板宽度 mm |
|
3 |
三角板高度 |
主零件高度/6 毫米 |
|
4 |
三角板宽度 |
主零件高度/6 毫米 |
|
5 |
柱边缘到连接板边缘的距离 |
主零件高度/6 毫米 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 | 默认值 |
|---|---|---|
|
柱板 |
柱板的厚度和高度 |
厚度 = 10 mm 高度 = 主零件高度 - 主零件翼缘厚度 mm |
|
连接板 |
连接板的厚度、宽度和高度 |
厚度 = 10 mm 宽度按照螺栓位置计算。 高度等于主零件高度。 |
|
三角板 |
三角板厚度 |
10 mm |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
“螺栓”选项卡
使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。

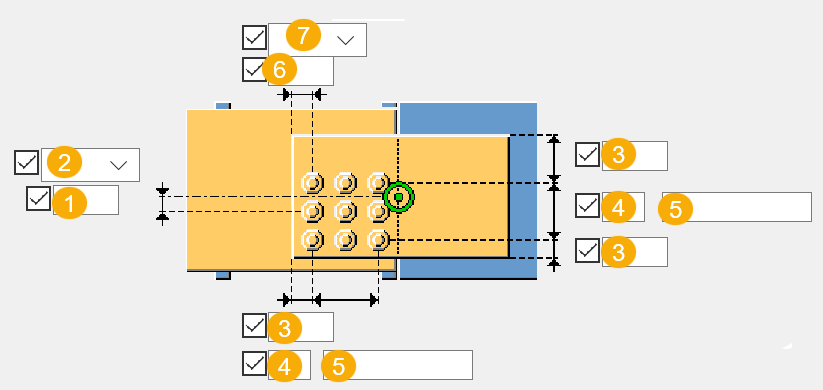

螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
水平螺栓组位置的尺寸。 |
|
2 |
选择水平螺栓组位置的尺寸测量方式。
|
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
螺栓的数量。 |
|
5 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
6 |
垂直螺栓组位置的尺寸。 |
|
7 |
选择垂直螺栓组位置的尺寸测量方式。
|
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
