连接管柱的剪切板(47)

连接管柱的剪切板(47) 通过剪切板将两个梁连接到管柱。剪切板穿过箱形柱。

已创建的组件

  • 剪切板

  • 螺栓

  • 焊缝

适用于

情形 描述

通过剪切板连接到管柱的两个梁

选择顺序

  1. 选择主零件(柱)。

  2. 选择第一个次零件(梁)。

  3. 选择第二个次零件(梁)。

  4. 单击鼠标中键创建节点。

部件检索表

描述

1

剪切板

图片选项卡

使用图片选项卡可定义剪切板位置。

尺寸

描述

1

从主零件边缘到开槽剪切板顶角的距离

2

从主零件边缘到剪切板顶角的距离

3

从主零件边缘到开槽剪切板底角的距离

零件选项卡

使用零件选项卡可定义剪切板属性。

零件

零件 描述

切割板

剪切板的厚度

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

参数选项卡

使用参数选项卡可定义剪切板位置和尺寸。

剪切板外伸

选项 描述

默认值

剪切板不延伸到柱的顶部。

自动默认值可更改此选项。

剪切板不延伸到柱的顶部。

剪切板延伸到柱的顶部。

剪切板位置

选项 描述

默认值

剪切板位于近侧。

自动默认值可更改此选项。

剪切板位于近侧。

剪切板位于远侧。

剪切板位于两侧。

剪切板旋转

选项 描述

默认值

剪切板不旋转。

自动默认值可更改此选项。

剪切板不旋转。

剪切板旋转。

剪切板顶部和底部边缘

选项 描述

默认值

剪切板平行于第一个次零件。

自动默认值可更改此选项。

剪切板平行于第一个次零件。

剪切板垂直于主零件。

剪切板平行于第二个次零件。

到柱端的孔

选项 描述

默认值

未创建到柱端的孔。

自动默认值可更改此选项。

未创建到柱端的孔。

创建到柱端的孔。

尺寸

描述

1

螺栓到剪切板边缘的边距

2

剪切板角部半径

剪切板偏移

描述

1

剪切板从梁中心线偏移

次构件 1 螺栓/次构件 2 螺栓选项卡

使用次构件 1 螺栓次构件 2 螺栓选项卡可定义螺栓组尺寸和螺栓属性。

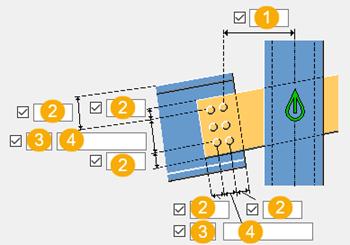

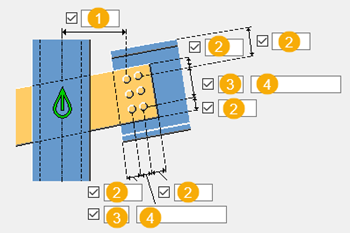

螺栓组尺寸

定义第一个次零件和第二个次零件的尺寸。您还可以指定删除哪些螺栓。

描述

1

水平螺栓组位置的尺寸。

2

螺栓边距。

边距指螺栓中心到零件边缘的距离。

3

螺栓的数量。

4

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

工地/工厂

应安装螺栓的位置。

工地

栓接方向

选项

描述

默认值

栓接方向 1

自动默认值可更改此选项。

栓接方向 1

栓接方向 2

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。

选项

描述

默认值

1

槽孔的垂直尺寸。

0,其结果为圆孔。

2

槽孔的水平尺寸或扩大孔的容许误差。

0,其结果为圆孔。

孔类型

开槽创建槽孔。

扩大创建扩大孔。

无孔将不创建孔。

内螺纹创建内螺纹孔。

旋转槽

当孔类型为开槽时,此选项旋转槽孔。

开槽于

在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。

如果您只想创建一个孔,请清除所有复选框。

要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改

增加螺栓长度

定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。

次构件 1 槽口/次构件 2 槽口选项卡

使用次构件 1 槽口次构件 2 槽口选项卡可定义次零件槽口尺寸。

剪切板顶角形状

选项 选项 描述

默认值

方形

自动默认值可更改此选项。

自动

方形

方形

斜角

不开槽

剪切板底角形状

选项 选项 描述

默认值

方形

自动默认值可更改此选项。

自动

方形

方形

斜角

不开槽

剪切板切割

选项 选项 描述

默认值

方形

自动默认值可更改此选项。

方形

斜角

顶部槽口

选项 选项 描述

默认值

Tekla Structures 根据节点几何形状确定是否创建槽口。

自动默认值可更改此选项。

自动

Tekla Structures 根据节点几何形状确定是否创建槽口。

不开槽

创建槽口,也会切割梁腹板。

创建槽口,仅切割翼缘。

底部槽口

选项 选项 描述

默认值

Tekla Structures 根据节点几何形状确定是否创建槽口。

自动默认值可更改此选项。

自动

Tekla Structures 根据节点几何形状确定是否创建槽口。

不开槽

创建槽口,也会切割梁腹板。

创建槽口,仅切割翼缘。

梁切割半径

描述

1

定义顶部和底部梁切割的半径。

螺栓的交错排列

选项 描述

选择螺栓的交错排列方式。

梁末端接合

选项 描述

默认值

方形

自动默认值可更改此选项。

方形

斜角

倾斜

主槽口选项卡

使用主槽口选项卡可定义剪切板的主零件切割。

尺寸

描述

1

定义穿过主零件的剪切板切割。

2

选择折角形状。

3

为剪切板创建的切割的水平尺寸。

4

为剪切板创建的切割的角部半径。

5

为剪切板创建的切割的垂直尺寸。

在顶部和底部创建相同的尺寸。

梁切割选项卡

使用梁切割选项卡可控制焊接衬垫板、焊接出入孔、梁端预加工和翼缘切割。

零件

选项 描述

背杆

焊接衬垫板的厚度和宽度

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

抛光

描述如何处理零件表面。

焊接出入孔尺寸

描述

1

次零件上翼缘与主零件之间的间隙。

2

顶部和底部焊接出入孔的垂直尺寸。

3

顶部和底部焊接出入孔的水平尺寸。

4

次零件腹板与主零件之间的间隙。

Tekla Structures 会将您在此处输入的值添加到您在图形选项卡上输入的间隙。

5

次零件下翼缘与主零件之间的间隙。

Tekla Structures 会将您在此处输入的值添加到您在图形选项卡上输入的间隙。

焊接出入孔

选项

描述

默认值

默认值

圆形焊接出入孔

自动默认值可更改此选项。

圆形焊接出入孔

方形焊接出入孔

斜形焊接出入孔

圆形焊接出入孔,其半径可以在 中定义

延长的锥形焊接出入孔,其半径和尺寸可以在 中定义

锥形焊接出入孔,其半径可以在 中定义

大写的 R 定义大半径(高度)。

小写的 r 定义小半径。

R = 35

r = 10

梁端预加工

选项

描述

默认值

上翼缘和下翼缘为预加工的。

自动默认值可更改此选项。

自动

上翼缘和下翼缘为预加工的。

梁端未预加工。

上翼缘和下翼缘为预加工的。

上翼缘为预加工的。

下翼缘为预加工的。

翼缘切割

上翼缘选项

下翼缘选项

描述

默认值

不切割翼缘。

自动默认值可更改此选项。

不切割翼缘。

切割翼缘。

焊接衬垫板

选项 描述

默认值

在翼缘内部创建衬垫板。

自动默认值可更改此选项。

不创建衬垫板。

在翼缘内部创建衬垫板。

在翼缘外部创建衬垫板。

焊接衬垫板长度

在选项下面的框中输入焊接衬垫板的长度。

选项

描述

默认值

衬垫板的绝对长度

自动默认值可更改此选项。

衬垫板的绝对长度

超出翼缘边缘的外部延伸

焊接衬垫板位置

选项

描述

输入一个正值或负值以相对于翼缘末端移动衬垫板前端。

构件类型

定义焊接衬垫板焊缝的位置。如果您选择工厂选项,Tekla Structures 将在构件中包括衬垫板。

通用选项卡

请单击下面的链接了解更多信息:

通用选项卡

分析选项卡

请单击下面的链接了解更多信息:

分析选项卡

焊缝选项卡

请单击下面的链接了解更多信息:

创建焊缝
