支座(39)

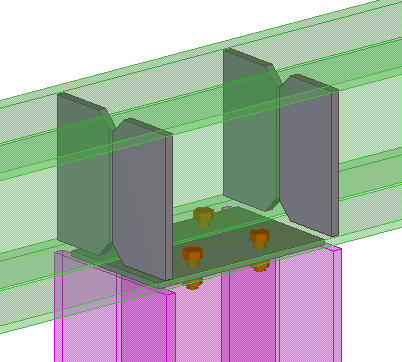

支座(39) 使用端板将柱头与一个或两个梁相连接。端板焊接到柱头，并用螺栓连接到次零件的下翼缘。
已创建的对象
- 端板
- 加劲肋
- 螺栓
- 垫板（可选）
用于
| 情形 | 描述 |
|---|---|
|
|
带有端板和加劲肋的支座节点。 |
|
|
两根梁连接到柱帽板。梁的加劲肋选项。 |
选择顺序
- 选择主零件（柱）。
- 选择第一个次零件（梁）。
- 选择第二个次零件（梁）。
- 单击鼠标中键创建节点。
“图形”选项卡
使用图形选项卡可控制端板和加劲肋的尺寸与位置。
| 描述 | |
|---|---|
|
1 |
第一个和第二个次零件之间的距离。 |
|
2 |
端板与次零件之间的距离。 |
|
3 |
端板与主零件边缘的距离。 正值可使端板边缘向柱轴移近，因此会减小板尺寸。负值可增大板尺寸。 默认值为 10 mm。 |
|
4 |
加劲肋板和次梁翼缘之间的间隙。默认值为 0 mm。 |
|
5 |
加劲肋的位置。 默认情况下，会将加劲肋放置到与柱翼缘相同的平面。正偏移值会将加劲肋向右移动，负偏移值会将加劲肋向左移动。 |
梁末端切割
定义次梁末端的切割方式。从侧面查看梁。
|
选项 |
描述 |
|---|---|
|
|
默认值 方形 自动默认值可更改此选项。 |
|
|
方形 对次梁末端进行方形切割。 |
|
|
斜角 切割平行于主零件边缘的次梁末端。 |
端板边缘尺寸
| 描述 | |
|---|---|
|
1 |
端板距主零件边缘的宽度 |
零件选项卡
使用零件选项卡可控制端板、加劲肋和垫板的属性。
零件
| 选项 | 描述 | 默认值 |
|---|---|---|
| 端板 |
默认情况下，宽度由螺栓组水平边缘距离定义，高度由板边缘与柱左边缘和右边缘之间的距离定义。 |
端板厚度的默认值是 0.5*螺杆直径。 |
| 加劲肋 |
输入厚度值以创建加劲肋。如果您不输入任何值，则不会创建加劲肋。 |
|
| 垫板 |
垫板是用作螺栓头和次梁翼缘之间垫板的小矩形板。 如果未定义板厚度，则不创建板。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
抛光 |
描述如何处理零件表面。 |
舍入端板尺寸
定义用于舍入端板尺寸的值。例如，如果您输入 5，板尺寸会舍入到下一个 5 mm，例如将 38 mm 舍入到 40 mm。
参数选项卡
使用参数选项卡可控制折角尺寸和类型以及端板和加劲肋板的方向。
| 描述 | |
|---|---|
|
1 |
折角类型和尺寸。 如果选择无折角 此外，您还可以定义折角垂直和水平尺寸。如果选择弧折角，则水平尺寸是半径，垂直尺寸无影响。 |
|
2 |
选择加劲肋与次梁翼缘相垂直还是平行。 |
|
3 |
与端板的间隙。 定义端板和次零件或主零件之间间隙的限制值。当梁略微弯曲或倾斜时，可以使用此间隙来确定末端角度是否小到可以将梁末端视为平直。 如果实际间隙小于此值，则梁末端保持平直。 如果实际间隙大于此值，则梁末端接合到端板上。 |
|
4 |
选择端板方向。 |
选项，则加劲肋和 I 形型材圆弧之间会发生碰撞。
“螺栓”选项卡
使用螺栓选项卡可控制螺栓属性。

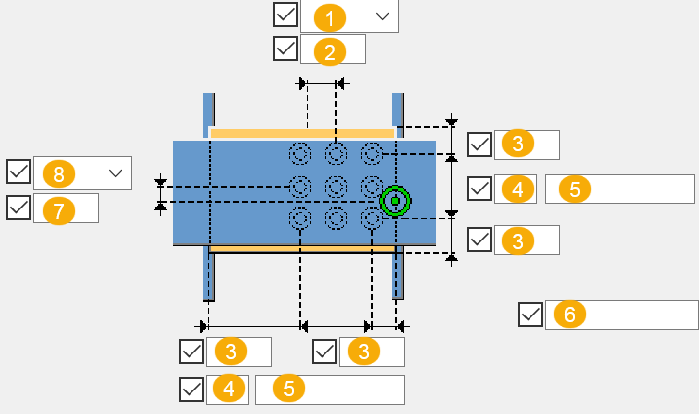

螺栓组尺寸
|
1 |
选择垂直螺栓组位置的尺寸测量方式。
|
|
2 |
垂直螺栓组位置的尺寸。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
螺栓的数量。 |
|
5 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
6 |
定义从螺栓组中删除哪些螺栓。 输入要删除的螺栓的螺栓编号，用空格分隔各个编号。螺栓编号从左到右、从上到下排列。 |
|
7 |
水平螺栓组位置的尺寸。 |
|
8 |
选择水平螺栓组位置的尺寸测量方式。
|
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
螺栓的交错排列
| 选项 | 描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
孔选项卡
使用洞选项卡可控制端板中的镀锌孔。
| 选项 | 描述 |
|---|---|
|
螺栓标准 |
选择螺栓标准。 |
|
螺栓类型 |
选择螺栓类型以定义螺栓应安装的位置。 |
|
数据读取位置 |
您可以选择使用 sinkholes.dat 定义文件来指定水平和垂直偏移的默认值以及上孔和下孔的直径。 按以下顺序搜索该文件：环境通用系统钢文件夹 (..\Environments\common\system\Steel)、模型文件夹、 您也可以选择在组件对话框中定义孔。 |
孔数量
孔组的中心是梁的中点和腋的中点（如果有腋）。孔组由 0 个、1 个、2 个或 4 个孔组成。
| 选项 | 描述 |
|---|---|
|
|
默认值 无孔 自动默认值可更改此选项。 |
|
|
无孔 |
|
|
1 个孔 |
|
|
2 个孔 |
|
|
4 个孔 |
孔位置
| 描述 | |
|---|---|
|
1 |
次梁中心和上孔之间的水平距离。 |
|
2 |
次梁中心和下孔之间的水平距离。 |
|
3 |
次梁中心和上孔之间的垂直距离。 |
|
4 |
次梁中心和下孔之间的垂直距离。 |
|
5 |
下孔的直径。 |
|
6 |
上孔的直径。 |
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
