接合剪切板(38)
接合剪切板(38) 通过焊接到主零件腹板并用螺栓连接到次零件腹板的剪切板连接两个梁。节点在需要时自动创建次梁翼缘的槽口,用于接合剪切板。此连接不能用于梁和柱之间的节点。
已创建的组件
-
剪切板
-
螺栓
-
焊缝
适用于

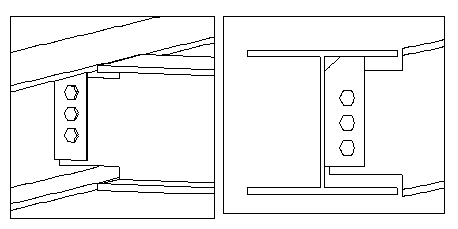

| 情形 | 描述 |
|---|---|
|
|
通过焊接到主零件并用螺栓连接到次零件的剪切板连接的梁。 |
选择顺序
-
选择主零件(梁)。
-
选择次零件(梁)。
选择次零件后自动创建该节点。
部件检索表

| 描述 | |
|---|---|
|
1 |
剪切板 |

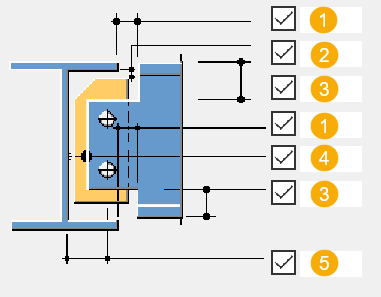

图片选项卡
使用图片选项卡可以定义节点尺寸。
尺寸

| 描述 | 默认值 | |
|---|---|---|
|
1 |
主零件和次零件的上翼缘和下翼缘之间的间隙 |

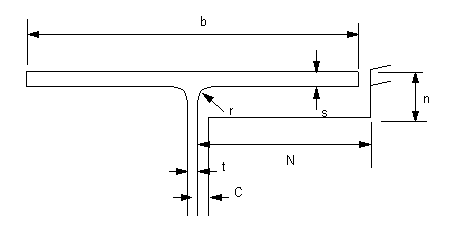

默认情况下,按照以下规则计算槽口的尺寸:
C = t/2 + 2mm,舍入到最接近的毫米数 N = ((b-t)/2) + 10mm,向上舍入到最接近的 2 mm n = (s+r),向上舍入到最接近的 2 mm |
|
2 |
剪切板与主零件翼缘的高度误差 该尺寸不会影响剪切板宽度。 |
0 |
|
3 |
上槽口和下槽口的高度 |
|
|
4 |
从次梁末端到主零件腹板的距离 |
10 mm |
|
5 |
螺栓组与主零件腹板的水平距离 该尺寸影响剪切板宽度。 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
切割板 |
剪切板的厚度和高度 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡可控制板节点。
| 选项 | 描述 |
|---|---|
|
放置 |
选择将剪切板放置在次零件的哪一侧。默认情况下,剪切板放置在左侧。 |
|

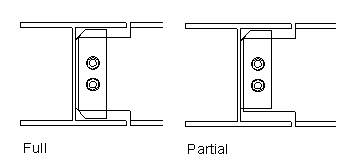

剪切板深度 |
选择剪切板的高度。 默认情况下,创建部分剪切板。您可以在零件选项卡上定义剪切板的高度。 如果创建完整的剪切板,可以在图片选项卡上修改高度误差。
|
|
切角 |
选择剪切板倒角类型。
|
|
x 向倒角 Y 向倒角 |
X 方向是次梁尺寸。 对于凹入倒角和凸起倒角,x 方向是半径。 |
|
次翼缘加 z 方向槽口 次翼缘减 z 方向槽口 |
定义次零件槽口尺寸。 |
|
垂直连接超高切割 垂直连接超低切割 |
选择是否要在剪切板中创建槽口以避免与梁翼缘发生碰撞。 |
|
另一边较低翼缘切割 另一边较高翼缘切割 |
选择是否要在翼缘中创建槽口以避免与剪切板发生碰撞。 |
|
剪切板和翼缘切割距离 |
定义剪切板和翼缘切割之间的距离。 |
|
翼缘斜切角 |
定义法兰中倾斜切割的角度。 |
|
斜切起始处和腹板距离 |
定义腹板中倾斜切割的角度。 |
螺栓
使用螺栓对话框可定义螺栓属性。
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0,其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0,其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时,此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。
如果您只想创建一个孔,请清除所有复选框。
要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改。
通用选项卡
请单击下面的链接了解更多信息:
设计选项卡
请单击下面的链接了解更多信息:
分析选项卡
请单击下面的链接了解更多信息:
焊缝
请单击下面的链接了解更多信息:
