单剪板 (35)
单剪板(35) 通过剪切板将梁连接到梁或柱。
已创建的组件
-
剪切板
-
剪切板外延
-
螺栓
-
槽口
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
通过螺栓连接的剪切板连接到柱的梁。 |
选择顺序
-
选择主零件（柱或梁）。
-
选择次零件（梁）。
选择次零件后自动创建该节点。

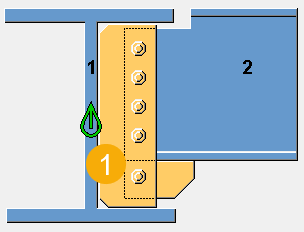

部件检索表
| 描述 | |
|---|---|
|
1 |
剪切板 |

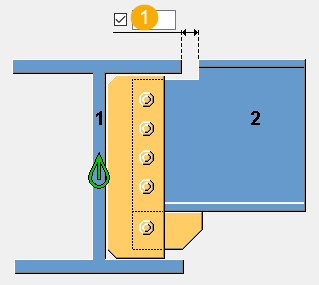

图片选项卡
使用图片选项卡可定义主零件和次零件之间的距离。
尺寸
| 描述 | |
|---|---|
|
1 |
定义主零件和次零件之间的距离。 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
切割板 |
剪切板的厚度和宽度 |
|
腹板顶外伸 |
腹板顶外伸的厚度、宽度和高度 |
|
腹板底外伸 |
腹板底外伸的厚度、宽度和高度 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡可定义剪切板位置、梁末端切割和螺栓模式。

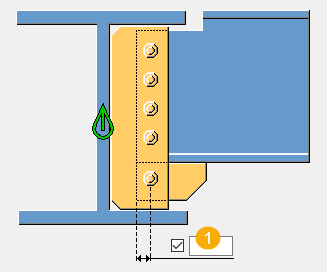

尺寸
| 描述 | |
|---|---|
|
1 |
螺栓到腹板延伸板边缘的边距 |
剪切板位置
| 选项 | 描述 |
|---|---|
|
|
默认值 在近侧创建剪切板。 自动默认值可更改此选项。 |
|
|
在近侧创建剪切板。 |
|
|
在远侧创建剪切板。 |
|
|
在次零件的两侧创建剪切板。 |
螺栓模式
可以为倾斜的梁创建斜角或方形模式的螺栓。
| 选项 | 描述 |
|---|---|
|
|
默认值 螺栓模式与梁末端匹配。 自动默认值可更改此选项。 |
|
|
自动 螺栓模式与梁末端匹配。 |
|
|
斜角模式 |
|
|
方形模式 |
梁末端切割
| 选项 | 描述 |
|---|---|
|
|
默认值 斜角 自动默认值可更改此选项。 |
|
|
自动 斜角 切割与梁末端匹配。 |
|
|
方形 |
|
|
无切割 |
腹板延伸板
| 选项 | 描述 |
|---|---|
|
|
默认值 Tekla Structures 根据节点几何形状确定是否创建板。 自动默认值可更改此选项。 |
|
|
自动 Tekla Structures 根据节点几何形状确定是否创建板。 |
|
|
不创建腹板延伸板。 |
|
|
创建腹板延伸板。 |
焊接准备选项卡
使用焊接准备选项卡可定义梁末端的焊接出入孔。

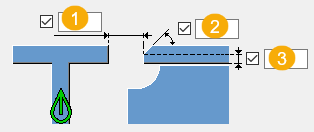

翼缘的焊接预加工
| 描述 | |
|---|---|
|
1 |
焊接的翼缘间隙 |
|
2 |
翼缘预加工角度（以度为单位） |
|
3 |
焊缝与梁翼缘底部的边距 |
焊接出入孔
| 描述 | |
|---|---|
|
1 |
焊接出入孔的半径 |

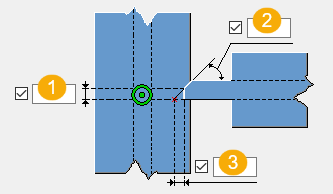

腹板的焊接预加工
| 描述 | |
|---|---|
|
1 |
焊缝与梁腹板的边距 |
|
2 |
腹板预加工角度（以度为单位） |
|
3 |
焊接的腹板间隙 |
开口选项卡
使用开口选项卡可在次梁中创建槽口并控制槽口形状和尺寸。
槽口形状
| 选项 | 描述 |
|---|---|
|
|
选择槽口形状并定义圆槽口的半径。 |
槽口侧
| 选项 | 描述 |
|---|---|
|
|
默认值 在两侧创建槽口。 自动默认值可更改此选项。 |
|
|
自动 |
|
|
在左侧创建槽口。 |
|
|
在两侧创建槽口。 |
|
|
在右侧创建槽口。 |
倒角槽口
| 选项 | 描述 |
|---|---|
|
|
定义倒角槽口狭窄部分的长度。 |
槽口尺寸
| 描述 | |
|---|---|
|
1 |
垂直尺寸 在以下位置定义圆倒角的半径：
|
|
2 |
水平槽口尺寸 |
“螺栓”选项卡
使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。

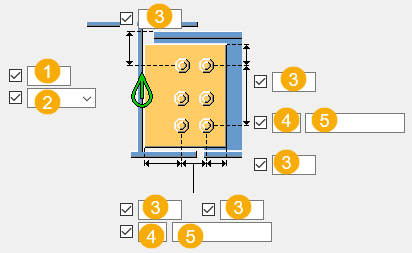

螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
垂直螺栓组位置的尺寸。 |
|
2 |
选择垂直螺栓组位置的尺寸测量方式。
|
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
螺栓的数量。 |
|
5 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
栓接方向
|
选项 |
描述 |
|---|---|
|
|
默认值 栓接方向 1 自动默认值可更改此选项。 |
|
|
栓接方向 1 |
|
|
栓接方向 2 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
