T 形焊接构件 (32)

T 形焊接构件 (32) 使用焊接到主零件且栓接到次梁腹板的 I 形截面的 T 形件,将一个梁连接到柱或另一个梁。

已创建的组件

  • T 形零件

  • 螺栓

  • 焊缝

适用于

情形 描述

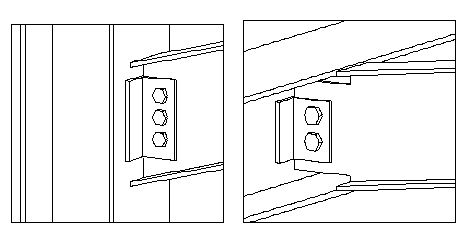

连接到柱并栓接到梁的 T 形焊接构件。

到柱的 T 形焊接构件。

选择顺序

  1. 选择主零件。

  2. 选择次零件。

    选择次零件后自动创建该节点。

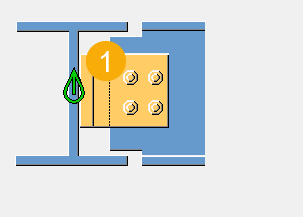

部件检索表

描述

1

T 形零件

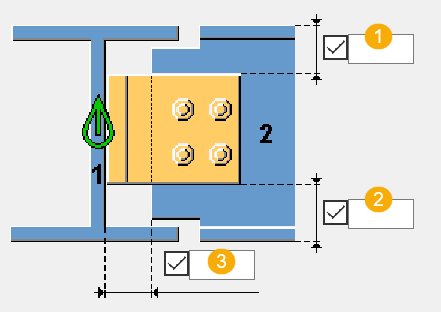

图片选项卡

使用图片选项卡可以定义节点尺寸。

尺寸

描述 默认值

1

T 形零件与次零件顶部的边距。

2

T 形零件与次零件底部的边距。

3

主零件与次零件之间的间隙。

您定义的值将影响 T 形零件的尺寸。

10 mm

零件选项卡

使用零件选项卡可以定义零件属性。

零件

选项 描述 默认值

型材/截面/型号

从型材目录中选择一个型材。

与次零件型材相同。

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

抛光

描述如何处理零件表面。

参数选项卡

使用参数选项卡可以定义 T 形零件位置。

T 形零件位置

选项 描述

默认值

T 形零件位于左侧。

自动默认值可更改此选项。

T 形零件位于左侧。

T 形零件位于右侧。

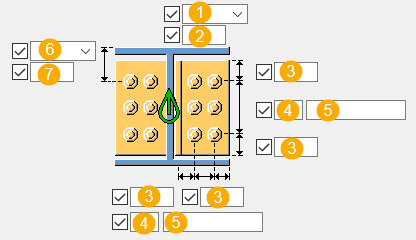

“主螺栓”选项卡

使用主螺栓选项卡可以定义主零件螺栓组尺寸和螺栓属性。

螺栓组尺寸

描述

1

选择水平螺栓组位置的尺寸测量方式。

  • 左侧:从次零件的左边缘到最左边的螺栓。

  • 中间:从次零件的中心线到螺栓的中心线。

  • 右侧:从次零件的右边缘到最右边的螺栓。

2

水平螺栓组位置的尺寸。

3

螺栓边距。

边距指螺栓中心到零件边缘的距离。

4

螺栓的数量。

5

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。

6

选择垂直螺栓组位置的尺寸测量方式。

  • 顶部:从次零件的上边缘到最上方的螺栓。

  • 中间:从螺栓的中心线到次零件的中心线。

  • 下面:从次零件的下边缘到最下方的螺栓。

7

垂直螺栓组位置的尺寸。

连接到主零件

选择型材连接到主零件的方式。

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

工地/工厂

应安装螺栓的位置。

工地

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。

选项

描述

默认值

1

槽孔的垂直尺寸。

0,其结果为圆孔。

2

槽孔的水平尺寸或扩大孔的容许误差。

0,其结果为圆孔。

孔类型

开槽创建槽孔。

扩大创建扩大孔。

无孔将不创建孔。

内螺纹创建内螺纹孔。

旋转槽

当孔类型为开槽时,此选项旋转槽孔。

开槽于

在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。

如果您只想创建一个孔,请清除所有复选框。

要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改

增加螺栓长度

定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。

螺栓的交错排列

选项

描述

默认值

不交错

自动默认值可更改此选项。

不交错

交错类型 1

交错类型 2

交错类型 3

交错类型 4

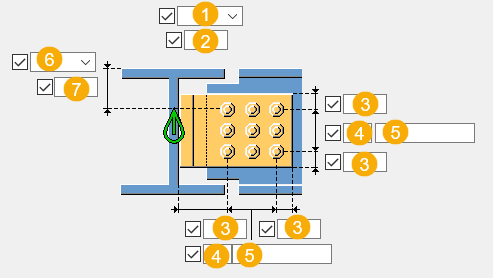

“次螺栓”选项卡

使用次螺栓选项卡可以定义次零件螺栓组尺寸和螺栓属性。

螺栓组尺寸

描述

1

选择水平螺栓组位置的尺寸测量方式。

  • 左侧:从次零件的左边缘到最左边的螺栓。

  • 中间:从次零件的中心线到螺栓的中心线。

  • 右侧:从次零件的右边缘到最右边的螺栓。

2

水平螺栓组位置的尺寸。

3

螺栓边距。

边距指螺栓中心到零件边缘的距离。

4

螺栓的数量。

5

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。

6

选择垂直螺栓组位置的尺寸测量方式。

  • 顶部:从次零件的上边缘到最上方的螺栓。

  • 中间:从螺栓的中心线到次零件的中心线。

  • 下面:从次零件的下边缘到最下方的螺栓。

7

垂直螺栓组位置的尺寸。

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

工地/工厂

应安装螺栓的位置。

工地

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。

选项

描述

默认值

1

槽孔的垂直尺寸。

0,其结果为圆孔。

2

槽孔的水平尺寸或扩大孔的容许误差。

0,其结果为圆孔。

孔类型

开槽创建槽孔。

扩大创建扩大孔。

无孔将不创建孔。

内螺纹创建内螺纹孔。

旋转槽

当孔类型为开槽时,此选项旋转槽孔。

开槽于

在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。

如果您只想创建一个孔,请清除所有复选框。

要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改

增加螺栓长度

定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。

螺栓的交错排列

选项

描述

默认值

不交错

自动默认值可更改此选项。

不交错

交错类型 1

交错类型 2

交错类型 3

交错类型 4

通用选项卡

请单击下面的链接了解更多信息:

通用选项卡

设计选项卡

请单击下面的链接了解更多信息:

设计选项卡

分析选项卡

请单击下面的链接了解更多信息:

分析选项卡

焊缝

请单击下面的链接了解更多信息:

创建焊缝
