支座(30)

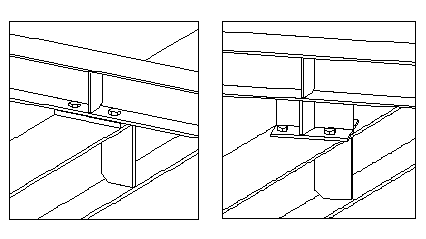

支座(30) 连接两个交叉但不相互碰撞的梁。梁处于平行平面中。当梁之间的距离小于或等于 50 mm 时，会在梁之间创建板。当距离大于 50 mm 时，会在次梁的下翼缘和节点板之间焊接一个带加强筋的垂直板。梁之间的水平角度可以变化。

已创建的组件

节点板
加劲肋（主零件、次零件、内部）
螺栓
焊缝

适用于


情形	描述
	通过螺栓连接的节点板连接的两个梁。创建加劲肋。
	梁与梁承载连接。1、2、3 或 4 螺栓的选项。
	梁与梁承载连接。隔板选项。
	梁与梁承载连接。支撑支持。

选择顺序

选择主零件（梁）。
选择次零件（梁）。

选择次零件后自动创建该节点。

部件检索表


	描述
1	节点板
2	主零件加劲肋
3	次零件加劲肋

图片选项卡

使用图片选项卡可定义节点尺寸和板类型。

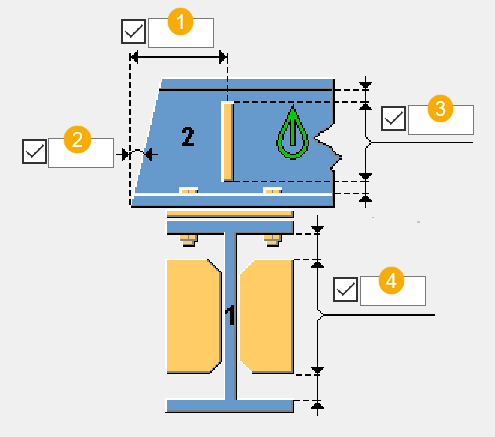

尺寸


	描述
1	次零件加劲肋与次梁边缘的距离

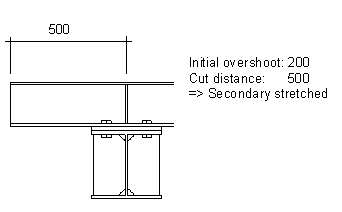

2	平行于主梁的梁末端切割尺寸如果最初超调量比输入的值长，则不会对次梁进行任何操作。如果您输入的值大于初始超调量，则将会拉伸和接合次梁。
3	次零件加劲肋容许误差定义加劲肋板和次零件翼缘之间的尺寸。默认情况下，此值为零。
4	主零件加劲肋容许误差定义加劲肋板和主零件翼缘之间的间隙尺寸。默认情况下，此值为零。

次梁接合


选项	描述
	默认值接合或不接合次零件。自动默认值可更改此选项。
	不接合次零件。
	接合次零件。
	自动接合或不接合次零件。

节点板类型


选项	描述
	默认值方形板自动默认值可更改此选项。
	方形板
	圆板
	梁截面

零件选项卡

使用零件选项卡可以定义零件属性。

零件


选项	描述	默认值
主加劲肋	主零件加劲肋的厚度、宽度和高度	厚度：螺栓厚度的 50%，向上舍入到下一个标准板。宽度：如果您未输入宽度，则根据翼缘宽度定义加劲肋宽度。
板	板的厚度、宽度和高度如果您选择使用梁截面作为图片选项卡上的板，请在截面目录中选择梁截面并定义厚度。	厚度：螺栓厚度的 50% 宽度和高度值定义主零件和次零件之间的板尺寸。宽度会更改平行于主零件的值。如果主零件和次零件之间的间隙小于或等于 `50 mm`，则板厚度设置为等于间隙。如果间隙大于 `50 mm`，厚度将影响水平和垂直板厚度以及内部加劲肋厚度。
次加劲肋	次零件加劲肋的厚度、宽度和高度	厚度：螺栓厚度的 50%，向上舍入到下一个标准板。宽度：如果您未输入宽度，则根据翼缘宽度定义加劲肋宽度。
内部加劲肋	当截面之间的距离大于 `50 mm` 时，创建的板的内部加劲肋厚度。	`10 mm`


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。

参数选项卡

使用参数选项卡可定义加劲肋倒角类型和尺寸。

折角类型


选项	描述
	默认值线折角自动默认值可更改此选项。
	无折角请注意，这可能会导致加劲肋和 I 截面圆弧之间发生碰撞。
	线折角
	凸起切角
	凹入折角

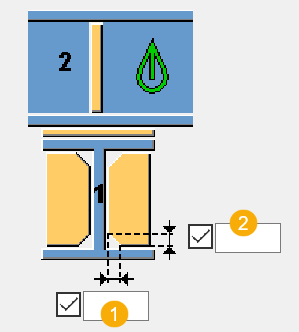

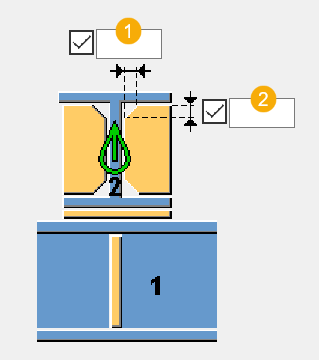

折角尺寸


主零件加劲肋	次零件加劲肋


	描述
1	水平折角尺寸
2	垂直折角尺寸

“螺栓”选项卡

使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。

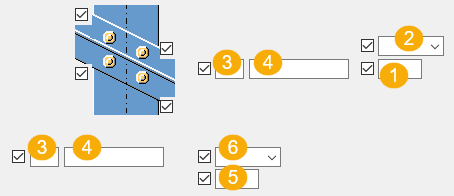

螺栓组尺寸


	描述
1	水平螺栓组位置的尺寸。
2	选择水平螺栓组位置的尺寸测量方式。左侧：从次零件的左边缘到最左边的螺栓。中间：从次零件的中心线到螺栓的中心线。右侧：从次零件的右边缘到最右边的螺栓。
3	螺栓的数量。
4	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。
5	垂直螺栓组位置的尺寸。
6	选择垂直螺栓组位置的尺寸测量方式。顶部：从次零件的上边缘到最上方的螺栓。中间：从螺栓的中心线到次零件的中心线。下面：从次零件的下边缘到最下方的螺栓。

螺栓基本属性


选项	描述	默认值
螺栓尺寸	螺栓直径。	可用尺寸在螺栓构件目录中定义。
螺栓标准	组件中使用的螺栓标准。	可用标准在螺栓构件目录中定义。
容许误差	螺栓和孔之间的间隙。
垫板中的螺纹	定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。这在使用全螺纹螺栓时无影响。	`是`
工地/工厂	应安装螺栓的位置。	`工地`

评注

您可以定义一个注释。

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。


选项	描述	默认值
1	槽孔的垂直尺寸。	`0`，其结果为圆孔。
2	槽孔的水平尺寸或扩大孔的容许误差。	`0`，其结果为圆孔。
孔类型	开槽创建槽孔。扩大创建扩大孔。无孔将不创建孔。内螺纹创建内螺纹孔。
旋转槽	当孔类型为开槽时，此选项旋转槽孔。
开槽于	在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。

如果您只想创建一个孔，请清除所有复选框。

要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。

增加螺栓长度

定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。

通用选项卡

请单击下面的链接了解更多信息：

通用选项卡

设计选项卡

请单击下面的链接了解更多信息：

设计和设计类型选项卡

分析选项卡

请单击下面的链接了解更多信息：

分析选项卡

焊缝

请单击下面的链接了解更多信息：

创建焊缝

	描述
1	次零件加劲肋与次梁边缘的距离
2	平行于主梁的梁末端切割尺寸如果最初超调量比输入的值长，则不会对次梁进行任何操作。如果您输入的值大于初始超调量，则将会拉伸和接合次梁。
3	次零件加劲肋容许误差定义加劲肋板和次零件翼缘之间的尺寸。默认情况下，此值为零。
4	主零件加劲肋容许误差定义加劲肋板和主零件翼缘之间的间隙尺寸。默认情况下，此值为零。
