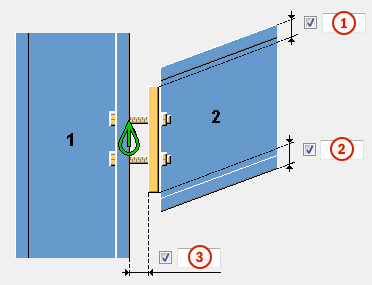

端板顶面相对于次梁顶面的位置。

如果没有输入值，则使用螺栓和螺栓边距定义端板的尺寸。如果指定全部两个值，则位置距离优先于螺栓边距值。

10 mm

2

端板底面相对于次梁底面的位置。

3

垫板和主零件之间的间隙。

如果没有垫板，则在端板和主零件之间创建定义的间隙。

0 mm

端板的厚度、宽度和高度。

宽度和高度由螺栓组边距定义。也可以用板边缘距次梁上下边缘的距离来指定高度。

拖架

定义是否在端板下方创建支座。

如果输入支座厚度，则创建支座。

默认情况下，添加支座板会在次梁底部下方移动端板 20 mm。

宽度 = 端板宽度

高度 = 次梁高度

L形拖架

定义是否在端板下方创建支座角钢。角钢的长度由支座宽度定义。

如果输入支座角钢型材，则即使已输入板厚度，支座也将是角钢而不是板。

添加支座角钢不会像添加支座板那样拖动端板。为避免角钢和次梁之间发生碰撞，应当修改端板或输入端板与支座角钢之间的间隙值。

宽度 = 端板宽度

装配板

垫板厚度。

只有输入垫板厚度才会创建该垫板。

宽度 = 由螺栓组和垫板边距定义

衬板数量.(默认=1)

定义垫板的创建数目。

叠合板

弯板的厚度、宽度和高度。

只有输入垫板厚度才会创建该垫板。

弯板也可以与普通垫板一起使用。

宽度 = 根据螺栓组内侧螺栓确定

加劲肋

定义在将梁连接到柱翼缘时，是否在柱上创建加劲肋。

如果输入其中一个尺寸，则会创建加劲肋。

厚度 = 20 mm

宽度 = 柱翼缘的宽度

高度 = 柱腹板的高度

上水平加劲肋

定义是否在梁上创建水平加劲肋。

如果输入其中一个尺寸，则会创建加劲肋。

厚度 = 20 mm

宽度 = 梁翼缘的宽度

高度 = 300 mm

较低水平加劲肋

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段，您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

1

4

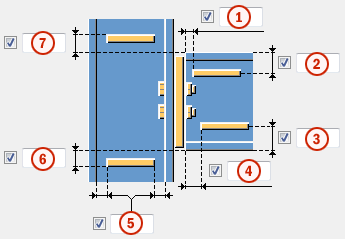

梁水平加劲肋与梁端之间的距离。

2

3

梁水平加劲肋与梁翼缘之间的距离。

0.25*梁高度

5

加劲肋和主零件翼缘之间的距离。

6

7

主零件加劲肋和梁翼缘之间的距离。

1

弯曲垫板的水平部分的长度。

2

端板与支座之间的距离。

在使用支座角钢时，为避免次梁与角钢发生碰撞，应当更改此值或端板的尺寸。

20 mm

默认值

加劲肋与次零件平行。

自动默认值可更改此选项。

加劲肋与次零件平行。

加劲肋与主零件垂直。

1

垫板上的垂直螺栓边距。

垫板的尺寸由螺栓组和边距定义。水平和垂直边距对称地定义距离。正尺寸增加垫板尺寸。

2

垫板上的水平螺栓边距。

垫板的尺寸由螺栓组和边距定义。水平和垂直边距对称地定义距离。正尺寸增加垫板尺寸。

1

选择水平螺栓组位置的尺寸测量方式。

• 左侧：从次零件的左边缘到最左边的螺栓。



• 中间：从次零件的中心线到螺栓的中心线。



• 右侧：从次零件的右边缘到最右边的螺栓。



2

水平螺栓组位置的尺寸。

3

螺栓边距。

边距指螺栓中心到零件边缘的距离。

4

螺栓的数量。

5

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

6

垂直螺栓组位置的尺寸。

7

选择垂直螺栓组位置的尺寸测量方式。

• 顶部：从次零件的上边缘到最上方的螺栓。



• 中间：从螺栓的中心线到次零件的中心线。



• 下面：从次零件的下边缘到最下方的螺栓。



工地/工厂

应安装螺栓的位置。

工地

1

水平翼缘切割的尺寸。

10 mm

2

垂直翼缘切割的尺寸。

槽口边缘与梁翼缘之间的间隙等于主零件腹板的圆弧值。槽口高度向上舍入为最接近的 5 mm。
