两边角钢夹板(25)
两侧角钢 (25)使用一个或两个栓接角钢将两根梁连接到一根梁或一根柱。
已创建的组件
-
角钢
-
螺栓
适用于
| 选项 | 描述 |
|---|---|
|
|

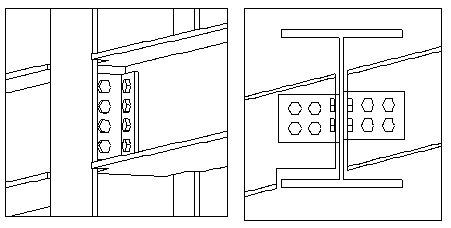

用栓接角钢连接到一根柱或一根梁的两根梁。 |
选择顺序
-
选择主零件（柱或梁）。
-
选择第一个次零件（梁）。
-
选择第二个次零件（梁）。
单击鼠标中键创建此组件。
部件检索表
| 描述 | |
|---|---|
|
1 |
L 形截面 |
|
2 |
L 形截面 2 |
图片选项卡
使用图片选项卡可定义 L 形截面长度以及主零件和角钢截面之间的间隙。您可以使用 L 形截面边缘距离控制 L 形截面长度。

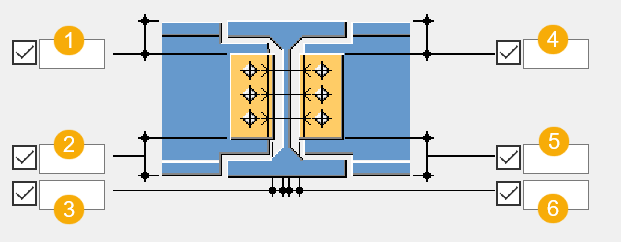

尺寸
| 描述 | |
|---|---|
|
1 |
与第一个次零件上边缘的 L 形截面边距。 |
|
2 |
与第一个次零件下边缘的 L 形截面边距。 |
|
3 |
第一个次零件中主零件和角钢截面之间的间隙。 默认情况下，此值为零。 |
|
4 |
与第二个次零件上边缘的 L 形截面 2 边距。 |
|
5 |
与第二个次零件下边缘的 L 形截面 2 边距。 |
|
6 |
第二个次零件中主零件和角钢截面之间的间隙。 默认情况下，此值为零。 |
零件选项卡
使用零件选项卡可定义角钢截面属性。
零件
| 选项 | 描述 | 默认值 |
|---|---|---|
|
L 形截面 |
从型材目录中选择一个型材。 |
L150-100-10 |
|
L 形截面 2 |
从型材目录中选择一个型材。 |
L150-100-10 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
参数选项卡
使用参数选项卡可定义角钢截面的位置。
角钢截面位置
| 选项 | 描述 |
|---|---|
|
放置、放置 2 |
分别为两侧定义单角钢节点中的角钢数和边。 |
|

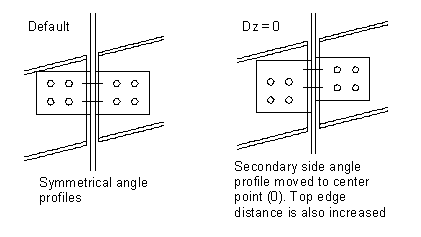

z 方向移动L 截面 2、y 方向移动L 截面 2
|
在次零件侧移动角钢截面的位置。 默认情况下，角钢截面是对称的。例如，在连接倾斜的次梁时，可使用偏移放置角钢截面。 |
栓接方向
|
选项 |
描述 |
|---|---|
|
|
默认值 栓接方向 1 自动默认值可更改此选项。 |
|
|
栓接方向 1 |
|
|
栓接方向 2 |
槽口选项卡
使用槽口选项卡可定义次零件槽口尺寸。

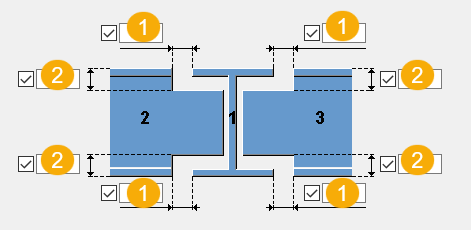

切割尺寸
| 描述 | 默认值 | |
|---|---|---|
|
1 |
水平翼缘切割的尺寸。 |
10 mm |
|
2 |
垂直翼缘切割的尺寸。 |
槽口边缘与梁翼缘之间的间隙等于主零件腹板的圆弧值。槽口高度向上舍入为最接近的 5 mm。 |
