管柱和梁板区域 (21)

管柱和梁板区域 (21) 将梁连接到柱，并有膜板在梁翼缘的水平处穿过柱。您可以为方形和圆形钢柱使用管柱和梁板区域 (21)。H 型材梁用作次零件。次零件梁可以是水平也可以是倾斜的。

已创建的组件

膜板（穿透，内部）
支架
悬臂梁
焊缝

适用于


情形	描述
	梁连接到带有支架和悬臂的柱。

选择顺序

选择主零件（下侧柱）。
选择次零件（最多 4 个梁）。
根据需要，选择上侧柱作为第五个次零件。
单击鼠标中键创建节点。

部件检索表


	描述
1	膜板
2	短柱在穿透膜板之间创建短柱。
3	锥形柱-梁牛腿 (150) 节点

“设计尺寸”选项卡

使用设计尺寸选项卡来定义支架类型和长度，以及腋高度。

支架和腋


选项	描述	默认值
支架类型	选择支架类型。如果将支架类型设置为支架，则锥形柱-梁牛腿 (150) 组件用于将梁连接到柱。如果将支架类型设置为悬臂，则梁直接连接到柱。如果将支架类型设置为假定，则根据梁尺寸创建梁节点作为膜板和短柱。	支架
支架长度	当您将支架类型设置为支架时，选择支架长度基于参考点 (L2)（这是默认值）还是中心点 (L1)。长度基于下侧柱。	`1000 mm`
腋	选择是否自动确定腋高度。当支架类型为支架时，可以使用此选项。	无
腋高度	当支架类型不是悬臂并且您已将腋设置为指定时，定义腋高度。	与梁尺寸相同的直支架

“制造尺寸”选项卡

使用制造尺寸选项卡定义膜板尺寸。

尺寸


	描述	默认值
1	柱与膜板之间的间隙	`0 mm`
2	最大隔板间隙	`40 mm`
3	外部额外的隔板间隙	`0 mm`
5	内部额外的隔板间隙	`0mm`

内膜板尺寸


	描述	默认值
1	内膜板拐角的折角形状	内膜板：凹圆穿透膜板：无折角
2	拐角处折角尺寸
3	附加弧的拐角处折角尺寸
4	内膜板与柱内表面之间的间隙	`0 mm`
5	内膜板四个角孔的间距在 6 中定义的角孔直径大于 `0` mm 时使用此选项。	`100 mm`
6	穿透膜板的角孔的直径有四个角孔。当柱是方形钢管时，可以定义直径。	`0 mm`
7	穿透膜板的中心孔的直径	`30 mm`

穿透膜板尺寸


	描述	描述
1	穿透膜板的拐角处折角形状	内膜板：凹圆穿透膜板：无折角
2	拐角处折角尺寸当折角形状设置为否以外的其他值时，可以定义尺寸。	`0 mm`
3	膜板突起尺寸	`25 mm`
4	穿透膜板四个角孔的间距在 5 中定义的角孔直径大于 `0` mm 时使用此选项。	`100 mm`
5	穿透膜板的角孔的直径有四个角孔。当柱是方形钢管时，可以定义直径。
6	穿透膜板的中心孔的直径	`30 mm`
7	顶板是一种穿透膜板，如果没有上侧柱，则称为顶板。

焊接出入孔

您可以为膜板定义焊接出入孔。

净距尺寸


	描述	默认值
1	内膜板之间的净距	`100 mm`
2	穿透膜板和内膜板之间的净距	`100 mm`
3	穿透膜板之间的净距	`150 mm`

面板零件选项卡

使用面板零件选项卡可以定义零件属性。

零件


选项	描述
锥形板	构建短柱的四个锥形板的厚度。当锥形和短直柱形式为拼接时，可以定义厚度。
直板	构建短柱的四个直板的厚度。当锥形和短直柱形式为拼接时，可以定义厚度。
锥形型材	从型材目录中选择一个型材。在锥形和短直柱形式为弯卷边制时，可以使用短柱型材名称。
直型材	从型材目录中选择一个型材。在锥形和短直柱形式为弯卷边制时，可以使用短柱型材名称。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。
抛光	描述如何处理零件表面。

弯卷边钢的旋转

弯卷边钢放置在主零件的中心轴上。如果您使用弯卷边锥形型材，则锥形可能是偏心的。然后，您需要使用锥形型材方向选项更改旋转角度。


选项	描述	默认值
面板尺寸向上	增加面板厚度	0 增加
锥形面板	选择是否使面板成锥形。您可以为主零件旋转角度定义一个额外的旋转角度。	自动
锥形	选择锥形类型。	拼接
锥形型材方向	选择锥形型材的旋转方向。旋转遵循整体坐标系。如果短柱的锥形类型为拼接，则可以使用此设置更改板的首选方向。	前面
短直柱形式	选择短柱类型。	弯卷边制

膜板厚度增加


选项	规则板尺寸向上	板尺寸向上	柱导致尺寸向上
穿透膜板内膜板	默认值为：穿透膜板：`2` 内膜板：`1`	要增加板的尺寸，请设置尺寸增加。您可以为每个膜板定义两个尺寸向上值，分别用于薄板和厚板。例如，薄板尺寸向上值 = `2` 厚板尺寸向上值 = `1` 默认边界值 = `40 mm` 如果所需板厚度为 `34 mm`，则应用 2 个尺寸向上，结果将为 `45 mm`。如果所需板厚度为 `44 mm`，则应用 1 个尺寸向上，结果将为 `50 mm`。	增加板尺寸默认值为：穿透膜板：`1` 内膜板：`0`

下表显示了计算结果的示例。

正常尺寸向上 = 2 指定板厚度板尺寸向上 = 1

正常尺寸向上 = 2	指定板厚度	板尺寸向上 = 1
`t ≦ 6　→　12` `6 ＜ t ≦ 9　→　16` `9 ＜ t ≦ 12　→　19` `12 ＜ t ≦ 16　→　22` `16 ＜ t ≦ 19　→　25` `…` `32 ＜ t ≦ 36　→　45`	`＜ 40 ≦`	`t ＝ 40　→　45` `40 ＜ t ≦ 45　→　48` `45 ＜ t ≦ 48　→　50` `48 ＜ t ≦ 50　→　55` `50 ＜ t ≦ 55　→　60` `…`

t ≦ 6　→　12

6 ＜ t ≦ 9　→　16

9 ＜ t ≦ 12　→　19

12 ＜ t ≦ 16　→　22

16 ＜ t ≦ 19　→　25

…

32 ＜ t ≦ 36　→　45

＜ 40 ≦

 t ＝ 40　→　45

40 ＜ t ≦ 45　→　48

45 ＜ t ≦ 48　→　50

48 ＜ t ≦ 50　→　55

50 ＜ t ≦ 55　→　60

…

焊缝


选项	描述
焊接准备	选择是否创建焊接切割。默认值为否。
焊接准备预设	选择是否使用预设焊接设置。

自定义组件到柱

您可以将自定义组件用于焊缝、焊接切割和衬垫板。


选项	描述
组件	自定义组件名称您可以使用接合或节点类型的自定义组件。
参数	用于自定义组件的属性文件名。如果您指定了自定义组件，则可以定义名称。

“膜板”选项卡

使用膜板选项卡定义膜板材料、厚度、偏移和类型。

膜板


	描述
1	膜板厚度
2	距离自动确定的膜板位置的偏移
3	膜板类型

膜板厚度

应用以下选项中的最大值：

厚度根据具有相同高度的梁翼缘中最厚的板确定。
厚度由最厚的梁翼缘值 + 在制造尺寸选项卡中定义的附加厚度确定。
厚度根据所需的膜板厚度计算，其中考虑了每个梁翼缘的厚度和高度。

膜板偏移

膜板偏移基于自动确定的膜板高度。偏移值是与参考高度的距离。在微调自动确定的膜板高度时使用偏移。输入正值表示向上偏移，输入负值表示向下偏移。

膜板类型

膜板高度由梁翼缘相接的高度自动确定。


示例	描述
	示例图像显示了最常用的膜板布置。最外侧的上下膜板是穿透膜板。其他膜板是内膜板。
	即使两个或多个翼缘位于稍微不同的层上，如果净距小于在制造尺寸选项卡中设置的最小隔板净距，则也会创建一个膜板。

“悬臂梁”选项卡

使用悬臂梁选项卡来定义使用的自定义组件。

自定义组件

您可以定义为上翼缘、下翼缘和腹板使用自定义组件。



组件	自定义组件名称您可以使用接合或节点类型的自定义组件。
参数	用于自定义组件的属性文件名。如果您指定了自定义组件，则可以定义名称。

自定义组件（上翼缘、下翼缘）

您可以将自定义组件用于焊缝、焊接切割和衬垫板。

下图显示了应用于梁翼缘的自定义组件示例。

自定义组件（腹板）

您可以为多边形焊接和腹板切割使用自定义组件。

梁是主零件，短柱是次零件。如果腹板焊缝由穿透膜板隔开，则对每个腹板边缘应用自定义组件。

下面的示例图像显示了穿透膜板被中断并且梁腹板的侧面被分成两部分的情况。

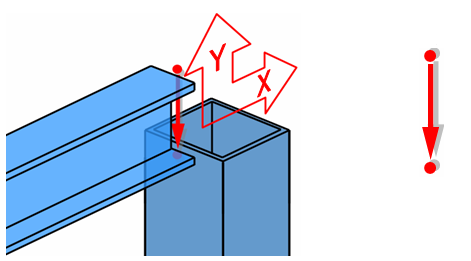

下面的示例图像显示了坐标系，以及用于定义接合类型自定义组件的第一个点和第二个点。

“支架”选项卡

使用支架选项卡可以定义支架属性。

属性


选项	描述
参数	用于锥形柱-梁牛腿 (150) 的属性文件名。在设计尺寸选项卡上选择了支架作为支架类型时定义此项。
截面名	从型材目录中选择一个型材。在梁弯卷边时，默认值为梁型材。
尺寸向上	增加板尺寸如果您选择了型材，则使用型材的尺寸值。
型材/翼缘	选择型材/截翼缘板材料。
腹板	选择腹板材料。当支架类型为弯卷边制时，不使用此选项。

通用选项卡

请单击下面的链接了解更多信息：

通用性选项卡

设计选项卡

请单击下面的链接了解更多信息：

设计选项卡

分析选项卡

请单击下面的链接了解更多信息：

分析选项卡

焊缝

请单击下面的链接了解更多信息：

创建焊缝
