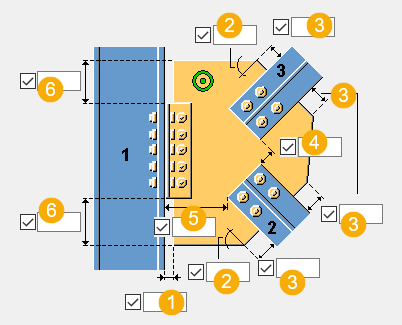

1

定义节点板边缘和主零件之间的间隙距离。

2

定义节点板拐角角度（以度为单位）。

此值影响节点板形状。

3

定义节点板边缘的长度。

此值影响节点板形状。

4

定义支撑之间的距离。

5

定义主零件和支撑之间的距离。

6

定义角钢或连接板边缘与节点板边缘之间的距离。

默认值

节点板平行于主零件。

自动默认值可更改此选项。

节点板平行于支撑。

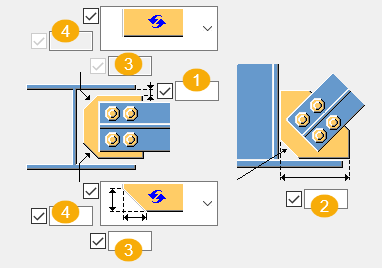

1

连接板和主零件内翼缘之间的距离。

2

节点板边缘和主零件翼缘之间的水平距离。

3

折角的水平尺寸。

默认情况下，不创建第二个切角。

4

折角的垂直尺寸。

默认情况下，不创建第二个切角。

1

定义切割的横向尺寸。

2

定义切割的纵向尺寸。

节点板

节点板的厚度、宽度和高度。

连接板

连接板的厚度和宽度。

L形截面

从型材目录中选择角钢型材。

默认值

节点板直接焊接到主零件。

自动默认值可更改此选项。

使用角钢将节点板连接到主零件。

选择在节点板的哪一侧创建角钢。

使用连接板将节点板连接到主零件。

选择在节点板的哪一侧创建连接板。

默认值

在节点上放置角钢，以使长肢连接到节点板。

自动默认值可更改此选项。

在节点上放置角钢，以使长肢连接到主零件。

默认值

自动默认值可更改此选项。

此选项可优化节点板重量。

默认值

支撑位置不受影响。

自动默认值可更改此选项。

选择的第一个支撑放置在距主零件最近之处。

默认值

节点板定位在支撑的中间。

自动默认值可更改此选项。

节点板定位在支撑的顶部翼缘上。

定义节点板在 z 方向上移动的距离。

定义节点板在 y 方向上移动的距离。

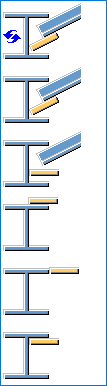

选择节点板位置。

默认选项为平行于支撑。

封板

封板的厚度。

选择支撑是否开槽。

1. 垂直槽口尺寸。

2. 水平槽口尺寸。

3. 槽口角度。

定义板到支撑外边缘的距离。

选择是否在支撑末端创建斜切，或者是否创建方形支撑末端。

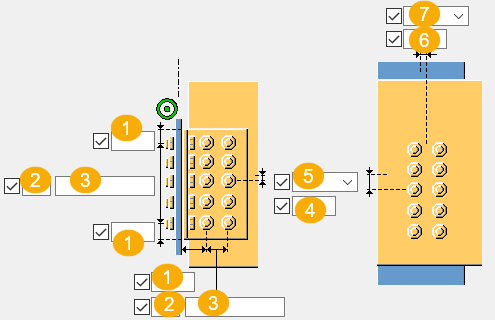

1

螺栓边距。

边距指螺栓中心到零件边缘的距离。

2

螺栓的数量。

3

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

4

垂直螺栓组位置的尺寸。

5

选择垂直螺栓组位置的尺寸测量方式。

6

水平螺栓组位置的尺寸。

7

选择水平螺栓组位置的尺寸测量方式。

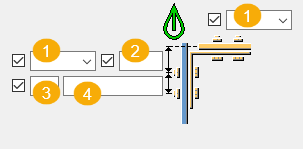

1

应安装螺栓的位置。

2

螺栓边距。

边距指螺栓中心到零件边缘的距离。

3

螺栓的数量。

4

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

默认值

已使用螺栓连接两个零件。

自动默认值可更改此选项。

自动

当主零件是管型材时，将角钢焊接到主零件并栓接到次零件。否则将角钢栓接到两个零件。

栓接主零件，焊接次零件。

焊接主零件，栓接次零件。

已使用螺栓连接两个零件。

焊接两个零件。

默认值

不在节点板上创建螺栓。

自动默认值可更改此选项。

在节点板上创建螺栓。

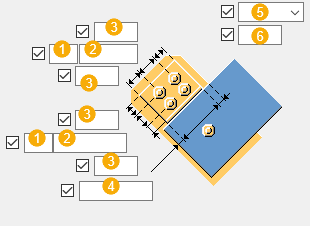

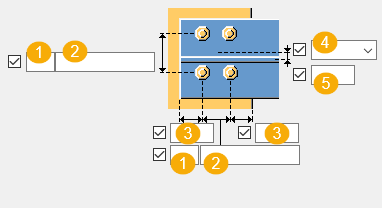

1

螺栓的数量。

2

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

3

螺栓边距。

边距指螺栓中心到零件边缘的距离。

4

选择垂直螺栓组位置的尺寸测量方式。

5

垂直螺栓组位置的尺寸。

L形截面

从型材目录中选择角钢型材。

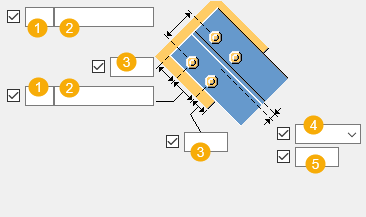

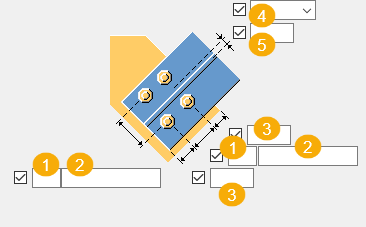

1

螺栓的数量。

2

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

3

螺栓边距。

边距指螺栓中心到零件边缘的距离。

4

定义角钢和支撑之间的边缘距离。

5

选择垂直螺栓组位置的尺寸测量方式。

6

垂直螺栓组位置的尺寸。

选择角钢位置。

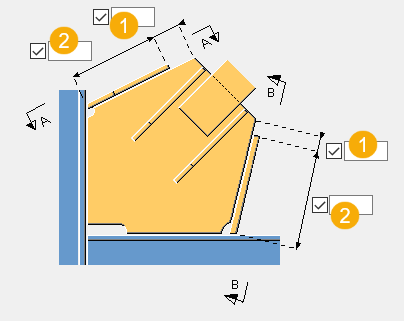

加劲肋 1，加劲肋 2

加劲肋的厚度。

1

定义加劲肋边缘和节点板边缘之间的距离。

2

定义加劲肋的长度。

1

定义加劲肋的宽度。

2

定义加劲肋底板的长度。

3

定义加劲肋倾斜部分的长度。

4

定义距加劲肋中心线的距离。

5

定义加劲肋底板和倾斜部分之间的垂直距离。

默认值

无折角

自动默认值可更改此选项。

无折角

线折角

凸弧折角

凹弧折角

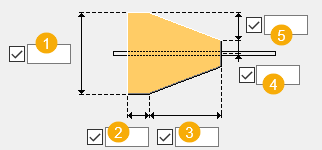

1

折角的水平尺寸。

2

折角的垂直尺寸。
