离岸 4 (195)
海岸结构 4 (195) 在两个具有不同直径的管道之间创建锥形接合节点。您可以控制接合的长度和焊接类型。
已创建的组件
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
两根不同直径的管道之间形成的锥形接合节点。 |
选择顺序
-
选择主零件。
-
选择次零件。
选择次零件后自动创建该节点。
“图形”选项卡
使用图片选项卡可以定义节点尺寸。

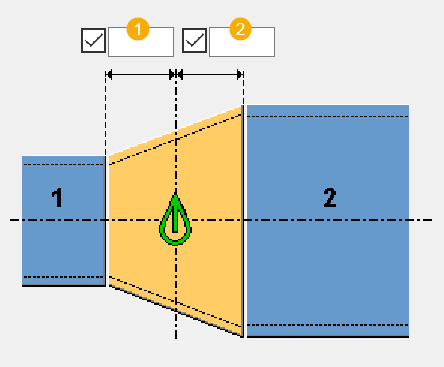

尺寸
| 描述 | |
|---|---|
|
1 |
从管道交叉点到第一个选定管道的接合部分的长度。 |
|
2 |
从管道交叉点到第二个选定管道的接合部分的长度。 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
“通用性”选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
