海上 U（193）
海岸结构 U (193) 与连续梁或组合板梁形成 U 形节点。您可以控制切口和焊接的长度。
已创建的组件
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|

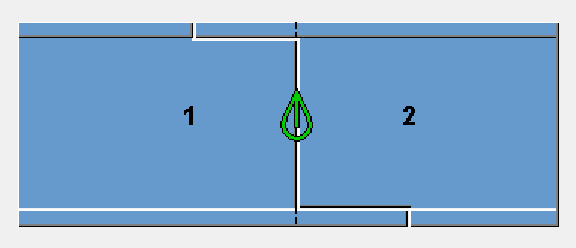

连续梁通过 U 形节点连接。 |
选择顺序
-
选择主零件。
-
选择第一个次零件。
-
选择第二个次零件。
最多可以选择五个次零件。
-
单击鼠标中键创建节点。
“图形”选项卡

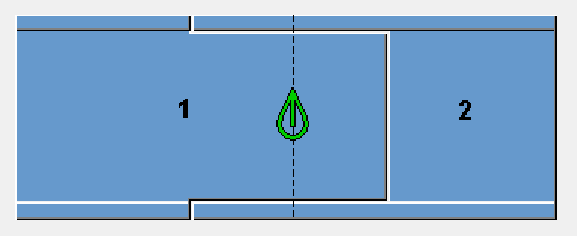

图形选项卡显示两个梁之间的节点。
节点
“参数”选项卡
使用参数选项卡定义节点的几何形状和焊接。

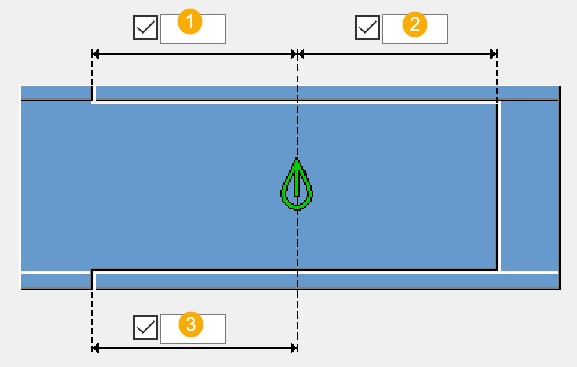

尺寸
| 描述 | |
|---|---|
|
1 |
第一个选定零件的顶部凸缘处的重叠长度。 |
|
2 |
第二个选定零件的重叠长度。 |
|
3 |
第一个选定零件的底部凸缘处的重叠长度。 |
焊缝
| 选项 | 描述 |
|---|---|
 |
默认值 焊接已创建。 自动默认值可更改此选项。 |
 |
未创建焊接。 |
 |
焊接已创建。 |
