L 形接合(175)
L 形接合(175) 连接两个具有 L 形截面的柱或梁，这种截面使用用螺栓连接到两个零件的 L 形接合。可以在 L 形截面的背面创建接头板并用螺栓将其连接到 L 形截面的背面。可以在 L 形接合和 L 形截面之间创建垫板。可以指定两个 L 形截面之间的间隙。
已创建的组件
-
L 形截面接合
-
接头板
-
垫板
-
螺栓

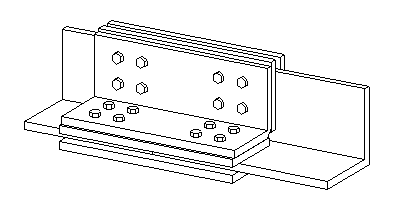

适用于
| 情形 | 描述 |
|---|---|
|
|
通过 L 形接合连接的梁。创建接头板。 |
选择顺序
-
选择主零件。
-
选择次零件。
选择次零件后自动创建该节点。

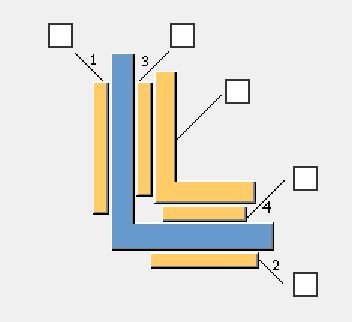

部件检索表

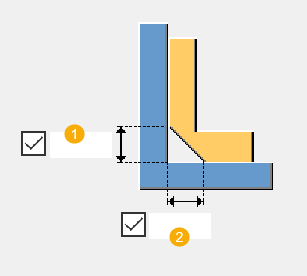

| 描述 | |
|---|---|
|
1 |
L 形接合 |
|
2 |
接头板 |
图片选项卡
使用图片选项卡可定义主零件和次零件之间的距离以及倒角尺寸。

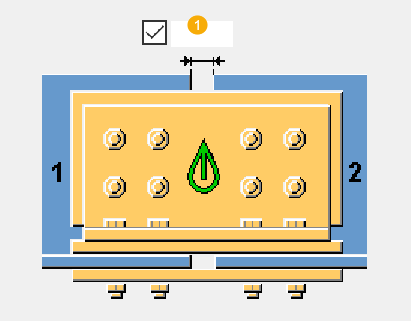

尺寸
| 描述 | |
|---|---|
|
1 |
主零件和次零件之间的距离 |
| 描述 | |
|---|---|
|
1 |
L 形接合倒角的垂直倒角尺寸 |
|
2 |
L 形接合倒角的水平倒角尺寸 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
L 形截面 |
从型材目录中选择一个型材。 |
|
板 1（y 方向） 板 2（z 方向） 板 3（y 方向） 板 4（z 方向） |
从截面目录中选择接头板截面。 |
|
填充板 |
垫板的厚度和宽度。 |
|
垫板 2 |
垫板的宽度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
等级 |
零件等级编号。 |
|
|
抛光 |
描述如何处理零件表面。 |
填充板的数量
定义垫板的创建数目。
“参数”选项卡
使用 参数 选项卡定义接合板和垫板的角倒角。
拐角处倒角
| 选项 | 描述 |
|---|---|
|
角 1 角 2 角点 3 角点 4 |
选择要倒角的角点。 |
|
X切角 |
定义水平倒角尺寸。 |
|
Y切角 |
定义垂直倒角尺寸。 |
|
从根部平移 |
定义距底角的偏移距离。 |
“螺栓”选项卡
使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。
对话框左侧的两个螺栓组是主零件螺栓组，右侧的螺栓组是次零件螺栓。如果您没有定义次零件螺栓的属性，则使用主零件螺栓的属性。

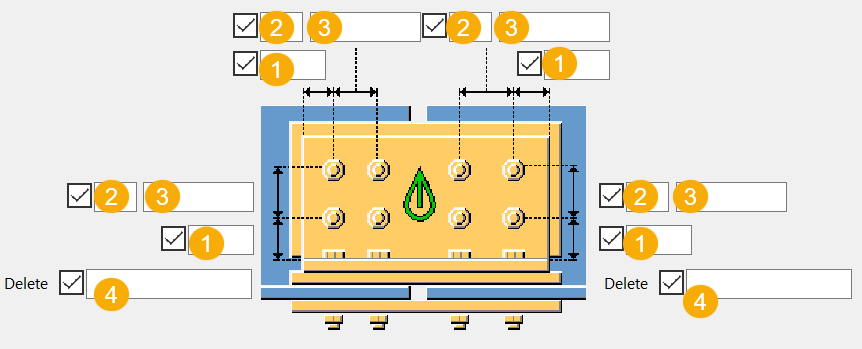

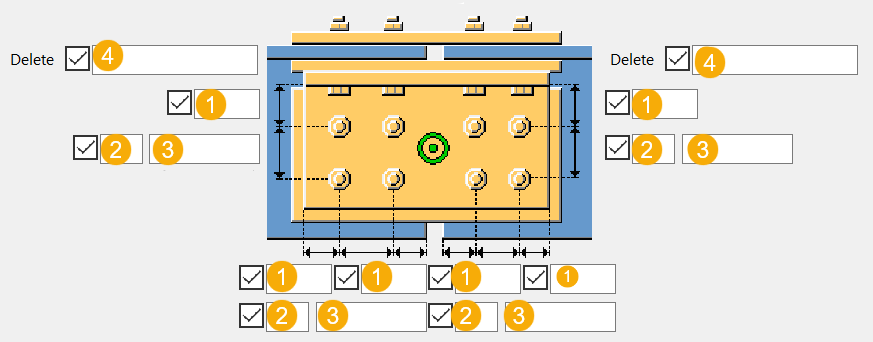

螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
2 |
螺栓的数量。 |
|
3 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
4 |
定义从螺栓组中删除哪些螺栓。 输入要删除的螺栓的螺栓编号，用空格分隔各个编号。螺栓编号从左到右、从上到下排列。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
通用选项卡
请单击下面的链接了解更多信息：
“设计”选项卡
请单击下面的链接了解更多信息：
“分析”选项卡
请单击下面的链接了解更多信息：
