类型 2 托梁到柱 (163)

类型 2 托梁到柱 (163)在柱和两个托梁之间创建螺栓连接。您可以定义支座角钢和螺栓位置。

已创建的组件

  • 支座角钢

  • 水平腋板

  • 垂直板

  • 加劲肋

  • 支撑板

  • 稳定板

  • 螺栓

  • 焊缝

适用于

情形 描述

到柱侧边的托梁框架。创建稳定装置或支座角度。

到柱侧边的托梁框架。跨翼缘脚的支座角度。

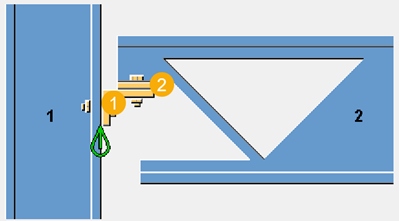

选择顺序

  1. 选择主零件(柱)。

  2. 选择次零件(托梁)。

    选择次零件后自动创建该节点。

部件检索表

描述

1

支座角钢

2

支撑板

图片选项卡

使用图片选项卡可以定义节点尺寸。

尺寸

描述 默认值

1

主零件和托梁上线之间的间隙尺寸

1"

2

从支座角钢到次零件顶部的垂直尺寸

2-1/2"

3

次零件底线与主零件边缘的缩减距离

1"

支座选项卡

使用支座选项卡定义支座类型、附件、螺栓方向和板尺寸。

零件

选项 描述

支座型材

从截面目录中选择一个截面。

水平腋板

水平板的厚度和宽度

垂直板

垂直板的厚度和高度

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

支座类型

选项 描述

默认值

创建支座角钢。最长肢与托梁对齐。

自动默认值可更改此选项。

创建支座角钢。最长肢与托梁对齐。

创建支座角钢。最长肢与主零件对齐。

T 形截面已创建。

拼制 T 型钢已创建。

当您选择创建拼制 T 型钢时,您可以定义水平板和垂直板的尺寸和属性。

您可以定义垂直板的倒角。

垂直板的倒角尺寸

选项 描述

默认值

未创建内倒角。

自动默认值可更改此选项。

未创建内倒角。

内倒角创建为线倒角。

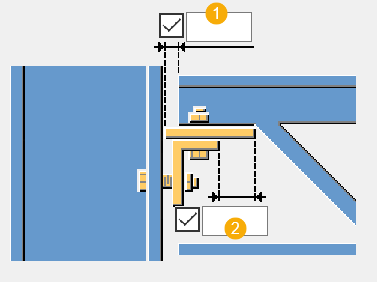

1 垂直折角尺寸

2 水平折角尺寸

内切角创建为凸切角。

1 倒角半径

内切角创建为凹切角。

1 倒角半径

外倒角尺寸

1 水平倒角尺寸

2 垂直倒角尺寸

支座附件

此选项仅适用于角座和稳定装置。

选项 描述

默认值

支座附在主零件腹板上。

自动默认值可更改此选项。

支座附在主零件腹板上。

支座附在主零件翼缘上。

支座螺栓方向

选项 描述

默认值

螺栓与主零件对齐。

自动默认值可更改此选项。

螺栓与主零件对齐。

螺栓与托梁对齐。

水平板尺寸

描述

1

横板长度

2

从主零件偏移尺寸

描述

1

板水平偏移

水平板对齐

选项 描述

默认值

水平板与主零件垂直对齐。

自动默认值可更改此选项。

水平板与主零件垂直对齐。

水平板垂直于托梁对齐。

支座角钢尺寸

描述

1

支座角钢与主零件边缘的水平偏移

描述

1

支座角钢的水平偏移

2

支座角钢长度

支座到柱

选项 描述

默认值

支座焊接在主零件上。

自动默认值可更改此选项。

支座焊接在主零件上。

支座用螺栓连接在主零件上。

支座用螺栓固定并焊接到主零件。

支座到梁

选项 描述

默认值

支座和托梁之间没有连接

自动默认值可更改此选项。

支座和托梁之间没有连接

支座焊接到托梁上。

支座栓接到托梁上。

支座焊接并用螺栓固定到托梁上。

角座加劲肋选项卡

使用角座加劲肋选项卡定义加劲肋属性,以及加劲肋位置、形状和折角。加劲肋是为支座角钢创建的。

零件

选项 描述

加劲肋

加劲肋的厚度、宽度和高度

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

加劲肋位置

选项 描述

默认值

加劲肋未放置在支座上。

自动默认值可更改此选项。

加劲肋未放置在支座上。

加劲肋已置于中间。

在两侧放置加劲肋。

加劲肋已置于右侧。

加劲肋已置于左侧。

加劲肋放置在右侧和中间。

加劲肋放置在左侧和中间。

加劲肋放置在左侧、右侧和中间。

加劲肋形状

默认值

矩形加劲肋

自动默认值可更改此选项。

矩形加劲肋

三角形加劲肋

加劲肋偏移量尺寸

定义三角形加劲肋的斜面切割偏移。

描述

1

水平偏移尺寸

2

垂直偏移尺寸

加劲肋平移

描述

1

末端加劲肋与支座端的偏移量

2

中间加劲肋与支座中心线的偏移量

折角类型

默认值

不创建折角。

自动默认值可更改此选项。

不创建折角。

线折角

凸起折角

凹入折角

折角尺寸

描述

1

垂直折角尺寸

2

水平折角尺寸

支撑板选项卡

使用支撑板选项卡定义支撑板属性、尺寸和连接方法。

零件

选项 描述

支撑板

支撑板的厚度和宽度。

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

尺寸

描述

1

从次零件边缘算起的支撑板尺寸

2

到支座角边缘的支撑板尺寸

稳定装置选项卡

使用稳定装置选项卡定义稳定装置创建、属性和位置。

零件

零件 描述

稳定板的厚度、宽度和高度

角钢

从截面目录中选择一个截面。

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

稳定装置创建

选项 描述

默认值

未创建稳定装置。

自动默认值可更改此选项。

未创建稳定装置。

稳定装置创建为板。

稳定装置创建为支座角钢。

稳定板尺寸

描述

1

孔的直径

13/16"

2

从稳定板边缘到孔中心的水平尺寸

1.5 X 孔直径

3

从稳定板边缘到孔中心的垂直尺寸

3"

4

从托梁下线到稳定板底部的垂直尺寸

1.5 X 孔直径

稳定装置连接类型

选项 描述

默认值

稳定板和托梁之间没有连接

自动默认值可更改此选项。

稳定板和托梁之间没有连接

稳定板焊接在托梁上。

稳定板用螺栓连接在托梁上。

稳定板用螺栓固定并焊接到托梁上。

稳定装置方向

选项 描述

默认值

稳定板与倾斜托梁对齐。

自动默认值可更改此选项。

稳定板与倾斜托梁对齐。

稳定板与主零件垂直。

支座角钢尺寸

描述

1

支座角钢的水平偏移

2

支座角钢的垂直偏移

描述 默认值

1

支座角钢的水平偏移

2

支座角钢长度

对于用螺栓固定在柱上的稳定装置:joints.def 文件中指定的螺栓螺距 + 2- ¼"(这为直径为 ¾" 的螺栓提供了正确的角钢长度)

对于焊接到柱上的稳定装置:托梁的宽度

支座角钢方向

选项 描述

默认值

支座角钢的最长肢是水平的。

自动默认值可更改此选项。

支座角钢的最长肢是水平的。

支座角钢的最长肢是垂直的。

支座到柱

选项 描述

默认值

支座焊接在主零件上。

自动默认值可更改此选项。

支座焊接在主零件上。

支座用螺栓连接在主零件上。

支座用螺栓固定并焊接到主零件。

支座到托梁

选项 描述

默认值

支座和托梁之间没有连接

自动默认值可更改此选项。

支座和托梁之间没有连接

支座焊接到托梁上。

支座栓接到托梁上。

支座用螺栓固定并焊接到托梁上。

支座螺栓选项卡

使用支座螺栓选项卡定义支座角钢螺栓和 T 型板螺栓的螺栓组尺寸和螺栓属性。

螺栓组尺寸

描述

1

水平螺栓组位置的尺寸。

2

螺栓边距。

边距指螺栓中心到零件边缘的距离。

3

螺栓的数量。

4

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。

5

垂直螺栓组位置的尺寸。

螺栓方向

选项 描述

默认值

螺栓与主零件垂直放置。

自动默认值可更改此选项。

螺栓与主零件垂直放置。

螺栓垂直于托梁放置。

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

工地/工厂

应安装螺栓的位置。

工地

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。

如果您只想创建一个孔,请清除所有复选框。

要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改

增加螺栓长度

定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。

稳定装置角钢螺栓选项卡

使用稳定装置角钢螺栓选项卡定义螺栓组尺寸和稳定装置角钢螺栓的属性。如果您在稳定装置选项卡上选择将稳定装置创建为支座角钢,则此选项卡上的设置会影响两个角钢。如果稳定装置创建为板,则设置仅影响主零件角钢。

螺栓组尺寸

描述

1

水平螺栓组位置的尺寸。

2

螺栓边距。

边距指螺栓中心到零件边缘的距离。

3

螺栓的数量。

4

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。

5

垂直螺栓组位置的尺寸。

螺栓方向

选项 描述

默认值

螺栓与主零件垂直放置。

自动默认值可更改此选项。

螺栓与主零件垂直放置。

螺栓垂直于托梁放置。

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

工地/工厂

应安装螺栓的位置。

工地

稳定板螺栓选项卡

使用稳定板螺栓选项卡定义稳定板螺栓的位置和属性。

螺栓位置

描述 默认值

1

水平螺栓边距

1-1/2"

2

垂直螺栓边距

板的垂直中点

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

工地/工厂

应安装螺栓的位置。

工地

设计选项卡

请单击下面的链接了解更多信息:

设计选项卡

分析选项卡

请单击下面的链接了解更多信息:

分析选项卡

焊缝

请单击下面的链接了解更多信息:

创建焊缝
