两侧到柱的托梁 (162)。
两侧到柱的托梁 (162) 在柱和两个托梁之间创建螺栓连接。您可以定义支座角钢和螺栓位置。可以在盖板下方创建加强筋。
已创建的组件
-
顶板
-
加劲肋
-
抗弯板
-
稳定板
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
到柱的两个托梁承载。帽板、稳定装置钢筋或角度选项。 |
|
|
到柱的两个托梁承载。顶板,顶板水平或在托梁斜面上。 |
选择顺序
-
选择主零件(柱)。
-
选择第一个次零件(托梁)。
-
选择第二个次零件(托梁)。
-
单击鼠标中键创建节点。

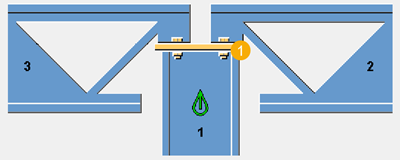

部件检索表

| 描述 | |
|---|---|
|
1 |
顶板 |
图片选项卡
使用图片选项卡可以定义节点尺寸。

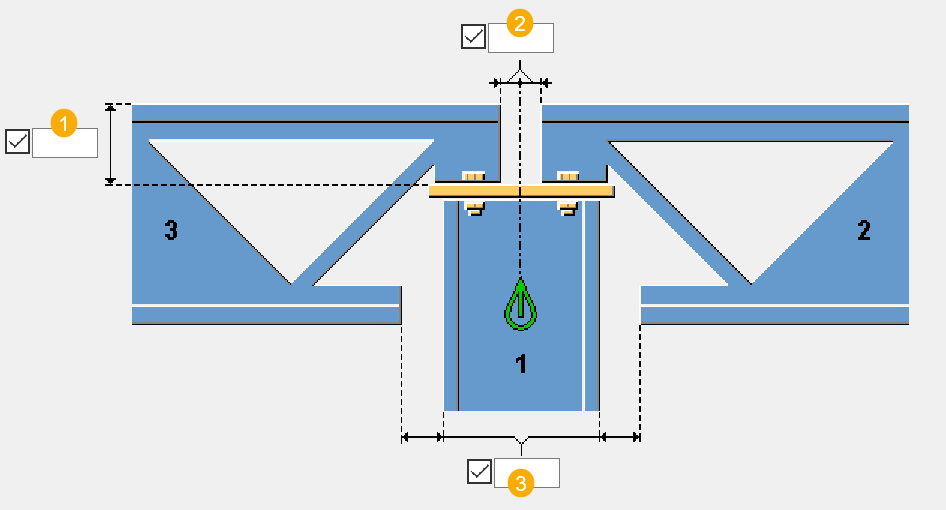

尺寸

| 描述 | 默认值 | |
|---|---|---|
|
1 |
从顶板顶部到托梁顶部的托梁垂直高度 |
2-1/2" |
|
2 |
主零件中心线的顶线托梁偏移量 |
0 |
|
3 |
次零件底线与主零件的切割距离 |
“螺栓”选项卡
使用螺栓选项卡定义螺栓属性和螺栓在支座角钢连接中的位置。
螺栓组尺寸


| 描述 | 默认值 | |
|---|---|---|
|
1 |
从主零件的中心线到螺栓中心线之间的距离 |
对于 I 截面柱:主零件腹板厚度的 1/2 + 螺栓直径的 1-1/2 倍 对于管钢柱:柱宽度或长度的 1/2(取决于方向)+ 1-1/2" |
|
2 |
螺栓间距 |
托梁附件
| 选项 | 描述 |
|---|---|
|
|
默认值 托梁用螺栓固定在主零件上。 自动默认值可更改此选项。 |
|
|
托梁用螺栓固定在主零件上。 |
|
|
托梁焊接在主零件上。 |
螺栓方向
此选项控制顶板中的螺栓是否与柱或托梁垂直。
| 选项 | 描述 |
|---|---|
|
|
默认值 螺栓垂直于托梁放置。 自动默认值可更改此选项。 |
|
|
螺栓垂直于托梁放置。 |
|
|
螺栓与主零件垂直放置。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0,其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0,其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时,此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。
如果您只想创建一个孔,请清除所有复选框。
要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。
“零件”选项卡
使用零件选项卡来定义盖板和加劲肋的属性和尺寸。
零件
| 选项 | 描述 |
|---|---|
|
顶板 |
顶板的厚度、宽度和高度 |
|
加劲肋 1 |
加劲肋的厚度、宽度和高度。 |
|
加劲肋 2 |
加劲肋的厚度、宽度和高度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
抛光 |
描述如何处理零件表面。 |
顶板偏移

| 描述 | |
|---|---|
|
1 |
主零件的水平偏移 |
|
2 |
主零件的垂直偏移 |
顶板尺寸
定义顶板的宽度和长度。

| 描述 | |
|---|---|
|
1 |
主零件边缘的水平偏移 |
|
2 |
主零件边缘的垂直偏移 |
顶板坡度
| 选项 | 描述 |
|---|---|
|
|
默认值 顶板与倾斜托梁对齐。 自动默认值可更改此选项。 |
|
|
顶板与倾斜托梁对齐。 |
|
|
顶板平放在主零件的顶部。 |
加劲肋切角尺寸
| 选项 | 描述 |
|---|---|
|
|
默认值 未创建内倒角。 自动默认值可更改此选项。 |
|
|
未创建内倒角。 |
|
|
内倒角创建为线倒角。 1 垂直折角尺寸 2 水平折角尺寸 |
|
|
内切角创建为凸切角。 1 倒角半径 |
|
|
内切角创建为凹切角。 1 倒角半径 |
|
|
外倒角尺寸 1 水平倒角尺寸 2 垂直倒角尺寸 |
抗弯板选项卡
使用抗弯板选项卡定义板创建、属性和偏移。
零件
| 选项 | 描述 |
|---|---|
|
抗弯板 |
抗弯板的厚度、宽度和高度 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
抛光 |
描述如何处理零件表面。 |
抗弯板创建
| 选项 | 描述 |
|---|---|
|
|
默认值 不创建抗弯板。 自动默认值可更改此选项。 |
|
|
不创建抗弯板。 |
|
|
抗弯板已创建。 |
抗弯板偏移

| 描述 | |
|---|---|
|
1 |
主零件中心线的水平偏移 |
|
2 |
主零件中心线的垂直偏移 |
稳定装置选项卡
使用稳定装置选项卡定义稳定装置创建、属性和位置。
零件
| 选项 | 描述 |
|---|---|
|
板 NS、板 FS |
板的厚度、宽度和高度 |
|
角钢 NS、角钢 FS |
从截面目录中选择一个截面。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段,您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
抛光 |
描述如何处理零件表面。 |
稳定装置创建
| 选项 | 描述 |
|---|---|
|
|
默认值 未创建稳定装置。 自动默认值可更改此选项。 |
|
|
未创建稳定装置。 |
|
|
稳定装置创建为板。 |
|
|
稳定装置创建为支座角钢。 |

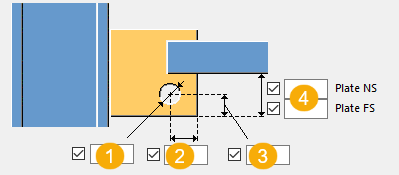

稳定板尺寸

| 描述 | 默认值 | |
|---|---|---|
|
1 |
电缆孔径 |
13/16" |
|
2 |
从稳定板边缘到孔中心的水平尺寸 |
1.5 X 孔直径 |
|
3 |
从稳定板边缘到孔中心的垂直尺寸 |
3 |
|
4 |
从托梁下弦到近侧和远侧稳定板底部的垂直尺寸 |
1.5 X 孔直径 |
稳定装置连接类型
定义稳定板如何连接到托梁的底线。
| 选项 | 描述 |
|---|---|
|
|
默认值 稳定板和托梁之间没有连接 自动默认值可更改此选项。 |
|
|
稳定板和托梁之间没有连接 |
|
|
稳定板焊接在托梁上。 |
|
|
稳定板用螺栓连接在托梁上。 |
|
|
稳定板用螺栓固定并焊接到托梁上。 |
稳定装置方向
| 选项 | 描述 |
|---|---|
|
|
默认值 稳定板与倾斜托梁对齐。 自动默认值可更改此选项。 |
|
|
稳定板与倾斜托梁对齐。 |
|
|
稳定板与主零件垂直。 |
支座角钢尺寸

| 描述 | |
|---|---|
|
1 |
支座角钢的水平偏移 |
|
2 |
支座角钢的垂直偏移 |

| 描述 | 默认值 | |
|---|---|---|
|
1 |
支座角钢的水平偏移 |
|
|
2 |
支座角钢长度 |
对于用螺栓固定在柱上的稳定装置:joints.def 文件中指定的螺栓螺距 + 2- ¼"(这为直径为 ¾" 的螺栓提供了正确的角钢长度) 对于焊接到柱上的稳定装置:托梁的宽度 |
支座角钢方向
| 选项 | 描述 |
|---|---|
|
|
默认值 支座角钢的最长肢是水平的。 自动默认值可更改此选项。 |
|
|
支座角钢的最长肢是水平的。 |
|
|
支座角钢的最长肢是垂直的。 |
支座到柱
| 选项 | 描述 |
|---|---|
|
|
默认值 支座焊接在主零件上。 自动默认值可更改此选项。 |
|
|
支座焊接在主零件上。 |
|
|
支座用螺栓连接在主零件上。 |
|
|
支座用螺栓固定并焊接到主零件。 |
支座到托梁
| 选项 | 描述 |
|---|---|
|
|
默认值 支座和托梁之间没有连接 自动默认值可更改此选项。 |
|
|
支座和托梁之间没有连接 |
|
|
支座焊接到托梁上。 |
|
|
支座栓接到托梁上。 |
|
|
支座用螺栓固定并焊接到托梁上。 |
稳定装置角钢螺栓选项卡
使用稳定装置角钢螺栓选项卡定义螺栓组尺寸和稳定装置角钢螺栓的属性。如果您在稳定装置选项卡上选择将稳定装置创建为支座角钢,则此选项卡上的设置会影响两个角钢。如果稳定装置创建为板,则设置仅影响主零件角钢。
尺寸

| 描述 | |
|---|---|
|
1 |
水平螺栓组位置的尺寸。 |
|
2 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
3 |
螺栓的数量。 |
|
4 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。 |
|
5 |
垂直螺栓组位置的尺寸。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
稳定板螺栓选项卡
使用稳定板螺栓选项卡定义稳定板螺栓的位置和属性。

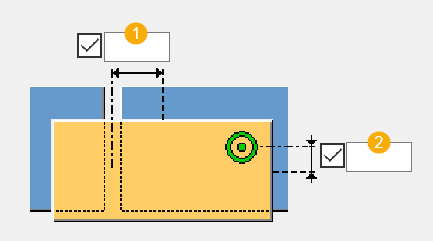

螺栓位置

| 描述 | 默认值 | |
|---|---|---|
|
1 |
水平螺栓边距 |
1-1/2" |
|
2 |
垂直螺栓边距 |
板的垂直中点 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
通用选项卡
请单击下面的链接了解更多信息:
设计选项卡
请单击下面的链接了解更多信息:
分析选项卡
请单击下面的链接了解更多信息:
焊缝
请单击下面的链接了解更多信息:
