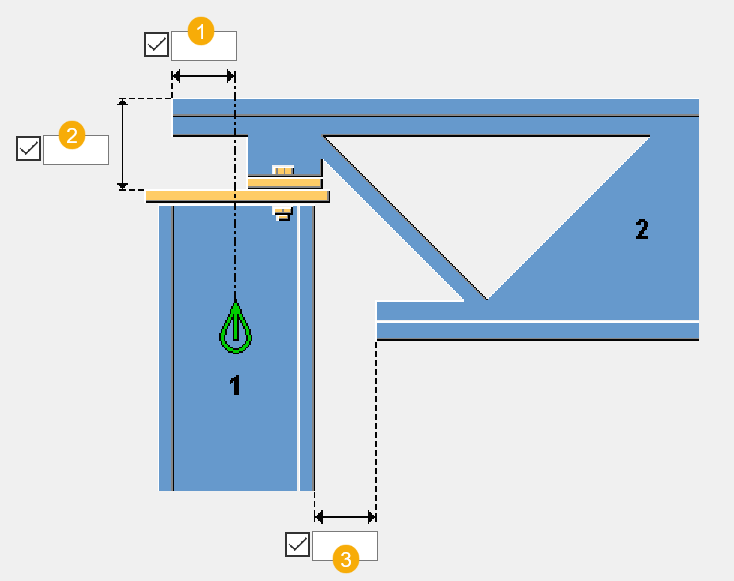

1

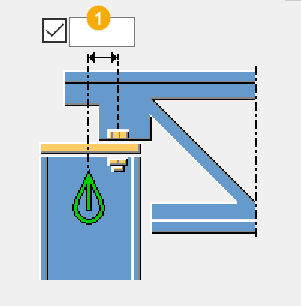

顶线与主零件中心线的偏移量

0

2

从顶板顶部到托梁顶部的垂直尺寸

2-1/2"

3

底线与主零件法兰的切割距离

1"

1

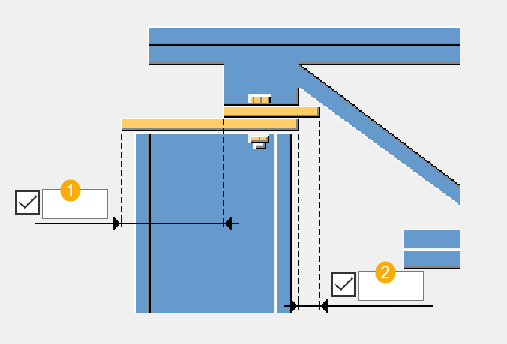

从主零件的中心线到螺栓中心线之间的距离

I 截面柱：主零件腹板厚度的 1/2 + 螺栓直径的 1-1/2 倍

管钢柱：柱宽度或长度的 1/2（取决于方向）+ 1-1/2"

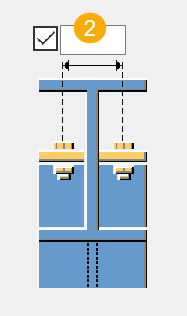

2

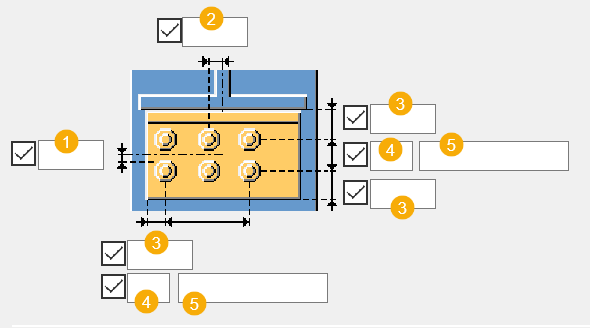

螺栓间距

4"

默认值

托梁用螺栓固定在主零件上。

自动默认值可更改此选项。

托梁用螺栓固定在主零件上。

托梁焊接在主零件上。

默认值

创建与托梁垂直的螺栓。

自动默认值可更改此选项。

创建与顶板垂直的螺栓。

创建与托梁垂直的螺栓。

默认值

螺栓与主零件垂直放置。

自动默认值可更改此选项。

螺栓与主零件垂直放置。

螺栓垂直于托梁放置。

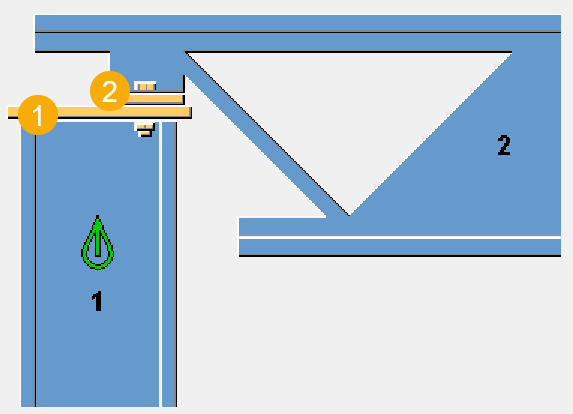

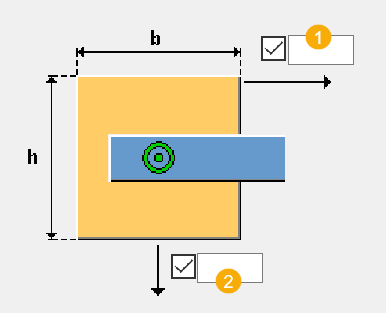

板

顶板的厚度、宽度和高度

厚度：¼”

默认情况下，板是正方形的，板的两边相等（板边 =（柱宽或柱高的最大值）+ 2 X 3"），因此默认板为 ¼" X 板边 X 板边。

加劲肋

加劲肋的厚度、宽度和高度

1

主零件的水平偏移

2

主零件的垂直偏移

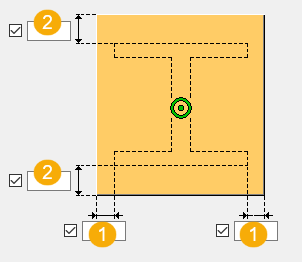

1

主零件边缘的水平偏移

2

主零件边缘的垂直偏移

默认值

顶板方向与倾斜托梁相匹配。

自动默认值可更改此选项。

顶板方向与倾斜托梁相匹配。

顶板与主零件垂直。

默认值

顶板与倾斜托梁对齐。

自动默认值可更改此选项。

顶板与倾斜托梁对齐。

顶板平放在主零件的顶部。

默认值

未创建内倒角。

自动默认值可更改此选项。

未创建内倒角。

内倒角创建为线倒角。

1 垂直折角尺寸

2 水平折角尺寸

内切角创建为凸切角。

1 倒角半径

内切角创建为凹切角。

1 倒角半径

1 水平倒角尺寸

2 垂直倒角尺寸

支撑板

支撑板的厚度和宽度。

1

稳定板边缘到支撑板边缘的尺寸

2

主零件边缘到支撑板边缘的尺寸

板

板的厚度、宽度和高度

角钢

从截面目录中选择一个截面。

默认值

未创建稳定装置。

自动默认值可更改此选项。

未创建稳定装置。

稳定装置创建为板。

稳定装置创建为支座角钢。

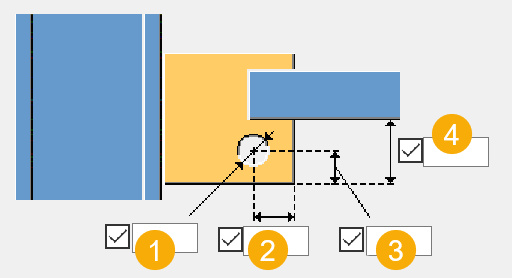

1

电缆孔径

13/16"

2

从稳定板边缘到孔中心的水平尺寸

1.5 X 孔直径

3

从稳定板边缘到孔中心的垂直尺寸

1.5 X 孔直径

4

从托梁下线到稳定板底部的垂直尺寸

3"

默认值

稳定板和托梁之间没有连接

自动默认值可更改此选项。

稳定板和托梁之间没有连接

稳定板焊接在托梁上。

稳定板用螺栓连接在托梁上。

稳定板用螺栓固定并焊接到托梁上。

默认值

稳定板与倾斜托梁对齐。

自动默认值可更改此选项。

稳定板与倾斜托梁对齐。

稳定板与主零件垂直。

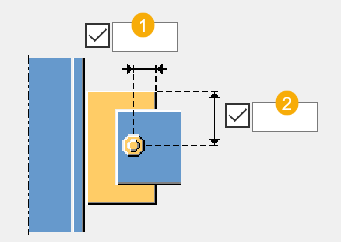

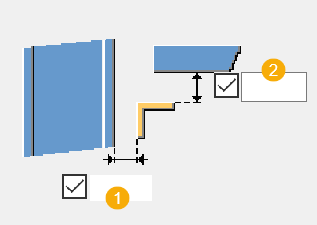

1

支座角钢的水平偏移

2

支座角钢的垂直偏移

1

支座角钢的水平偏移

0

2

支座角钢长度

对于用螺栓固定在柱上的稳定装置：joints.def 文件中指定的螺栓螺距/斜率 + 2- ¼"（这为直径为 ¾" 的螺栓提供了正确的角钢长度）

对于焊接到柱上的稳定装置：托梁的宽度

默认值

支座角钢的最长肢是水平的。

自动默认值可更改此选项。

支座角钢的最长肢是水平的。

支座角钢的最长肢是垂直的。

默认值

支座焊接在主零件上。

自动默认值可更改此选项。

支座焊接在主零件上。

支座用螺栓连接在主零件上。

支座用螺栓固定并焊接到主零件。

默认值

支座和托梁之间没有连接。

自动默认值可更改此选项。

支座和托梁之间没有连接。

支座焊接到托梁上。

支座用螺栓固定并焊接到托梁上。
