1

次零件的切割长度。

割定义为起始于角钢边缘。

20 mm

2

角钢夹板上边缘到次梁顶部的距离。

角钢的上边缘位置可修改角钢夹板高度。

正值可将顶端位置向梁中心移近，因此会减小角钢夹板尺寸。负值可增大角钢夹板尺寸。

如果没有输入值，则使用螺栓和螺栓边距定义角钢夹板的尺寸。

3

角钢夹板下边缘到次梁底部的距离。

角钢的下边缘位置可修改角钢夹板高度。

正值可将顶端位置向梁中心移近，因此会减小角钢夹板尺寸。负值可增大角钢夹板尺寸。

如果没有输入值，则使用螺栓和螺栓边距定义角钢夹板的尺寸。

4

对次零件翼缘所进行的剥离的尺寸。

翼缘切割点定义为起始于夹持角钢边缘。

夹持角钢与翼缘交叉时，翼缘自动变为长条形。

10 mm

5

定义主零件和夹持角钢之间的间隙。

0

默认值

翼缘切割

自动默认值可更改此选项。

切口

如果角钢夹板穿过翼缘，则在次梁的底部开槽。

输入槽口半径和高度。

翼缘切割

如果角钢夹板穿过翼缘，则在与角钢夹板相同的一侧切割次梁翼缘。

自动

如果次梁倾斜小于 10 度，则梁端采用方形切割。否则，采用斜角切割。

截面NS

通过从截面目录中进行选择来定义近侧夹持角钢截面。

角度尺寸由螺栓直径确定。

默认名称为 ANGLE。

截面FS

通过从截面目录中进行选择来定义远侧夹持角钢截面。

角钢尺寸由螺栓直径确定。

默认名称为 ANGLE。

默认值

在近侧和远侧创建夹持角钢。

自动默认值可更改此选项。

自动

如果主零件为管型材，将创建两个夹持角钢。否则在近侧创建夹持角钢。

创建近侧夹持角钢。

在近侧和远侧创建夹持角钢。

创建远侧夹持角钢。

包边角钢。创建远侧夹持角钢。

包边角钢。创建近侧夹持角钢。

默认值

不切换

自动默认值可更改此选项。

不切换

夹持角钢放置在节点上，以便长肢连接到次零件。

切换

切换夹持角钢肢，以便长肢连接到主零件。

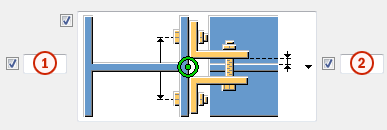

1

螺栓间距。

2

焊缝间隙。

默认值

无焊缝间隙的螺栓间距

自动默认值可更改此选项。

无焊缝间隙的螺栓间距

有焊缝间隙的螺栓间距

有您可以定义的焊缝间隙的螺栓间距

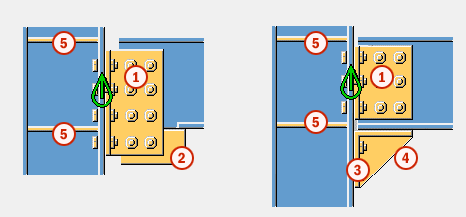

默认值

加劲肋与次零件平行。

自动默认值可更改此选项。

加劲肋与次零件平行。

加劲肋与主零件垂直。

默认值

创建加劲肋。

自动默认值可更改此选项。

自动

必要时创建加劲肋。

不创建加劲肋。

创建加劲肋。

翼缘和加劲肋之间的间隙尺寸。

1

加劲肋和梁腹板边缘之间的间隙尺寸。

2

顶端近侧加劲肋和梁翼缘边缘之间的间隙尺寸。

3

底端近侧加劲肋和梁翼缘边缘之间的间隙尺寸。

4

底端远侧加劲肋和梁翼缘边缘之间的间隙尺寸。

5

顶端远侧加劲肋和梁翼缘边缘之间的间隙尺寸。

1

折角的垂直尺寸。

型材半径

2

折角的水平尺寸。

型材半径

默认。

线折角

自动默认值可更改此选项。

无折角

线折角

凸弧折角

凹弧折角

1

顶部腋板折角的宽度。

2

顶部腋板折角的高度。

3

底部腋板折角的高度。

4

底部腋板折角的宽度。

默认

需要时，创建顶部和底部腋板。

自动默认可更改此选项。

自动

需要时，创建顶部或底部腋板或两侧腋板。

创建顶部和底部腋板。

要创建单板，请在不需要的板（顶端或底部板）的厚度 (t) 字段中输入 0。

不创建腋板。

默认值

创建次梁的槽口。

自动默认值可更改此选项。

创建次梁的槽口。切割在主梁腹板上为方形。

创建次梁的槽口。切割在次梁腹板上为方形。

创建次梁的槽口。垂直切割在主梁上为方形，水平切割在次梁上为方形。

关闭自动开槽。

默认值

槽口尺寸是从主梁翼缘边缘和主梁上翼缘下方测量的。

自动默认值可更改此选项。

槽口尺寸是从主梁翼缘边缘和主梁上翼缘下方测量的。

槽口尺寸是从主梁中心线和主梁上翼缘测量的。

默认值

平行于主梁切割次梁翼缘。

自动默认值可更改此选项。

平行于主梁切割次梁翼缘。

方形切割次梁翼缘。

默认值

不舍入槽口尺寸。

自动默认值可更改此选项。

不舍入槽口尺寸。

舍入槽口尺寸。

输入水平和垂直舍入值。

默认值

在主梁翼缘下面创建切割。

自动默认值可更改此选项。

在主梁翼缘下面创建切割。

在主梁翼缘上面创建切割。

默认值

槽口不折角。

自动默认值可更改此选项。

槽口不折角。

创建带线折角的槽口。

根据您输入的半径对槽口进行折角。

默认值

在翼缘的两侧创建槽口。

自动默认值可更改此选项。

自动

在翼缘的两侧创建槽口。

在翼缘的两侧创建槽口。

在翼缘的近侧创建槽口。

在翼缘的远侧创建槽口。

默认值

整个次梁翼缘将切割到您定义的深度。

自动默认值可更改此选项。

自动

整个次梁翼缘将切割到您定义的深度。槽口的默认深度是次翼缘厚度的两倍。切割始终贯穿次翼缘的整个宽度。

在翼缘中创建折角。

如果不输入水平尺寸，则会创建 45 度的折角。

除非您在 1 和 2 字段中输入值，否则将使用默认值对翼缘创建切割。

不切割翼缘。

根据字段 1 中的值对翼缘创建切割，使翼缘与腹板对齐。

根据 1 和 2 字段中的值对翼缘创建切割。

默认值

翼缘槽口深度。

自动默认值可更改此选项。

翼缘槽口深度。

用次梁腹板中心线到槽口边缘的尺寸规定的翼缘槽口深度。

1

水平翼缘切割的尺寸。

10 mm

2

垂直翼缘切割的尺寸。

槽口边缘与梁翼缘之间的间隙等于主零件腹板的圆弧值。槽口高度向上舍入为最接近的 5 mm。

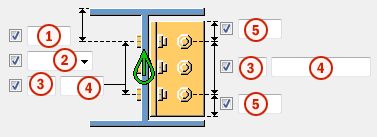

1

垂直螺栓组位置的尺寸。

当次梁倾斜时，定义垂直尺寸是从螺栓组到次零件边缘，还是从螺栓组到主零件边缘进行测量。

• 垂直倾斜尺寸，相对于次零件



• 垂直尺寸，相对于次零件



• 垂直尺寸，相对于主零件



• 垂直尺寸，相对于主零件的中心线



默认情况下，垂直尺寸是从螺栓组到次零件边缘进行测量（倾斜尺寸）。

确保将图形选项卡上的梁末端切割设置为方形 。

2

选择垂直螺栓组位置的尺寸测量方式。

• 顶部：从次零件的上边缘到最上方的螺栓。



• 中间：从螺栓的中心线到次零件的中心线。



• 下面：从次零件的下边缘到最下方的螺栓。



3

螺栓的数量。

4

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

5

螺栓边距。

边距指螺栓中心到零件边缘的距离。

1

定义从螺栓组中删除哪些螺栓。

输入要删除的螺栓的螺栓编号，用空格分隔各个编号。螺栓编号从左到右、从上到下排列。

2

螺栓的数量。

3

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

4

螺栓边距。

5

应安装螺栓的位置。

默认值

已使用螺栓连接两个零件。

自动默认值可更改此选项。

自动

当主零件是管状型材时，将角钢焊接到主零件并栓接到次零件。否则将角钢栓接到两个零件。

已使用螺栓连接两个零件。

焊接主零件，栓接次零件。

栓接主零件，焊接次零件。

焊接两个零件。

不栓接主零件。

不焊接次零件。

不栓接次零件。

栓接并焊接两个零件。

工地/工厂

应安装螺栓的位置。

工地

1

次零件上翼缘与主零件之间的间隙。

2

顶部和底部焊接出入孔的垂直尺寸。

3

顶部和底部焊接出入孔的水平尺寸。

4

次零件腹板与主零件之间的间隙。

Tekla Structures 会将您在此处输入的值添加到您在图形选项卡上输入的间隙。

5

次零件下翼缘与主零件之间的间隙。

Tekla Structures 会将您在此处输入的值添加到您在图形选项卡上输入的间隙。

默认值

圆形焊接出入孔

自动默认值可更改此选项。

圆形焊接出入孔

方形焊接出入孔

斜形焊接出入孔

圆形焊接出入孔，其半径可以在 中定义

延长的锥形焊接出入孔，其半径和尺寸可以在 和 中定义

锥形焊接出入孔，其半径可以在 和 中定义

大写的 R 定义大半径（高度）。

小写的 r 定义小半径。

R = 35

r = 10

默认值

上翼缘和下翼缘为预加工的。

自动默认值可更改此选项。

自动

上翼缘和下翼缘为预加工的。

梁端未预加工。

上翼缘和下翼缘为预加工的。

上翼缘为预加工的。

下翼缘为预加工的。

默认值

不切割翼缘。

自动默认值可更改此选项。

不切割翼缘。

切割翼缘。

默认值

在翼缘内部创建衬垫板。

自动默认值可更改此选项。

不创建衬垫板。

在翼缘内部创建衬垫板。

在翼缘外部创建衬垫板。

默认值

衬垫板的绝对长度

自动默认值可更改此选项。

衬垫板的绝对长度

超出翼缘边缘的外部延伸

输入一个正值或负值以相对于翼缘末端移动衬垫板前端。

默认值

不创建支座角钢。

自动默认值可更改此选项。

不创建支座角钢。

在翼缘顶部创建支座角钢。

在翼缘底部创建支座角钢。

在翼缘两侧创建支座角钢。

默认值

螺栓

支座角钢通过螺栓连接到主零件和次零件。

自动默认值可更改此选项。

螺栓

支座角钢通过螺栓连接到主零件和次零件。

焊接-栓接

支座角钢焊接到主零件上并通过螺栓连接到次零件上。

栓接-焊接

支座角钢通过螺栓连接到主零件上并通过焊接到次零件上。

焊接

支座角钢焊接到主零件和次零件。

默认值

矩形加劲肋板

自动默认值可更改此选项。

矩形加劲肋板

三角形加劲肋板

连接支座角钢肢端的线定义了加劲肋板形状。

默认值

支座角钢不旋转。

自动默认值可更改此选项。

支座角钢不旋转。

支座角钢水平旋转 90 度。

要加强旋转支座角钢，请在中间加劲肋位置列表中选择中间加劲肋选项。

默认值

支座角钢的长肢连接到次零件。

自动默认值可更改此选项。

支座角钢的长肢连接到次零件。

支座角钢的长肢连接到主零件。

自动

支座角钢的长肢连接到其上的螺栓距离支座角钢拐角最远的零件。

默认值

不创建侧面加劲肋。

自动默认值可更改此选项。

不创建侧面加劲肋。

创建近侧加劲肋。

创建远侧加劲肋。

创建近侧和远侧加劲肋。

默认值

根据螺栓

自动默认值可更改此选项。

不创建中间加劲板。

中间加劲肋

加劲板位于支座角钢的中间。

在中间加劲肋肋数量框中输入中间加劲肋肋数量。

居中放置多个加劲肋并等距分布。

根据螺栓

加劲肋放置在螺栓之间间距的中间。

默认情况下，每两个螺栓之间创建一个加劲肋。

在下面的框中输入中间加强筋的数量。

1

相对于主零件中心线的支座角钢水平偏移。

1

支座角钢和次零件之间的顶部间隙和底部间隙。

1

折角的垂直尺寸。

2

折角的水平尺寸。

默认值

无折角

自动默认值可更改此选项。

无折角

线折角

凸弧折角

凹弧折角

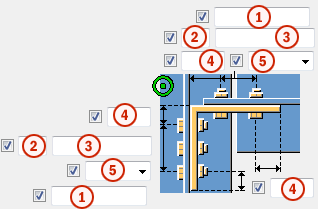

1

水平螺栓组位置的尺寸。

该尺寸从次梁的中心线开始测量。

2

螺栓边距。

边距指螺栓中心到零件边缘的距离。

3

螺栓的数量。

4

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

5

垂直螺栓组位置的尺寸。

该尺寸从次梁底面开始测量。

工地/工厂

应安装螺栓的位置。

工地

1

垂直螺栓组位置的尺寸。

该尺寸从次梁的中心线开始测量。

2

螺栓边距。

边距指螺栓中心到零件边缘的距离。

3

螺栓的数量。

4

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

5

水平螺栓组位置的尺寸。

该尺寸从次梁底面开始测量。

工地/工厂

应安装螺栓的位置。

工地
