柱现场焊连接板 (137)

柱现场焊连接板 (137) 创建带有节点板、连接板、内部膜板、背板和支撑板的现场焊连接板。

已创建的组件

节点板
接头板
内部隔膜板
后背板
支撑板
螺栓
焊缝

适用于


情形	描述
	柱子上的现场焊接接头

选择顺序

选择主零件（柱）。
选择次零件（柱）。

选择次零件后自动创建该节点。

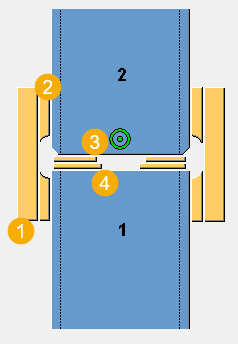

部件检索表


	描述
1	接头板
2	节点板
3	上背板
4	下支撑板

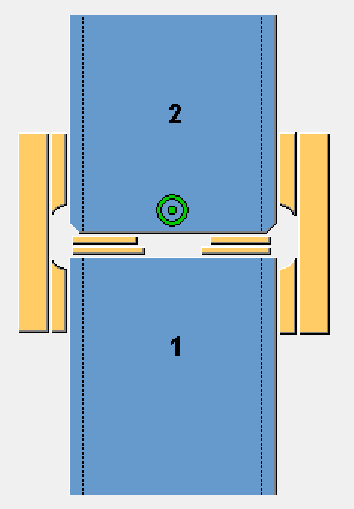

图片选项卡

图片选项卡显示了柱子现场焊接接头如何连接两根柱子。

节点板选项卡

使用节点板选项卡可以定义节点板和连接板的属性，以及节点板与连接板之间的位置和净距。

零件


选项	描述
节点板	节点板的厚度
接头板	拼接板的厚度、宽度和高度


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。

松散零件


选项	描述
无	松散零件不属于主零件或次零件构件。
次要的	松散零件属于次零件构件。
主	松散零件属于主零件构件。

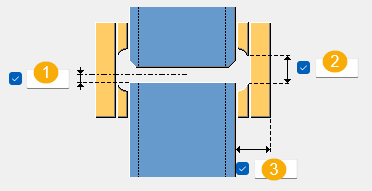

尺寸


	描述
1	下柱顶部到节点板间隙中点的距离
2	上下节点板之间的净距
3	节点板宽度

折角形状

选择是否创建折角并定义折角尺寸。


选项	描述
	默认值无折角自动默认值可更改此选项。
	无折角
	圆弧切角

接头方向


选项	描述
	选择连接板的方向。

连接板的距离


	描述
1	平行拼接板之间的中心距

“膜板”选项卡

使用隔膜选项卡定义上部和下部柱中的内隔膜板的属性和位置。您还可以设置隔膜板和空心柱内部之间的间隙，并定位和确定穿过隔膜板的孔的尺寸。

零件


选项	描述
上膜板	上膜板的厚度
下膜板	下膜板的厚度


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。

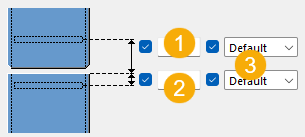

膜板位置


	描述
1	上膜板的位置
2	下隔膜板位置
3	中间隔膜板的中点位于位置尺寸处。下方隔膜板底部按定位尺寸进行定位。向上隔膜板的顶部位于位置尺寸处。

尺寸


	描述
1	角孔边缘距离
2	隔膜与柱之间的间隙
3	角孔直径
4	中心孔直径
5	折角尺寸

折角类型


选项	描述
	默认值无折角自动默认值可更改此选项。
	无折角
	线折角
	凸起切角
	凹入折角

列选项卡

使用列选项卡定义现场焊接的背板和支撑板的属性。此外，您还可以定义柱、垫板和支撑板的间隙尺寸。

零件


选项	描述
上背板	背板厚度和宽度
下支撑板	支撑板厚度、宽度


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。

净距尺寸


	描述
1	柱间间隙
2	背板之间的间隙
3	支撑板之间的间隙

角半径尺寸


	描述
1	上背板的拐角弯曲半径
2	下支撑板的拐角弯曲半径

“螺栓”选项卡

使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。

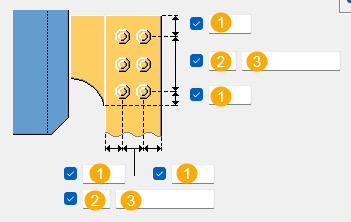

螺栓组尺寸


	描述
1	螺栓边距。边距指螺栓中心到零件边缘的距离。
2	螺栓的数量。
3	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。

螺栓基本属性


选项	描述	默认值
螺栓尺寸	螺栓直径。	可用尺寸在螺栓构件目录中定义。
螺栓标准	组件中使用的螺栓标准。	可用标准在螺栓构件目录中定义。
容许误差	螺栓和孔之间的间隙。
垫板中的螺纹	定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。这在使用全螺纹螺栓时无影响。	`是`
工地/工厂	应安装螺栓的位置。	`工地`

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。


选项	描述	默认值
1	槽孔的垂直尺寸。	`0`，其结果为圆孔。
2	槽孔的水平尺寸或扩大孔的容许误差。	`0`，其结果为圆孔。
孔类型	开槽创建槽孔。扩大创建扩大孔。无孔将不创建孔。内螺纹创建内螺纹孔。
旋转槽	当孔类型为开槽时，此选项旋转槽孔。
开槽于	在其中创建槽孔的零件。选项取决于所述的组件。
