梁与梁短柱连接(135)

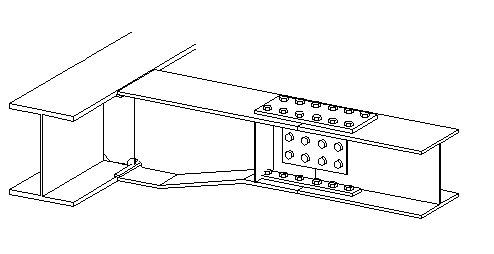

梁与梁短柱连接 (135) 通过短柱梁将梁与梁连接,该短柱梁焊接到主零件上,并接合到次零件上。主零件和次零件均为 I 型材或 H 型材。主零件和次零件的顶部位于同一平面上。在某些情况下,次零件可能会与主零件呈倾斜角度。

已创建的组件

  • 翼缘板

  • 腹板

  • 背杆

  • 加劲肋

  • 螺栓

适用于

情形 描述

梁与梁之间通过短柱梁连接,短柱梁焊接到主零件上,并接合到次零件上。

选择顺序

  1. 选择主零件。

  2. 选择次零件。

    选择次零件后自动创建该节点。

部件检索表

描述

1

腹板

2

下翼缘板

3

上翼缘板

4

次零件加劲肋

5

短梁

6

主零件加劲肋

“图形”选项卡

使用图形选项卡定义节点尺寸、次腋和接合类型。

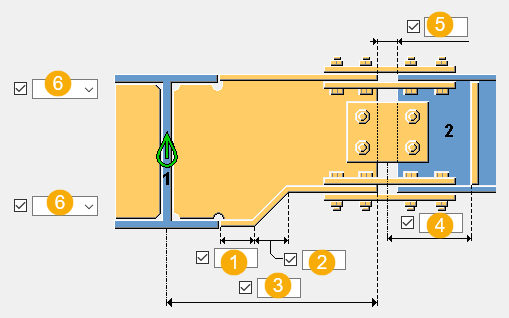

尺寸

描述 默认值

1

下翼缘水平部分的尺寸。

200 mm

2

在腹板侧(底部翼缘的顶侧)测量的倾斜翼缘的水平距离。

400 mm

3

从主零件中心线到接合位置测得的短柱长度。

1000 mm

4

加劲肋偏离腹板中心线。

50 mm

5

短管和次零件之间的配合间隙。

0

6

短柱翼缘相对于主零件翼缘的位置。

顶部

次腋类型

Oprion 描述

默认值

在主梁上创建腹板短柱腋板。

自动默认值可更改此选项。

在主梁上创建腹板短柱腋板。

没有梁腋。创建与次梁平行的腹板。

适合类型

选项 描述

默认值

装配从中心进行,一半装配到次梁,一半装配到短腹板。

自动默认值可更改此选项。

装配从中心进行,一半装配到次梁,一半装配到短腹板。

面向次梁进行接合。

零件选项卡

使用零件选项卡可以定义零件属性。

零件

选项 描述 默认值

上翼缘

下翼缘

翼缘板的厚度和宽度。

板厚度 = 次零件翼缘厚度

板宽度 = 次零件翼缘宽度

短柱腹板

短腹板的厚度。

厚度 = 次零件腹板厚度

短柱加劲肋

主加劲肋

短柱和主零件加劲肋的厚度。

厚度 = 次零件腹板厚度

顶部支撑板

底部反面板

从型材目录中选择一个型材。

在短柱和主零件翼缘之间创建反面板。

PL25*9

顶端外翼缘板

顶端内翼缘板

底部外翼缘板

底部内翼缘板

翼缘板的厚度、宽度和高度。

腹板

腹板的厚度、宽度和高度。

翼缘隔板

腹板隔板

隔板的厚度。

背杆

衬垫板的厚度和宽度。

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

“参数”选项卡

使用参数选项卡定义构件的创建以及主零件和次零件的板连接。

构件的创建

选项 描述

松弛零件构件

  • :不创建构件。

  • 主构件:在隔板和主零件之间创建松弛构件。

  • 次构件:在隔板和次零件之间创建松弛构件。

  • 两者:在隔板和主零件之间以及隔板和次零件之间创建松弛构件。

连接板构件

拼接板的组装采用车间螺栓/焊缝完成。

  • :不创建构件。

  • 主构件:在接头板和主零件之间创建松弛构件。

  • 次构件:在隔板和次零件之间创建松弛构件。

  • 两者:在拼接板和主零件之间以及拼接板和次零件之间创建松散的装配。

车间螺栓

选择工厂螺栓的连接位置。

  • 主构件

  • 次构件

板连接

定义板如何连接到主零件和次零件。

主零件 次零件 描述

默认值

板用螺栓固定在梁上。

自动默认值可更改此选项。

板用螺栓固定在梁上。

上部板焊接在梁上。

下部板焊接在梁上。

腹板焊接在梁上。腹板也用螺栓固定在次零件上。

加劲肋选项卡

使用加劲肋选项卡定义加劲肋的位置、尺寸和切角。

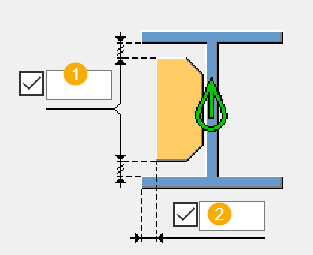

主零件加劲肋

描述

1

主零件翼缘和加劲肋之间的间隙尺寸。

2

主零件翼缘边缘到加劲肋边缘的距离。

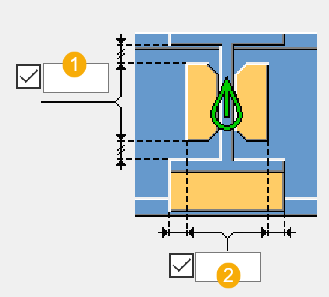

短柱加强筋

描述

1

加强筋与短柱边缘的垂直距离。

2

加劲肋到短柱边缘的水平距离。

折角类型

选项

描述

默认值

线折角

自动默认值可更改此选项。

无折角

线折角

凸弧折角

凹弧折角

折角尺寸

描述

1

折角的水平尺寸。

2

折角的垂直尺寸。

小孔选项卡

使用小孔选项卡定义在主零件与顶部和底部短柱之间创建的焊接出入孔。

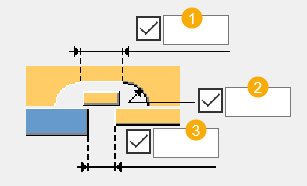

焊接出入孔尺寸

描述 默认值

1

焊接出入孔的水平截面。

0 mm

2

焊接出入孔半径。

在主零件翼缘的内角创建焊接出入孔。

35 mm

3

次零件翼缘与主零件翼缘之间的焊缝间隙。

2 mm

焊接衬垫板长度

在选项下面的框中输入焊接衬垫板的长度。

选项

描述

默认值

衬垫板的绝对长度

自动默认值可更改此选项。

衬垫板的绝对长度

超出翼缘边缘的外部延伸

折角尺寸

描述 默认值

1

短腹板的倒角尺寸。

35 mm

短腹板倒角型

选项 描述

默认值

无折角

自动默认值可更改此选项。

无折角

凹入折角

凸起切角

线折角

“腹板螺栓”选项卡

使用腹板螺栓选项卡可定义螺栓组尺寸和螺栓属性。

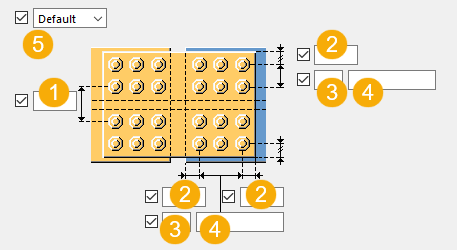

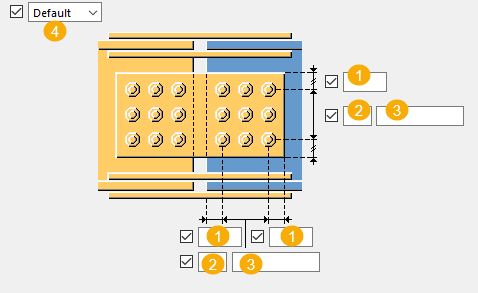

螺栓组尺寸

描述

1

螺栓边距。

边距指螺栓中心到零件边缘的距离。

2

螺栓的数量。

3

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。

4

选择螺栓的交错排列方式。

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。

选项

描述

默认值

1

槽孔的垂直尺寸。

0,其结果为圆孔。

2

槽孔的水平尺寸或扩大孔的容许误差。

0,其结果为圆孔。

孔类型

开槽创建槽孔。

扩大创建扩大孔。

无孔将不创建孔。

内螺纹创建内螺纹孔。

旋转槽

当孔类型为开槽时,此选项旋转槽孔。

开槽于

在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。

如果您只想创建一个孔,请清除所有复选框。

要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改

增加螺栓长度

定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。

翼缘螺栓选项卡

使用 翼缘螺栓 选项卡定义螺栓组尺寸和螺栓属性。

螺栓组尺寸

描述

1

垂直螺栓组位置的尺寸。

2

螺栓边距。

边距指螺栓中心到零件边缘的距离。

3

螺栓的数量。

4

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。

5

选择螺栓的交错排列方式。

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。

选项

描述

默认值

1

槽孔的垂直尺寸。

0,其结果为圆孔。

2

槽孔的水平尺寸或扩大孔的容许误差。

0,其结果为圆孔。

孔类型

开槽创建槽孔。

扩大创建扩大孔。

无孔将不创建孔。

内螺纹创建内螺纹孔。

旋转槽

当孔类型为开槽时,此选项旋转槽孔。

开槽于

在其中创建槽孔的零件。选项取决于所述的组件。

焊接准备选项卡

使用 焊接准备 选项卡定义焊接检修孔尺寸和腹板。仅当翼缘板不存在时才创建翼缘焊缝和焊接准备。如果厚度设置为零,将不会创建翼缘板。

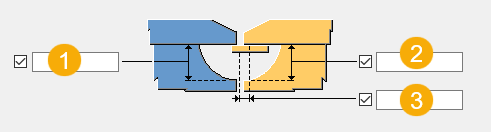

尺寸

描述

1

主零件的焊接出入孔半径。

输入一个值来创建孔。

2

次零件的焊接孔半径。

输入一个值来创建孔。

3

次梁方向上的焊接衬垫板偏移。

腹板

选项 描述

默认值

创建两个腹板。

自动默认值可更改此选项。

创建两个腹板。

在右侧创建腹板。

在左侧创建腹板。

“通用性”选项卡

请单击下面的链接了解更多信息:

通用选项卡

分析选项卡

请单击下面的链接了解更多信息:

分析选项卡

焊缝

请单击下面的链接了解更多信息:

创建焊缝
