弯矩连接(130)

弯矩连接 (130) 在柱与一根或两根梁之间创建焊接连接。剪切板焊接在柱子上并用螺栓固定在梁上。可以创建焊接预加工和加劲肋。

已创建的组件

  • 剪切板

  • 水准板

  • 加劲肋

  • 螺栓

  • 焊缝

适用于

情形 描述

剪切板焊接在柱子上并用螺栓固定在梁上。

限制

  • 该柱必须是 I 型截面或 T 型截面。对于 T 型截面,梁与 T 型翼缘连接以形成十字形截面。

  • 梁必须是工字型截面。

  • 梁可以水平倾斜最多 5 度。

  • 梁不能垂直倾斜。

选择顺序

  1. 选择主零件(柱)。

  2. 选择第一个次零件(梁)。

  3. 如果需要,选择第二个次零件(梁)。

  4. 单击鼠标中键创建节点。

部件检索表

描述

1

剪切板

2

水准板

3

加劲肋

“图形”选项卡

使用图形选项卡定义是否创建焊接预加工,以及焊接出入孔的尺寸和形状。

翼缘和腹板的焊接准备

定义是否在梁翼缘和腹板上创建焊接预加工。默认情况下,不会创建焊接准备。

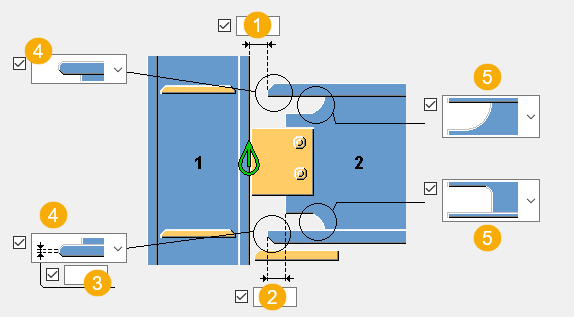

尺寸

描述

1

梁翼缘端部与柱腹板或翼缘之间的焊缝尺寸。

2

梁腹板端部与梁翼缘之间的梁净距。

3

焊接准备切割后翼缘面的最小厚度。

最小可能值是 2.0 mm

4

顶部和底部翼缘焊接类型。

5

顶部和底部焊接出入孔类型。

上翼缘焊接类型

选择梁上翼缘的焊接预加工类型。

选项 描述

默认值

双斜面

自动默认值可更改此选项。

双斜面

单斜面

顶部焊接出入孔

选择梁腹板的焊接出入孔类型。

选项 描述

默认值

圆形

当孔的水平长度和垂直深度相同时,焊接出入孔为圆形。

自动默认值可更改此选项。

圆形

加长型

底部焊接出入孔

选择梁腹板的焊接出入孔类型。

选项 描述

默认值

矩形

自动默认值可更改此选项。

矩形

加长型

圆形

下翼缘焊接类型

选择梁底部翼缘的焊接准备类型。

选项 描述

默认值

双斜面

自动默认值可更改此选项。

双斜面

单斜角底部

单斜角顶部

梁切割尺寸

描述

1

焊接准备切割后的腹板最小厚度。

最小可能值是 2.0 mm

2

梁上翼缘切割的深度。

3

梁翼缘切割的长度。

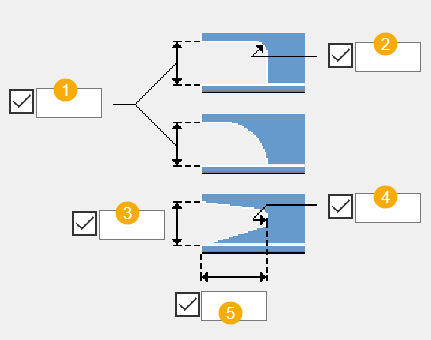

焊接出入孔尺寸

描述

1

焊接检修孔的垂直深度。

该尺寸是从梁顶部翼缘的下侧,或从梁底部翼缘的顶侧到焊接检修孔的顶部进行测量的。

输入一个值来创建孔。

2

矩形焊接出入孔内角的半径,用于创建圆形切角。

3

焊接检修孔的垂直深度。

该尺寸是从梁底部翼缘的顶侧到梁腹板上焊接接入孔切口离开腹板的点进行测量的。

输入一个值来创建孔。该值可以大于、小于或等于焊接孔垂直深度。

4

梁腹板上的焊接出入孔直径。

该尺寸是拉长焊接出入孔的圆形部分。

5

焊接出入孔水平长度。

该尺寸是从腹板焊接预备切口到焊接出入孔末端测得的距离。

输入一个值来创建孔。

“剪切板”选项卡

使用 剪切板 选项卡定义剪切板的属性、尺寸和位置。

零件

选项 描述

切割板

剪切板的厚度。

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

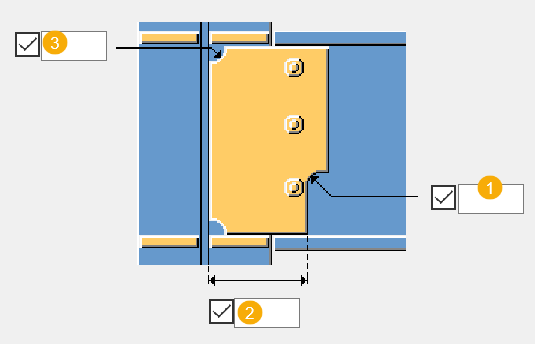

尺寸

描述

1

剪切板切口角部半径。

2

从柱腹板表面到剪切板角切口的距离。

当梁连接到柱腹板时,您可以定义此尺寸。

3

剪切板角切口的半径。

定义剪切板与柱子焊接处的剪切板焊接出入孔半径。

剪切板位置

选项 描述

默认值

在梁腹板的左侧创建剪切板。

自动默认值可更改此选项。

在梁腹板的左侧创建剪切板。

在梁腹板的右侧创建剪切板。

水准板选项卡

使用水准板选项卡定义零件属性、位置和尺寸。定义是否在水准板上创建焊接预加工。

水准板焊接预加工

定义是否在水准板上创建焊接预加工。默认值为不创建焊接准备。

零件

选项 描述

水准板

调平板的厚度和宽度。

只能为梁到柱的翼缘连接创建水准板。

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

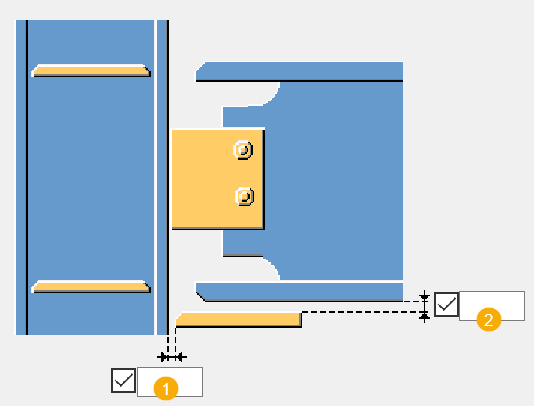

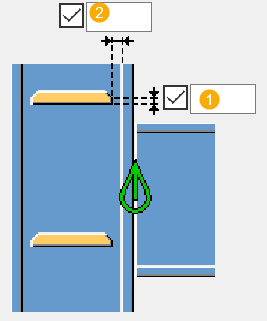

调平板位置

描述

1

水准板到柱翼缘的焊缝尺寸。

2

水准板到梁边缘的垂直偏移。

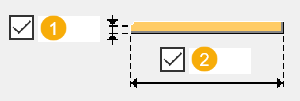

调平板尺寸

描述 默认值

1

焊接准备切割后,调平板的最小厚度。

最小可能值是 2.0 mm

2

调平板的长度。

200 mm

板加劲肋选项卡

使用 板加劲肋 选项卡来定义加劲肋的创建、属性和位置。

加劲肋

零件 描述

顶部 N/S 加劲肋

底部 N/S 加劲肋

顶部 F/S加劲肋

底部 F/S 加劲肋

近侧和远侧顶部和底部加强筋的厚度和宽度。

选项

描述

默认值

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段,您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

创建加劲肋

选项 选项 描述

默认值

创建没有切角的加劲肋。部分宽度。

自动默认值可更改此选项。

不创建加劲肋。

创建有直线切角的加劲肋。

创建没有切角的加劲肋。部分宽度。

创建有凹切角的加劲肋。

创建有凸切角的加劲肋。

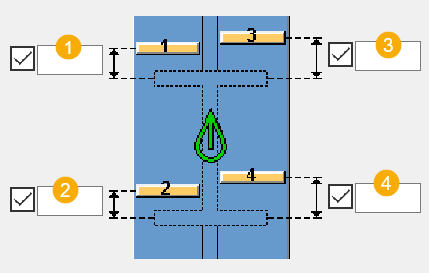

加劲肋位置

描述

1

顶端远侧加劲肋和梁翼缘边缘之间的间隙尺寸。

2

底端远侧加劲肋和梁翼缘边缘之间的间隙尺寸。

3

顶端近侧加劲肋和梁翼缘边缘之间的间隙尺寸。

4

底端近侧加劲肋和梁翼缘边缘之间的间隙尺寸。

加劲肋切角尺寸

描述

1

垂直折角尺寸

2

水平折角尺寸

加劲肋尺寸

描述

1

加劲肋底板的长度。

焊接预加工切割后加劲肋的最小厚度。

最小可能值为 3.0 mm

2

加劲肋边缘到柱腹板的距离。

“螺栓”选项卡

使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。

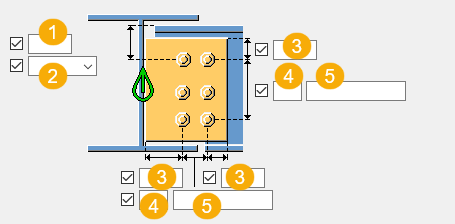

螺栓组尺寸

描述

1

垂直螺栓组位置的尺寸。

2

选择垂直螺栓组位置的尺寸测量方式。

  • 顶部:从次零件的上边缘到最上方的螺栓。

  • 中间:从螺栓的中心线到次零件的中心线。

  • 下面:从次零件的下边缘到最下方的螺栓。

3

螺栓边距。

边距指螺栓中心到零件边缘的距离。

4

螺栓的数量。

5

螺栓间距。

请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如,如果有 3 个螺栓,则输入 2 个值。

螺栓基本属性

选项

描述

默认值

螺栓尺寸

螺栓直径。

可用尺寸在螺栓构件目录中定义。

螺栓标准

组件中使用的螺栓标准。

可用标准在螺栓构件目录中定义。

容许误差

螺栓和孔之间的间隙。

垫板中的螺纹

定义在使用带螺杆的螺栓时,螺纹是否可以位于栓接的零件的内部。

这在使用全螺纹螺栓时无影响。

工地/工厂

应安装螺栓的位置。

工地

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。

选项

描述

默认值

1

槽孔的垂直尺寸。

0,其结果为圆孔。

2

槽孔的水平尺寸或扩大孔的容许误差。

0,其结果为圆孔。

孔类型

开槽创建槽孔。

扩大创建扩大孔。

无孔将不创建孔。

内螺纹创建内螺纹孔。

旋转槽

当孔类型为开槽时,此选项旋转槽孔。

开槽于

在其中创建槽孔的零件。选项取决于所述的组件。

螺栓构件

选中的复选框定义螺栓构件中使用的组件对象(螺栓、垫片和螺母)。

如果您只想创建一个孔,请清除所有复选框。

要修改现有组件中的螺栓构件,请选中修改的效果复选框,然后单击修改

增加螺栓长度

定义螺栓长度增加的量。例如,当涂装需要增加螺栓长度时,可使用此选项。

螺栓的交错排列

选项

描述

默认值

不交错

自动默认值可更改此选项。

不交错

交错类型 1

交错类型 2

交错类型 3

交错类型 4

设计选项卡

请单击下面的链接了解更多信息:

设计选项卡

分析选项卡

请单击下面的链接了解更多信息:

分析选项卡

焊缝

请单击下面的链接了解更多信息:

创建焊缝
