螺丝套筒节点 (126)
螺丝套筒节点 (126) 创建螺丝套筒构件。连接的零件必须平行。Tekla Structures 对称创建节点对象。
已创建的组件
-

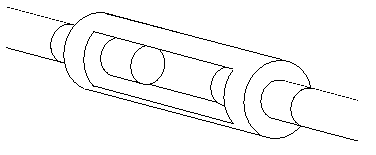

螺丝套筒
适用于
| 情形 | 描述 |
|---|---|
|
|
螺丝套筒节点 |
选择顺序
-
选择主零件。
-
选择次零件。
请注意，零件必须平行。
选择次零件后自动创建该节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
螺丝套筒 |
图片选项卡

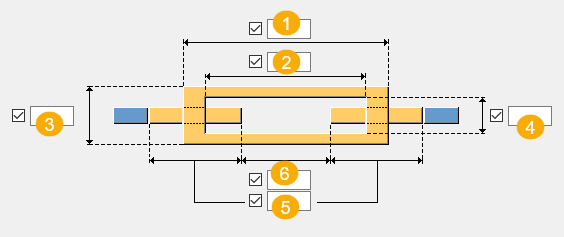

使用图片选项卡可定义螺丝套筒的尺寸。
尺寸
| 描述 | 默认值 | |
|---|---|---|
|
1 |
螺丝套筒的长度 |
50 mm |
|
2 |
螺丝套筒开口的长度 |
螺丝套筒的长度 – 20 mm |
|
3 |
螺丝套筒的外径 |
杆直径 + 2 x 螺丝套筒厚度 |
|
4 |
螺丝套筒开口的宽度 |
杆厚度 - 1 |
|
5 |
螺纹切割的长度 |
100 mm |
|
6 |
螺纹切割之间的距离 |
螺丝套筒长度的一半 |
零件选项卡
使用零件选项卡来定义将螺丝套筒作为型材还是自定义组件来创建。
创建为
使用此选项来选择将螺丝套筒作为型材还是自定义组件来创建。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
如果选择将螺丝套筒作为自定义组件来创建，请从 应用程序和组件 目录选择自定义组件并定义自定义设置、向上方向、旋转和长度。
参数选项卡
使用参数选项卡定义螺纹类型、切口和尺寸以及螺丝套筒作为构件还是作为单个零件创建。
螺纹类型
定义螺纹套筒处的螺纹方向。
| 选项 | 描述 |
|---|---|
|
|
默认值 RH – LH（右侧 – 左侧） Tekla Structures 将 RH 作为用户定义的属性存储到第一根杆，将 LH 作为用户定义的属性存储到第二根杆。 自动默认值可更改此选项。 |
|
|
RH – LH（右侧 – 左侧） Tekla Structures 将 RH 作为用户定义的属性存储到第一根杆，将 LH 作为用户定义的属性存储到第二根杆。 |
|
|
LH – RH（左侧 – 右侧） Tekla Structures 将 LH 作为用户定义的属性存储到第一根杆，将 RH 作为用户定义的属性存储到第二根杆。 |
创建螺纹切割
| 选项 | 描述 |
|---|---|
|
|
默认值 切割螺纹。 自动默认值可更改此选项。 |
|
|
切割螺纹。 |
|
|
不切割螺纹。 |
螺纹尺寸
如果您选择了未切割的螺纹，则可以选择螺纹的尺寸并创建小 1 mm 的螺纹。
| 选项 | 描述 |
|---|---|
|
|
默认值 螺纹尺寸不变。 自动默认值可更改此选项。 |
|
|
螺纹尺寸不变。 |
|
|
创建小 1 mm 的螺纹。 |
构件/单个零件螺丝套筒
| 选项 | 描述 |
|---|---|
|
|
默认值 构件 自动默认值可更改此选项。 |
|
|
构件 |
|
|
单个零件 |
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
