板支架 (114)

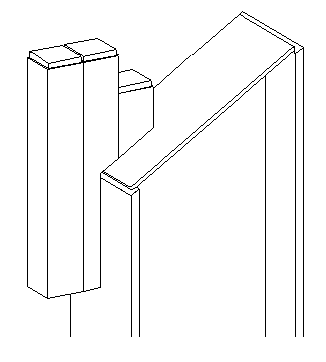

板支架 (114) 在创建横梁或横杆到屋顶的节点时为结构提供额外的稳定性。该组件向加腋节点添加了延伸截面，以用于额外的连接。通常在腋节点的顶板上焊接一个或多个型材或板材。
已创建的组件
-
延伸截面
-
顶板
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
延伸截面是在加腋柱的顶部创建的。 柱可以是 H 型（I 型）或箱形。延伸截面可以是任意类型。对于柱子的位置没有任何限制。 如果柱截面是 H (I) 型，则顶板只能沿与腹板平行的方向倾斜。 如果柱子是箱形截面，则顶板可以沿与腹板或翼缘平行的方向倾斜。箱形截面的上开孔可用顶板封闭，以防止水进入。 |
选择顺序
-
选择主零件。
-
选择次零件。
选择次零件后自动创建该节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
外侧型材 |
|
2 |
中间型材 |
|
3 |
内侧型材 |
“图形”选项卡
使用 图片 选项卡定义连接尺寸和创建面。

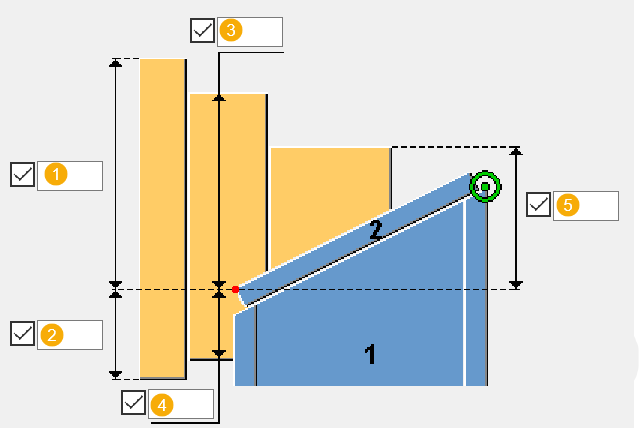

尺寸
| 默认值 | ||
|---|---|---|
|
1 |
外侧型材顶部节点到主参考点的垂直距离。 |
300 mm |
|
2 |
外侧型材底部节点到主参考点的垂直距离。 |
300 mm |
|
3 |
中间型材顶部节点到主参考点的垂直距离。 |
300 mm |
|
4 |
中间型材底部节点到主参考点的垂直距离。 |
300 mm |
|
5 |
内侧型材顶部节点到主参考点的垂直距离。 |
200 mm |

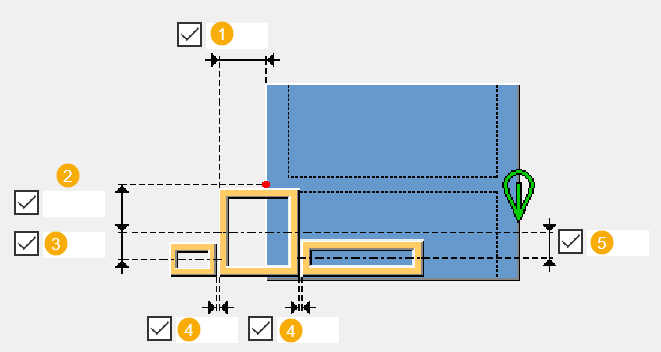

| 描述 | 默认值 | |
|---|---|---|
|
1 |
内侧型材的顶部或底部节点到主参考点的水平距离。 |
0 mm |
|
2 |
中间型材的顶部或底部节点到柱的轴线或柱的顶部或底部边缘的水平距离。 |
0 mm |
|
3 |
外侧型材的顶部或底部节点到中间型材的顶部或底部节点的水平距离。 |
0 mm |
|
4 |
内侧型材或外侧型材的顶部或底部节点到中间型材的表面或主参考点（如果没有中间型材）的水平距离。 |
0 mm |
|
5 |
内侧型材的顶部或底部节点到中间型材的顶部或底部节点的水平距离。 |
0 mm |
创建侧面
| 选项 | 描述 |
|---|---|
|
|
在斜面的下部创建延伸截面。此为默认选项。 |
|
|
在斜面的上部创建延伸截面。 |
外侧型材/中间型材/内侧型材选项卡
使用外侧型材、中间型材和内侧型材选项卡定义零件的创建、属性、位置和形状。
零件
选择是创建型材。
| 选项 | 描述 |
|---|---|
|
外侧型材 |
从型材目录中选择一个型材。 |
|
中间型材 |
从型材目录中选择一个型材。 选择创建水平或垂直型材。 |
|
内侧型材 |
从型材目录中选择一个型材。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
水平距离
定义如何测量型材顶部或底部节点的水平距离。
| 选项 | 描述 |
|---|---|
|
|
从柱轴测量 |
|
|
从柱子的顶边测量 |
|
|
从柱子的底边测量 |
水平深度位置
| 选项 | 描述 |
|---|---|
|
|
后面 |
|
|
下方 |
|
|
上面 |
平面内的水平位置
定义型材在平面中的水平位置。
| 选项 | 描述 |
|---|---|
|
|
中间 |
|
|
右边 |
|
|
左边 |
型材切割类型
| 选项 | 描述 |
|---|---|
|
|
未切割型材。 |
|
|
斜切 |
|
|
方形切割 |
|
|
斜角 |
|
|
方形 |
型材方向
| 选项 | 描述 |
|---|---|
|
|
没有翻转方向。 |
|
|
方向已颠倒。 |
顶板选项卡
使用 盖板 选项卡来定义零件属性和盖板创建。
零件
| 选项 | 描述 | 默认值 |
|---|---|---|
|
顶板 |
顶板的厚度。 |
15 mm |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
创建顶板
您可以分别选择是否为外侧、中部和内侧型材创建顶板。
| 选项 | 描述 |
|---|---|
|
|
未创建盖板。 |
|
|
为中间型材创建盖板。 |
|
|
为外侧型材创建顶板。 |
|
|
为内侧型材创建顶板。 |
盖板边缘距离
| 描述 | |
|---|---|
|
1 |
垂直边缘尺寸。 |
|
2 |
水平边缘尺寸。 |
“通用性”选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
