顶腋 (106)
顶腋(106) 连接位于龙门架顶点的两个椽子。该组件也可以在其他类似情形下使用。

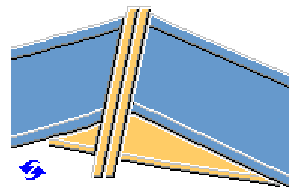

已创建的组件
-
端板
-
腋板
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
通过两个端板连接的椽子。创建腋板。 |
限制
-
椽的两侧截面必须为具有相同截面的 I 形截面。
-
椽子的腹板必须位于同一个垂直平面内。
-
腋板使用通用设计深度创建。
选择顺序
-
选择主零件。
-
选择次零件。
选择次零件后自动创建该节点。
部件检索表
| 描述 | |
|---|---|
|
1 |
端板 |
|
2 |
腋板 |
图片选项卡
使用图片选项卡可以定义节点尺寸。
尺寸
| 描述 | |
|---|---|
|
1 |
椽子上翼缘之间的交点上方的端板尺寸 |
|
2 |
腋设计深度 从主椽子中心线和端板之间的交点到同一垂直线上腋板下翼缘的交点的垂直距离。 |
|
3 |
从腋板边缘到端板之间的垂直线的水平尺寸 |
|
4 |
腋翼缘之间的交点下方的最小端板尺寸 实际尺寸可能会更大，以向上舍入端板的长度。 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
端板 |
端板的厚度、宽度和高度 |
|
腋腹板 |
腋的厚度和宽度 |
|
腋翼缘 |
腋的厚度和宽度 |
|
腋截面 |
从型材目录中选择一个型材。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
|
|
抛光 |
描述如何处理零件表面。 |
参数选项卡
使用参数选项卡可定义端板的位置。
端板的位置
| 选项 | 描述 |
|---|---|
|
|
默认值 端板平分两个椽子之间的角度。腋板以与端板相同的角度放置。 自动默认值可更改此选项。 |
|
|
端板垂直放置。 |
|
|
端板平分两个椽子之间的角度。 |
“螺栓”选项卡
使用螺栓选项卡可以定义螺栓组尺寸和螺栓属性。
螺栓组尺寸
| 描述 | |
|---|---|
|
1 |
垂直螺栓组位置的尺寸。 |
|
2 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
3 |
螺栓的数量。 |
|
4 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
孔选项卡
使用洞选项卡可控制端板中的镀锌孔。
| 选项 | 描述 |
|---|---|
|
螺栓标准 |
选择螺栓标准。 |
|
螺栓类型 |
选择螺栓类型以定义螺栓应安装的位置。 |
|
数据读取位置 |
您可以选择使用 sinkholes.dat 定义文件来指定水平和垂直偏移的默认值以及上孔和下孔的直径。 按以下顺序搜索该文件：环境通用系统钢文件夹 (..\Environments\common\system\Steel)、模型文件夹、 您也可以选择在组件对话框中定义孔。 |
孔数量
孔组的中心是梁的中点和腋的中点（如果有腋）。孔组由 0 个、1 个、2 个或 4 个孔组成。
| 选项 | 描述 |
|---|---|
|
|
默认值 无孔 自动默认值可更改此选项。 |
|
|
无孔 |
|
|
1 个孔 |
|
|
2 个孔 |
|
|
4 个孔 |

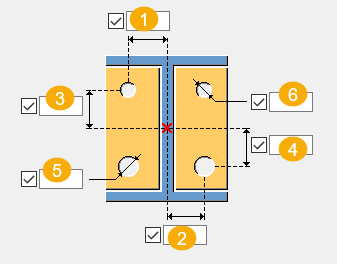

孔位置
|
1 |
端板中心和上孔之间的水平距离。 |
|
2 |
端板中心和下孔之间的水平距离。 |
|
3 |
端板中心和上孔之间的垂直距离。 |
|
4 |
端板中心和下孔之间的垂直距离。 |
|
5 |
下孔的直径。 |
|
6 |
上孔的直径。 |
通用选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
