管座 (104)
管座 (104) 在一根 RHS 扶手和柱之间建立节点。RHS 扶手与柱腹板碰撞。该节点会形成一个支座板或一个角钢。
已创建的组件
-
座板
-
角度
-
螺栓
-
焊缝
适用于
| 情形 | 描述 |
|---|---|
|
|
扶手以一定角度与柱连接。 为了确保螺栓能够拧紧，该连接可以在轨道上切出 45 度角，或者在相对的翼缘上钻出大孔，以便扳手穿过。 |
选择顺序
-
选择主零件。
-
选择次零件。
选择次零件后自动创建该节点。
部件检索表

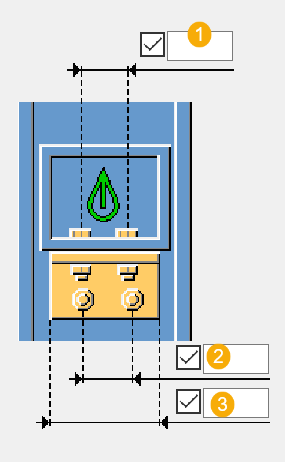

| 描述 | |
|---|---|
|
1 |
角度 |
“图形”选项卡
使用 图片 选项卡定义尺寸和螺栓间距。

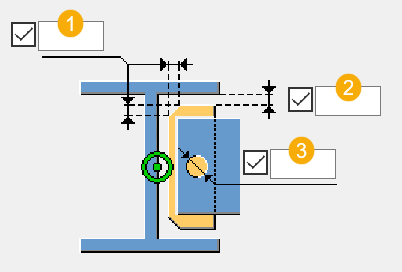

尺寸
| 描述 | |
|---|---|
|
1 |
螺栓边缘到角钢上边缘的距离。 |
|
2 |
次零件边缘到柱中心线的距离。 |
|
3 |
螺栓边缘与次零件边缘的距离。 |
| 描述 | |
|---|---|
|
1 |
螺栓间距 |
|
2 |
螺栓间距 |
|
3 |
角钢的宽度 |
零件选项卡
使用零件选项卡可以定义零件属性。
零件
| 选项 | 描述 |
|---|---|
|
座板 |
座板的厚度、宽度和高度。 |
|
角钢 |
从型材目录中选择一个型材。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
“参数”选项卡
使用参数选项卡定义次零件切割、连接、尺寸、偏移和孔的创建。
角钢到柱
有两个选项可用于将角度连接到 RHS 列。
| 选项 | 描述 |
|---|---|
|
大洞 |
与扶手相同类型和直径的大孔。 |
|
外翼缘 |
螺栓完全穿过柱。这可能会导致螺栓非常长且在螺栓目录中不存在。 |
次零件切割
| 选项 | 描述 |
|---|---|
|
|
未切割次零件。 |
|
|
切割次零件。 |
支座板/角钢连接
| 选项 | 描述 |
|---|---|
|
|
支座板焊接到主零件。 |
|
|
角钢焊接到主零件。 |
|
|
角钢通过螺栓连接到主零件。 |
尺寸
| 描述 | |
|---|---|
|
1 |
折角尺寸 |
|
2 |
支座板边缘到主零件边缘的距离 |
|
3 |
孔的直径 |
| 描述 | |
|---|---|
|
1 |
梁切割角 |
偏移
| 描述 | |
|---|---|
|
1 |
支座或角钢与柱中心线之间的偏移。 |
创建孔
| 选项 | 描述 |
|---|---|
|
|
在次零件的上翼缘创建孔。 |
|
|
在次零件的上翼缘创建螺栓。 |
“次螺栓”选项卡
使用次螺栓选项卡定义次零件螺栓的螺栓属性。
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
“主螺栓”选项卡
使用主螺栓选项卡定义主零件螺栓的螺栓属性。
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
“通用性”选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
